制冷无需压缩机！教你用半导体制冷片DIY超实用车载冰箱
提到制冷，大多数人会想到压缩机。确实，压缩机是一种高效的制冷手段。但是如果空间有限而且预期的成品比较轻便，压缩机笨重的机身就显得不够实用了。在这里，隆重介绍一下新入手的好玩意儿，半导体制冷片。半导体制冷片，也叫热电制冷片，是一种热泵。它的优点是没有滑动部件，应用在一些空间受到限制，可靠性要求高，无制冷剂污染的场合。小型DIY的绝佳选择！这一次，麦芽利用半导体制冷片DIY一台小型冰箱，可以放在办公室，汽车上，唱歌开派对的时候想喝冷饮都会是一把利器。
买制冷片的时候记得买一套，散热部件、出冷部件、密封圈、散热风扇都要有。能量是守恒的，既然要让一部分空间变冷，热量肯定会转移到另外的地方。所以散热是必不可少的。仅仅只有制冷片是无法工作的哦。

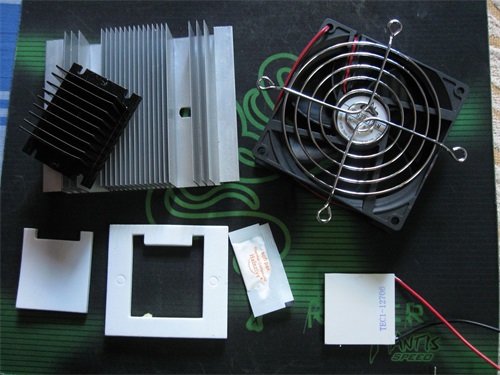

制冷套装零件
来一睹半导体制冷片的尊容！TEC1-12706。选了规格相对较高的型号，制冷功率60W左右，不仅需要相当的电源匹配，还需要足够的散热。红黑两线分正负极，施加12V直流电，没有散热的情况下通电瞬间断开，就能感受到一面变冷另一面变热，证明制冷片没问题。资料上说它可以使温差达到最大60摄氏度，就这么个40mm*40mm的小东西？简直不敢相信！
半导体制冷片

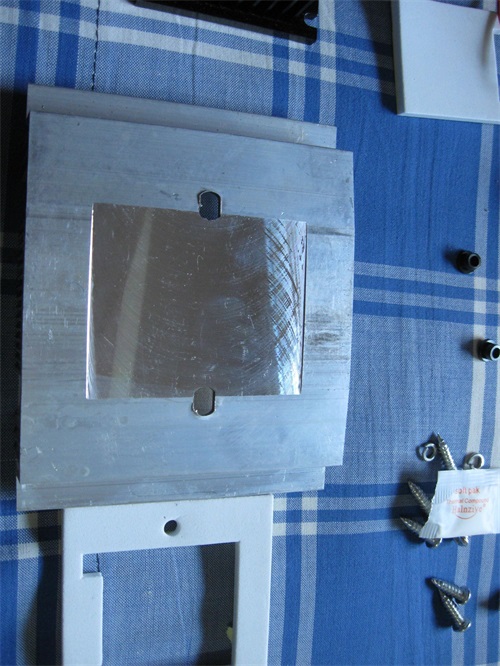

铝制散热部件，中间光滑平面对应制冷片发热的一面，安装时涂上硅脂增加热传递效率。冷的一面对应黑色的出冷布部件，同样需要硅脂。安装时别忘了密封圈。最后用螺丝固定。
安装制冷部件
安装完成后找到一块旧的电脑电源测试一下吧，好激动哦。在这里和大家分享一个小窍门，在电脑电源接通220V电源后，它并不会工作。这时只需要找到主板供电的插排，里面有唯一的一根绿线，短接绿线和任意黑线就可以启动电源啦。制冷片和散热风扇都要通电，分清正负极。
测试

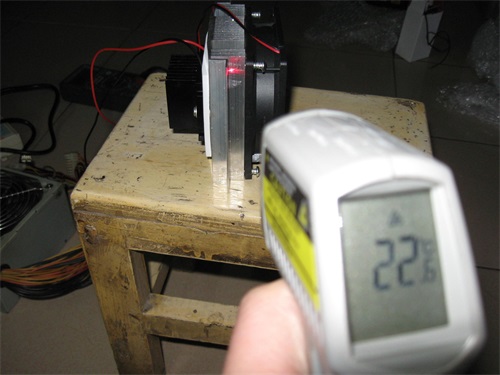

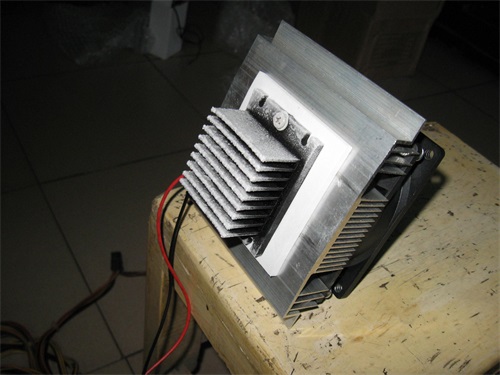

通电一分钟，散热铝板开始变热，手触摸可以明显感到和之前不一样的。当然散热风扇一直在转啦。
测试

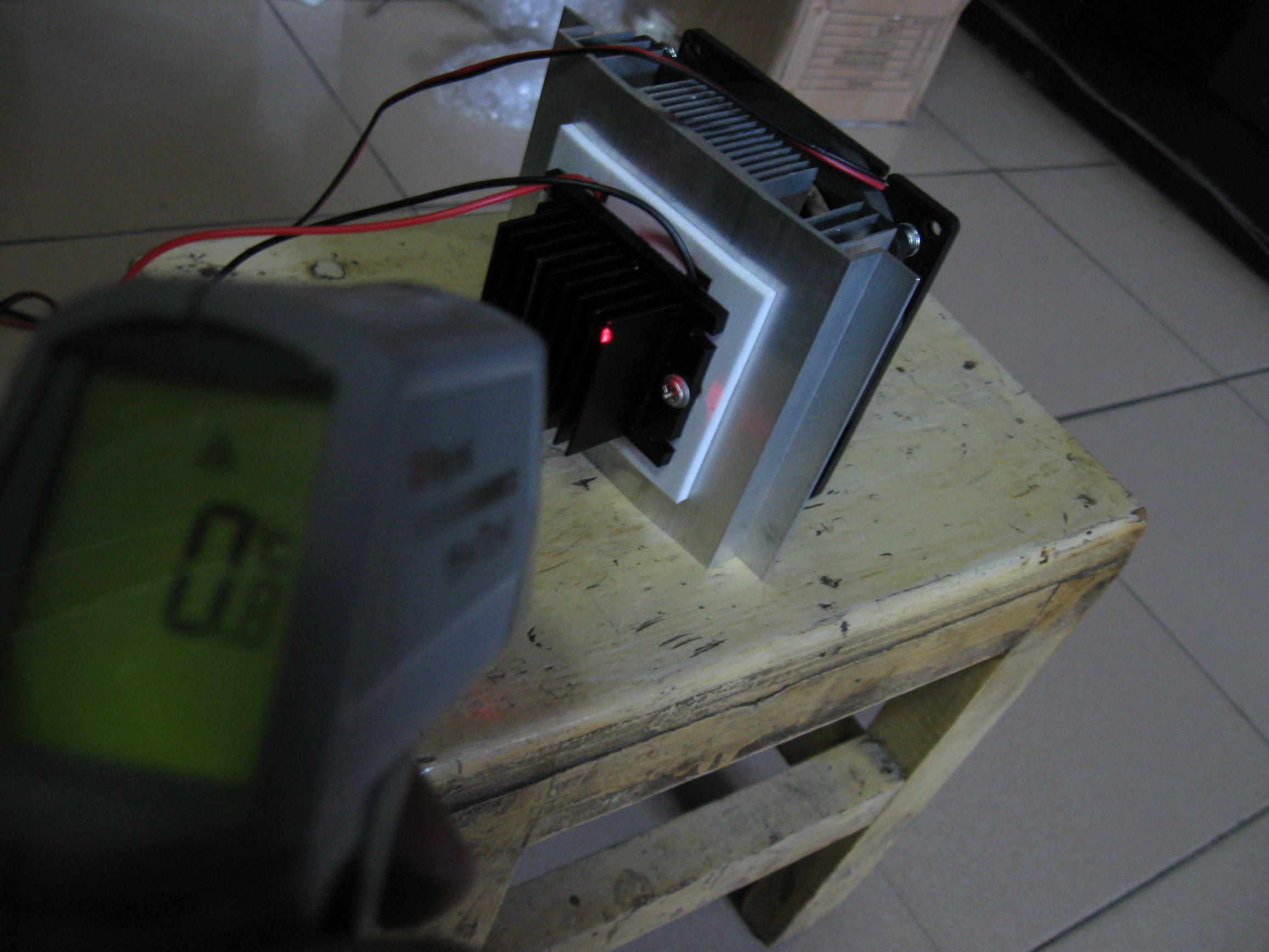

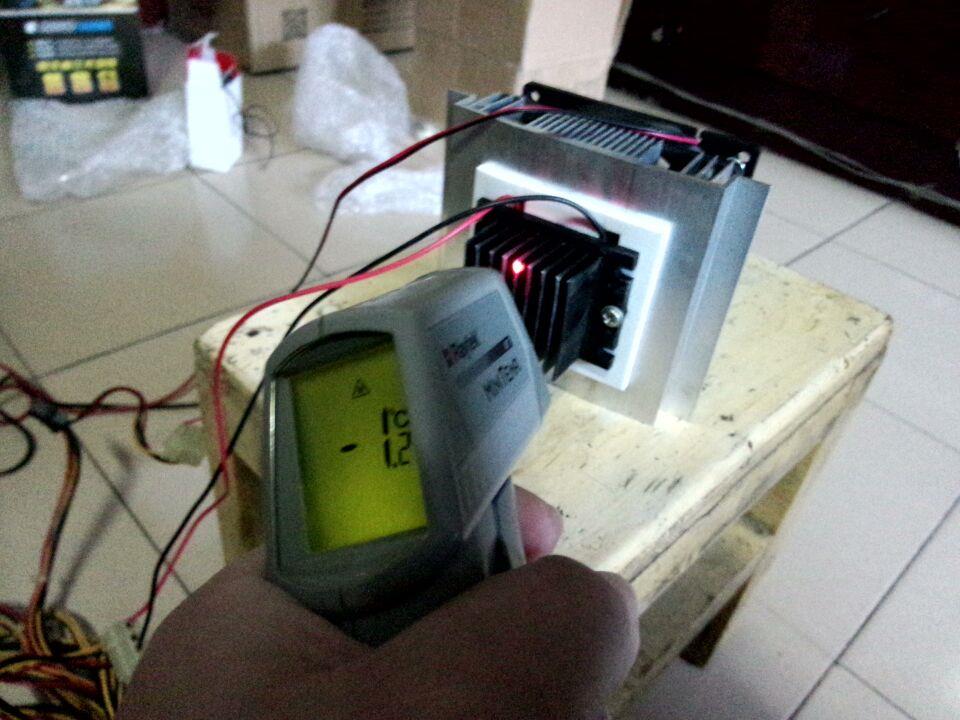

我们来看一下出冷端效果。工作的很好嘛，短短一分多的时间，黑色的出冷端已经快要降至0摄氏度啦。多运行一会儿，看看它到底有多大能耐！
测试
两分多一些，零下一度！
测试
工作五分钟，出冷端已经开始结霜了。散热铝板的温度手触摸明显变热。
测试

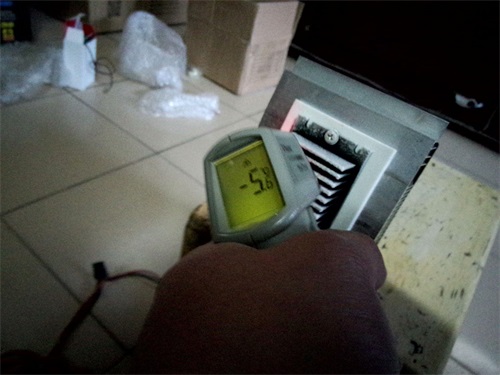

这时大约零下5摄氏度。不知道再等一会儿，效果会怎么样。收起心中的狂喜，后面还有很多工作要做啦。再组装一个制冷片套装，找出工具和塑料箱，DIY一台便携式冰箱！
测试

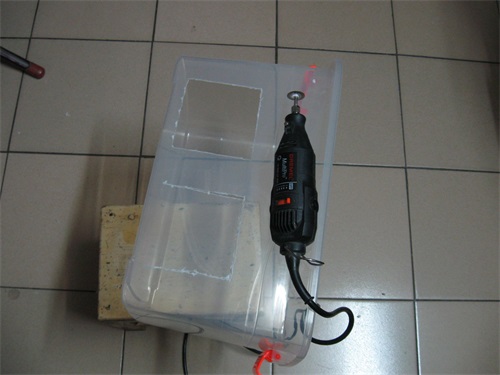

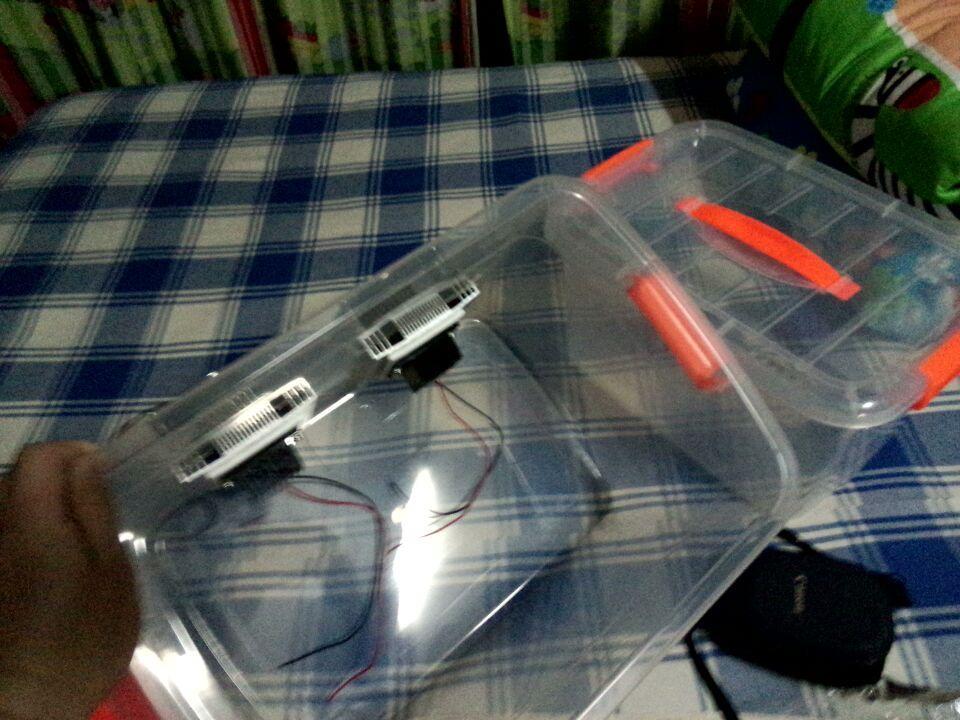

看过我DIY无线充电手机壳的朋友应该对这款电磨工具不陌生。测量好散热铝板大小，确定好位置，先在大号的塑料箱上开洞！另外说一句，如果没有电磨工具，用美工刀也是不错的选择。
打方形洞

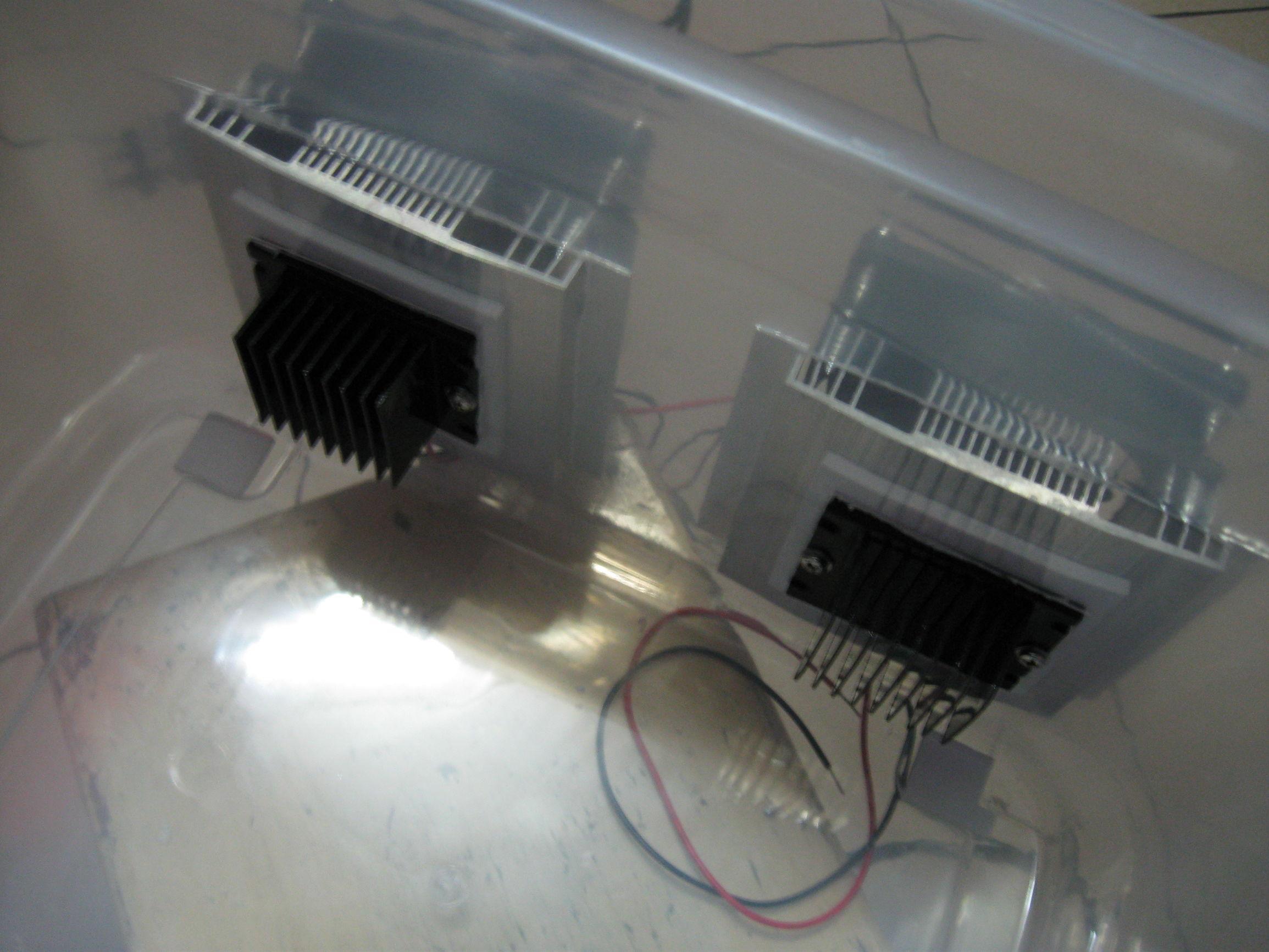

比较一下大小，刚好合适。下一步测量黑色的出冷端大小，在小号塑料箱上相对应的位置打洞。小的箱体相当于冰箱的内胆。
测试大小

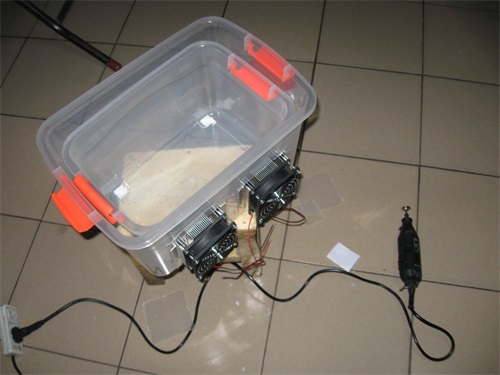

打洞完成啦，安装上去试试看。精确地测量可以帮助你省去很多不必要的麻烦。这里注意小箱子和大箱子的底面还要有一层空间，用于填充隔热保温的材料，打孔位置一定要慎重。可以先把小箱子垫高再确定位置。
测试大小

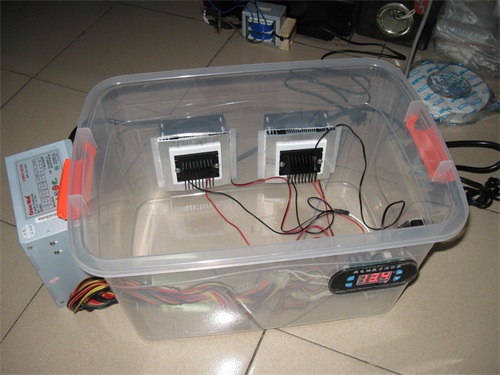

冰箱内部的效果。出冷端把小塑料箱空气的热量带走，排到大塑料箱的外面。麦芽的设计就是这样的，简单实用。
安装测试

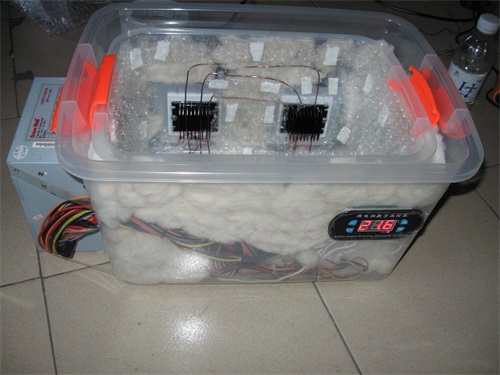

安装开关和温控器。开关控制之前提到的电脑电源主板排上绿线和黑线，这样就可以启动整个冰箱啦。温控器也需要打一个孔，方形的。它可以设定温度，有一个小型的温度传感器当温度下降到目标值，可以控制制冷部件停止工作。温度回升到一定值，控制制冷部件开始工作。这样就真的像一台冰箱啦。当然通过设置，你还可以让温控器的工作反过来，用于制热控制。
安装控温
冰箱内部的走线，这么一大把线很多都是没用的。将来改一个接口出来，直接用12V车载电源。
走线布局
走先完成后安装保温填充和内胆，也就是小号的塑料箱。整体布局还是比较合理的。电源线那一部分填充不到有点影响保温。用4平方的铜线剥去绝缘皮，弯曲在出冷端，增加效率。
填充

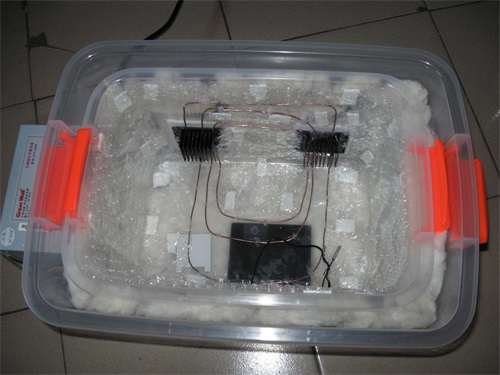

内部效果大致这个样子，出冷端用热熔胶密封接缝，内部再铺上一层泡泡纸。黑色线的末端是温度传感器。
出冷铜线

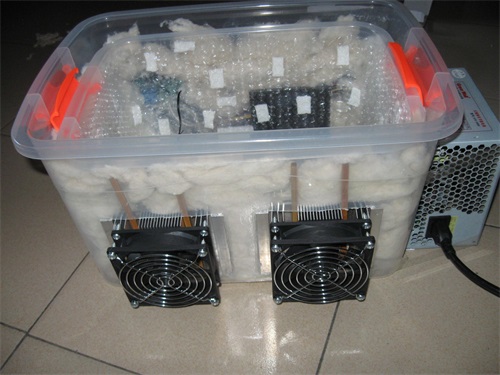

侧面的样子。我用筷子插在散热铝板的中间用于固定。外围接缝处同样做了密封。棉花要多填充一些，这样制冷效果才好。
外观

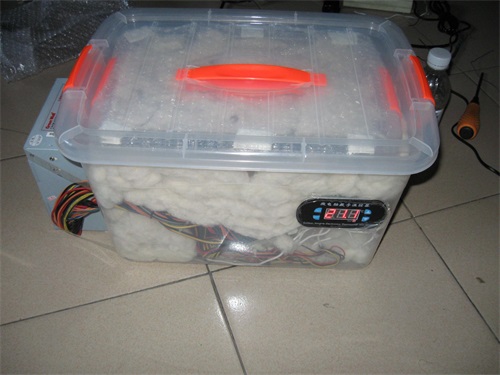

基本大功告成啦，两个密封盖子中间有泡泡纸，通电运行一下下。只是电源太大了，也没有好好的固定，今后一定要改成车载式的，直接接电源线就好。或者外接12V电源。不然搬一块电脑电源，冰箱就显得好沉的。虽然现在天气比较冷，还是兴奋的冰一瓶饮料试试吧。
大功告成
写在最后。半导体制冷片DIY并不局限于冰箱。比如说可以制成上端倒入饮料下端出来就是冷饮的机器。或者CPU散热的新型武器。或者冷风风扇。甚至可以作为制热的工具。更多的奇思妙想请关注麦芽爱鼓捣。
