​钳形电流表的基础知识和使用方法

陆佳号

钳形电流表的基础知识和使用方法


钳形电流表的构造及原理

由电流互感器和整流系电流表组成。电流互感器的铁心呈钳口形，当紧握钳形电流表的把手时，其铁心张开，将通有被测电流的导线放入钳口中。松开把手后铁心闭合，通有被测电流的导线相当于电流互感器的一次侧，于是在二次侧就会产生感应电流，并送入整流系电流表测出电流数值。由电磁系测量机构组成，处在铁心钳口中的导线相当于电磁系测量机构中的线圈。当被测电流通过导线时，会在铁心中产生磁场，使可动铁片磁化，产生电磁推力，带动仪表，指针偏转，指示出被测电流的大小。钳形表可以通过转换开关的拨档，改换不同的量程。但拨档时不允许带电进行操作。钳形表一般准确度不高，通常为2.5~5级。为了使用方便，表内还有不同量程的转换开关供测不同等级电流以及测量电压的功能。

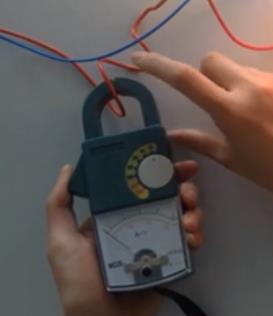

使用方法

用钳形电流表检测电流时,一定要夹入一根被测导线(电线).夹入两根则不能检测电流.另外,使用钳形电流表中心(铁心)检测时,检测误差小.在检查家电产品的耗电量时,使用线路分离器比较方便,有的线路分离器可将检测电流放大10倍,因此1A以下的电流可放大后再检测.用直流钳形电流表检测直流电流(DCA)时,如果电流的流向相反,则显示出负数.可使用该功能检测汽车的蓄电池是充电状态还是放电状态.


使用注意事项

1 测量前，应先检查钳形铁心的橡胶绝缘是否完好无损。钳口应清洁、无锈，闭合后无明显的缝隙；

2 测量时，应先估计被测电流大小，选择适当量程。若无法估计，可先选较大量程，然后逐档减少，转换到合适的档位。转换量程档位时，必须在不带电情况下或者在钳口张开情况下进行，以免损坏仪表；

3 测量时，被测导线应尽量放在钳口中部，钳口的结合面如有杂声，应重新开合一次，仍有杂声，应处理结合面，以使读数准确。另外，不可同时钳住两根导线；

4 测量5A以下电流时，为得到较为准确的读数，在条件许可时，可将导线多绕几圈，放进钳口测量，其实际电流值应为仪表读数除以放进钳口内的导线根数；

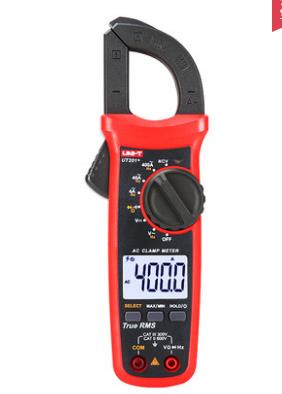

数字式钳形表

5 每次测量前后，要把调节电流量程的切换开关放在最高档位，以免下次使用时，因未经选择量程就进行测量而损坏仪表；
