海信变频空调报通信故障室外机不工作看小伙如何轻松维修

故障说明：海信KFR-2609GW/BP变频空调器，遥控开机后，室内机“电源”、“运行” 指示灯亮，但压缩机和室外风机均不运行，测量室外机接线端子中的L与N供电为交流220V, N 与S端电压为轻微跳变的直流24V，说明室内机主板已向室外机输出供电，但室外机没有工作，2min后室内机主板停止输出供电，按压遥控器上的“传感器切换”键两次，显示板组件.上的“电源”、“运行”指示灯亮，查故障代码含义为“通信故障”。图1为开关电源电路原理图。

图1

1.测量直流300V电压

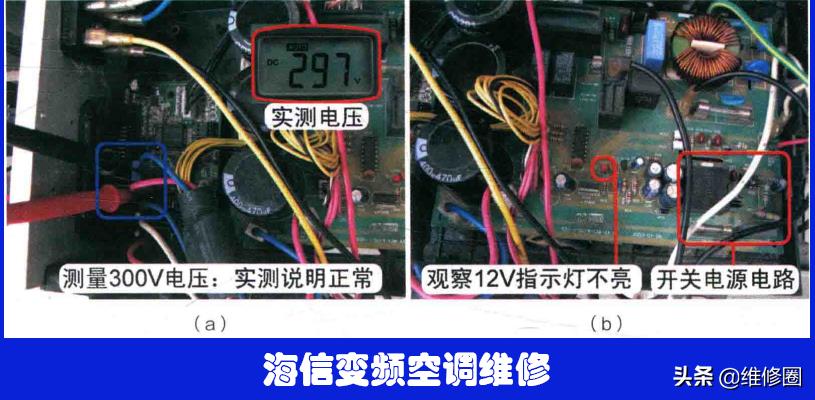

使用万用表直流电压挡测量直流300V电压，见图2 (a)。由于本机滤波电容在室外机主板上面焊着，因此直接测量模块P、N端子电压(红表笔接P端，黑表笔接N端)，正常电压值为直流300V,实测电压值为直流297V，说明室外机强电通路正常，室外机接线端子上的交流220V电压已整流成为直流300V电压，并且已送至模块P、N端子。

查看室外机主板.上的直流12V电压指示灯LED01不亮，见图2 (b)，初步判断开关电源未工作。

图2

2．测量直流12V和15V电压

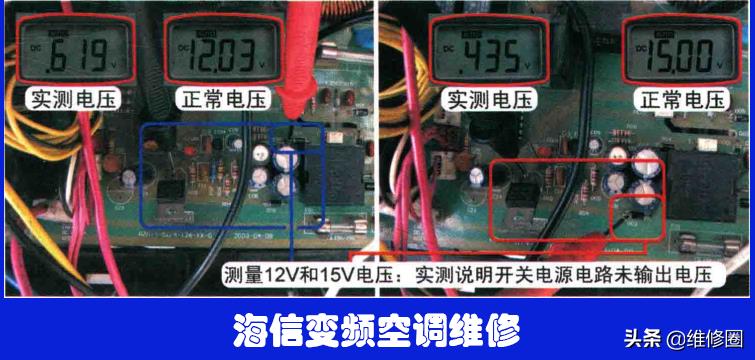

依旧使用万用表直流电压挡，见图3，黑表笔接地（实接7805中间引脚），红表笔接12V整流二极管D04正极，正常电压值为直流12V，实测电压值为OV，测量5V电压即7805 的输出端（③脚）电压也为OV;红表笔改接15V整流二极管DO3正极，正常电压值为直流15V，实测电压值为OV。直流12V和15V电压均为0V，确定开关电源电路未工作。

说明：如直流12V支路输出电压为0V，有12V负载短路或开关电源电路未工作两种原因，而测量直流15V支路电压仍为0V，则可判断开关电源电路未工作。

图3

3.测量开关电源集成电路供电电压

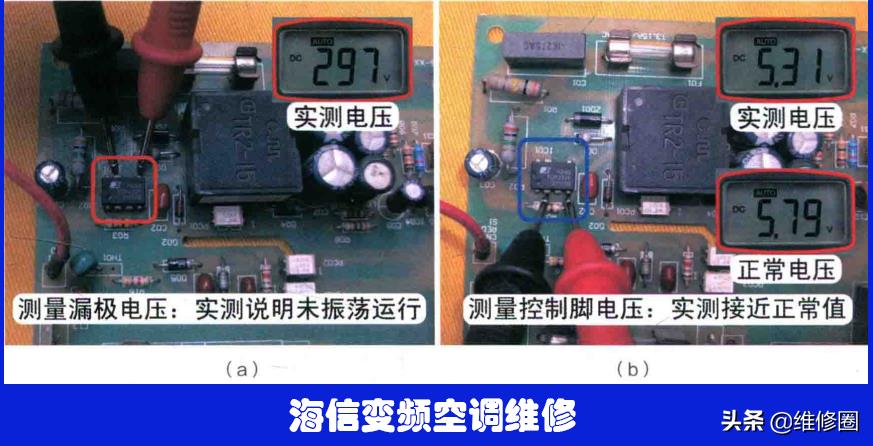

依旧使用万用表直流电压挡测量开关电源集成电路IC01 (型号为TOP232P)漏极( D ) 电压，见图4(a)。黑表笔接⑦脚直流300V电压地，红表笔接⑤脚，实测电压为直流300V，等于供电电压，说明IC01漏极引脚未对地短路，且直流300V已送至IC01 (也可间接判断开关电源的保险管F01正常)，由于IC01 漏极电压正常时万用表显示值为跳动变化的直流300V电压，因此实测电压也说明开关电源未振荡运行。

见图4(b)，黑表笔接IC01的②脚，红表笔接④脚，测量IC01的控制引脚(C)电压，实测电压值与正常电压值基本相同，说明控制弓|脚电压基本正常。

说明： TOP232P的②、③、⑦、⑧脚为源极(S)，4个引脚相连，接直流300V电压负极。

图4

4．测量过/欠压检测引脚电压

见图5(a），黑表笔接IC01的③脚、红表笔接①脚，测量ICO1过/欠压检测引脚M 电压，正常值约2.8V，而实测电压为1.8V，说明开关电源未振荡运行是由于①脚电压过低， ICO1检测后判断为输入电压过低即欠压故障，控制内部振荡器不工作。

ICO1通过外接电阻RO2(2MQ/1W）接直流300V正极，达到检测输入电压的目的，断开空调器电源，使用烙铁插头并在滤波电容两端，将其存有的300V电压放净至直流0V时，使用万用表电阻挡测量RO2阻值，见图5(b)，正常阻值应为2MΩ，实测阻值为无穷大，将电阻取下后实测仍为无穷大，说明RO2开路。

说明：由于滤波电容内存有电压，并能保持较长的时间，即使断开空调器电源后，只要不将滤波电容的电压放净，室外机主板仍有较高的电压，这时使用万用表电阻档测量开关电源电路中的元器件时，将影响测量结果（即得出显示值错误），并很有可能损坏万用表。此时可以使用烙铁插头并在滤波电容两端放净电压，或者断开开关电源电路的保险管（断开时一定要注意安全）。
