这些建筑“脑壳在发光”，带你看13组屋顶空间创意设计
屋顶又叫做建筑的“第五立面”，早在1926年，柯布西耶便将“屋顶花园”纳入“新建筑五要素”中，时至今日，屋顶花园早已成为世界各地的现代建筑中最常见的元素。
但随着人们对建筑空间产生更多个性化的需求，屋顶花园显然不只是在屋顶上种点花花草草那么简单了，所以我们总能见到到许多洋溢着奇思妙想的“空中花园”。

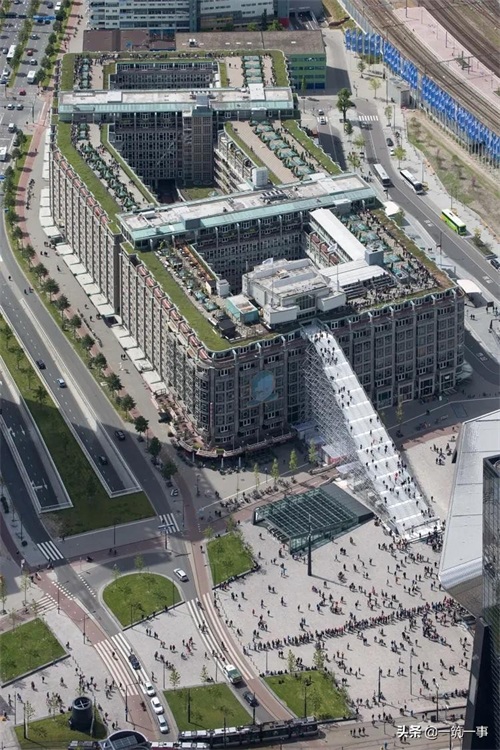

2016年，为了庆祝鹿特丹城市战后重建75周年，MVRDV曾在鹿特丹中央车站站前广场设计过一座临时性的巨型楼梯。人们可以顺着楼梯从站前广场一直步行至鹿特丹标志性历史建筑Groot Handelsgebouw的屋顶。大楼屋顶规划了屋顶花园、餐厅、影院等分区，成为一个复合的城市公共空间。 ©RasOssip van Duivenbodemus Hjortshøj
而在土地资源日益紧张的当下，屋顶花园其实也并非设计师和业主们对屋顶空间规划的唯一选择。于是在各种建筑的屋顶上，我们看到越来越多的灵感创造。

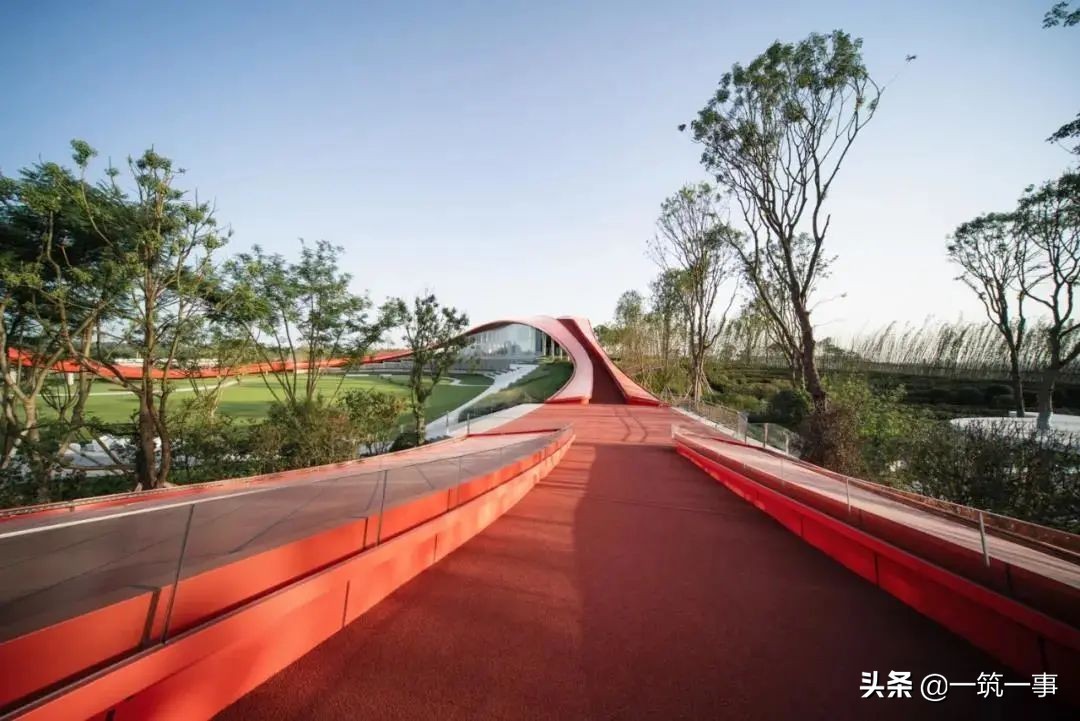

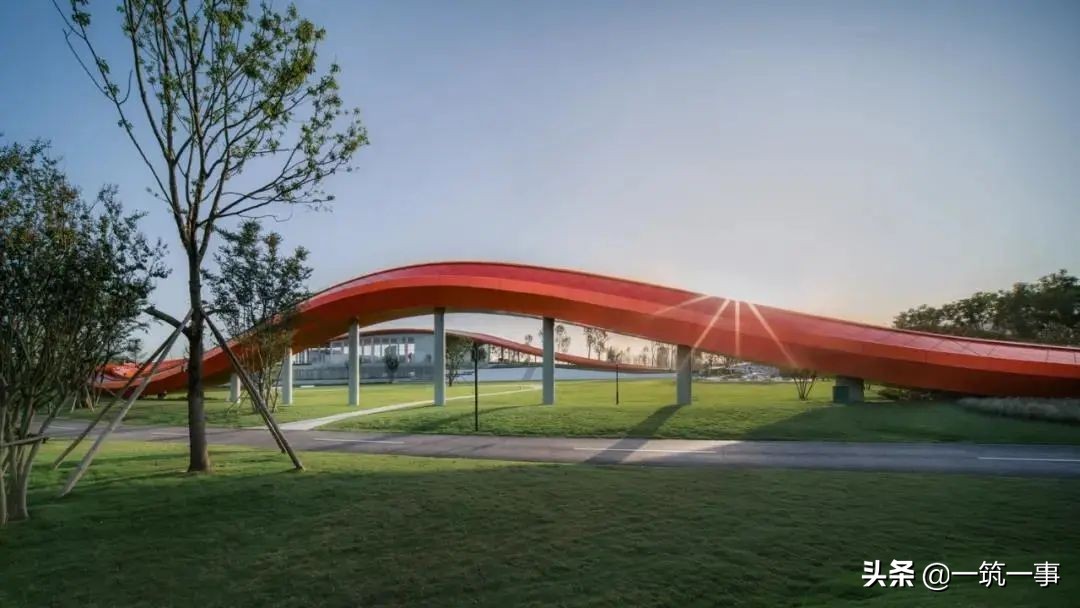

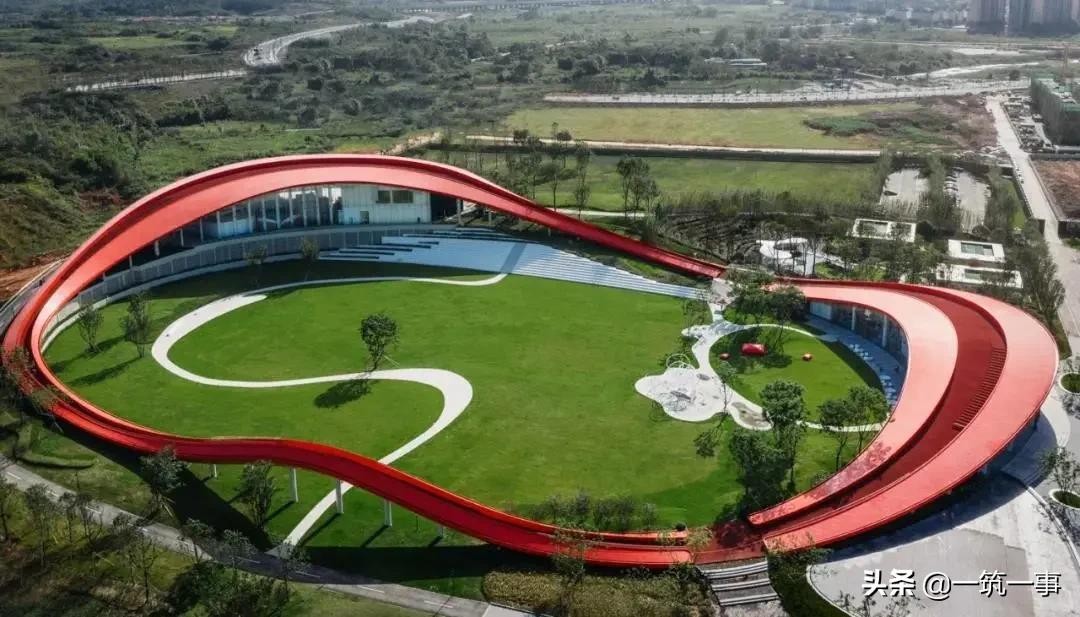

由 Powerhouse Company 建筑设计事务所设计的“智慧之环”坐落于成都兴隆湖畔一处绵延起伏的山坡上，设计师大胆地把跑道搬上了屋顶，让普通人也能拥有“在屋顶奔跑”的魔幻体验。项目设计的主要亮点是其红色、可步行的曲面屋顶，它依地势高低起伏而建，中间环绕形成一个绿意盎然的公园。 / 摄影：ICY©ICYWORKS
在本文的13组案例中，我们将看到设计师们为了“建筑的发际线”而迸发的各种或务实、或大胆的创意。
01
CopenHill 垃圾焚烧发电厂
在垃圾场的屋顶既能爬山，还能滑雪
设计：BIG
位置：丹麦哥本哈根
建成时间：2019

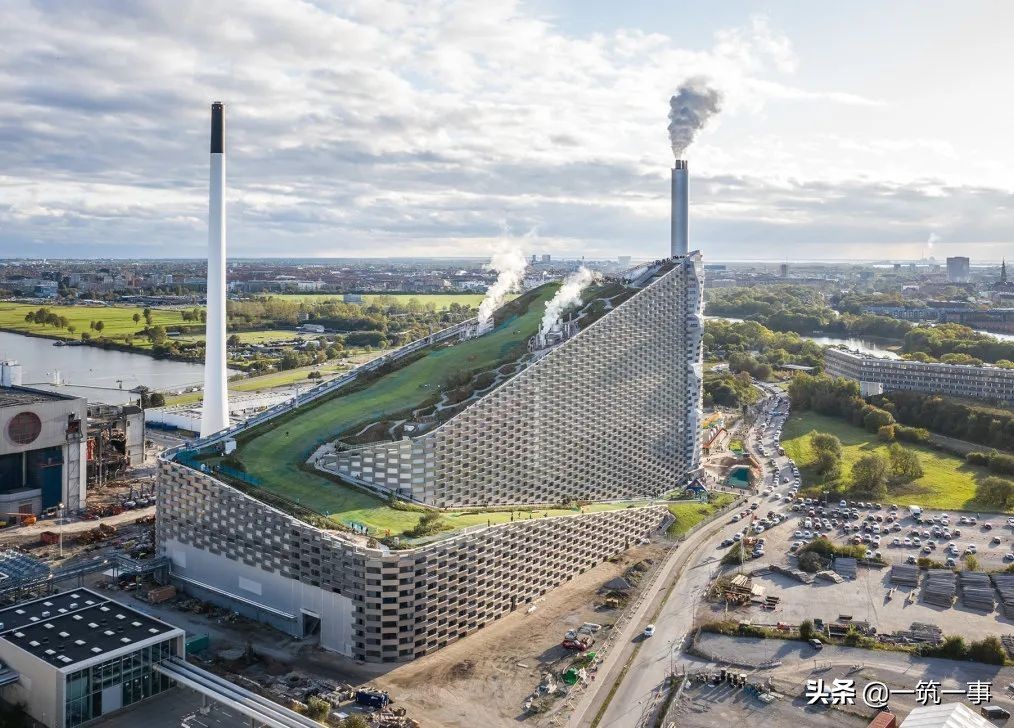

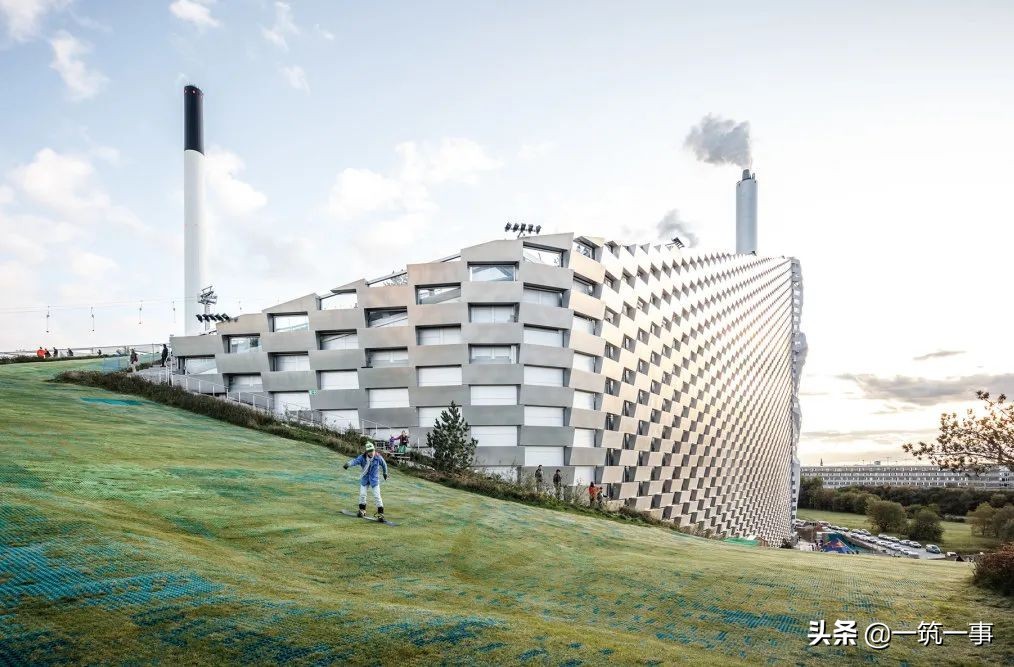

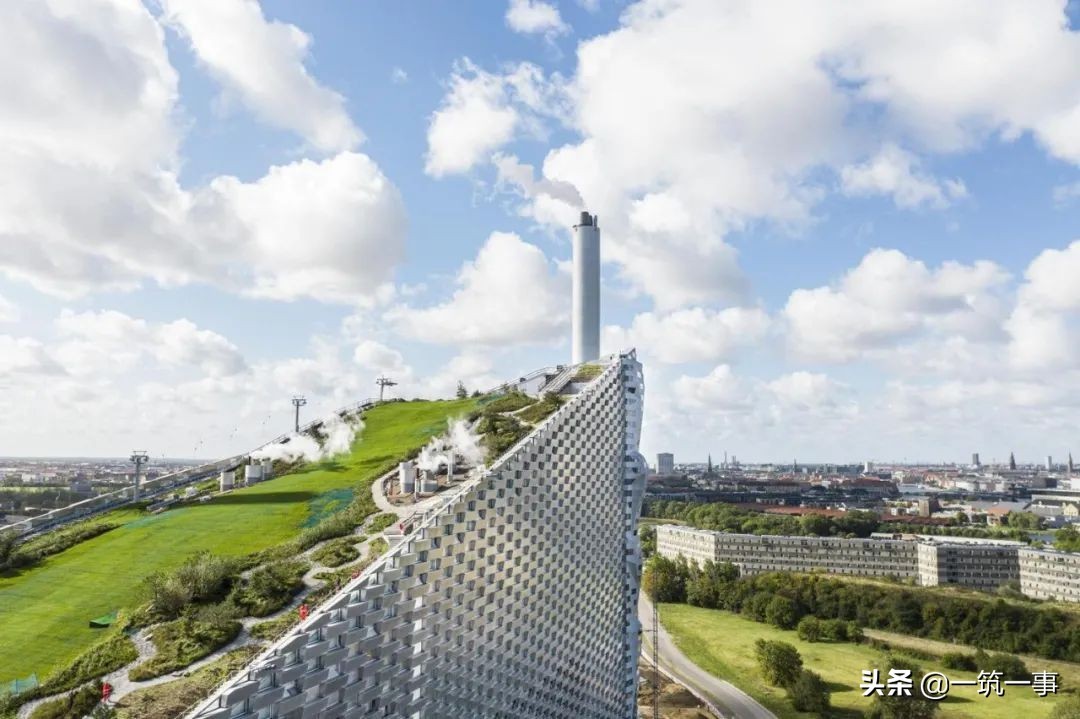

CopenHill 垃圾焚烧发电厂 ©Rasmus Hjortshøj
BIG建筑事务所为丹麦首都哥本哈根设计了一座充满想象力的新型垃圾焚烧发电厂。设计师把滑雪斜坡、爬山步道以及攀岩墙放到了这座建筑的屋顶和立面上，将这座建筑打造成一座极限运动者的乐园。
滑行道 ©Rasmus Hjortshøj
爬山步道 ©Laurian Ghinitoiu

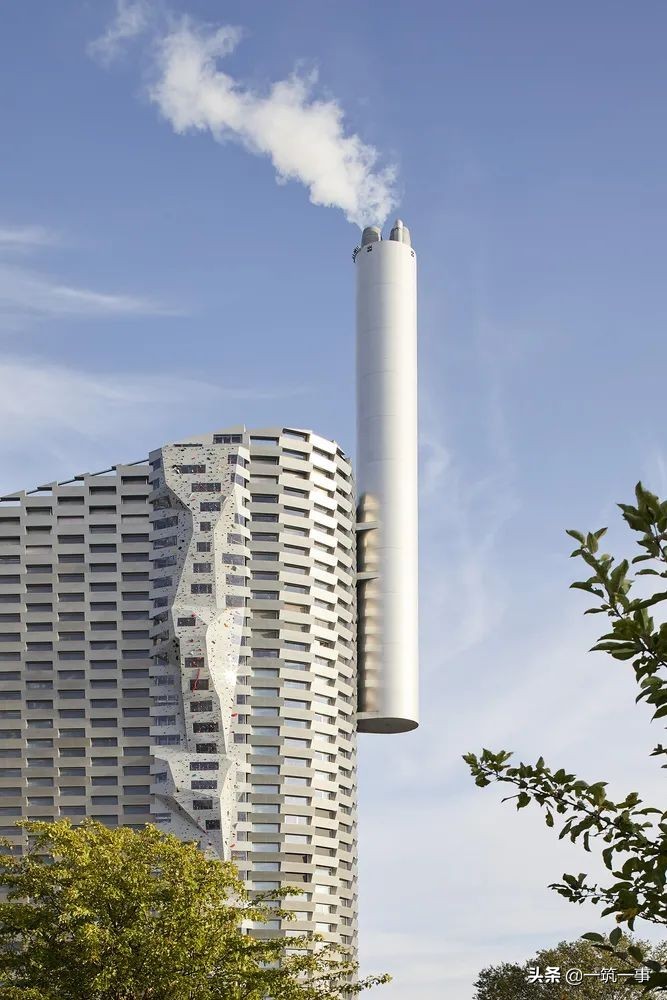

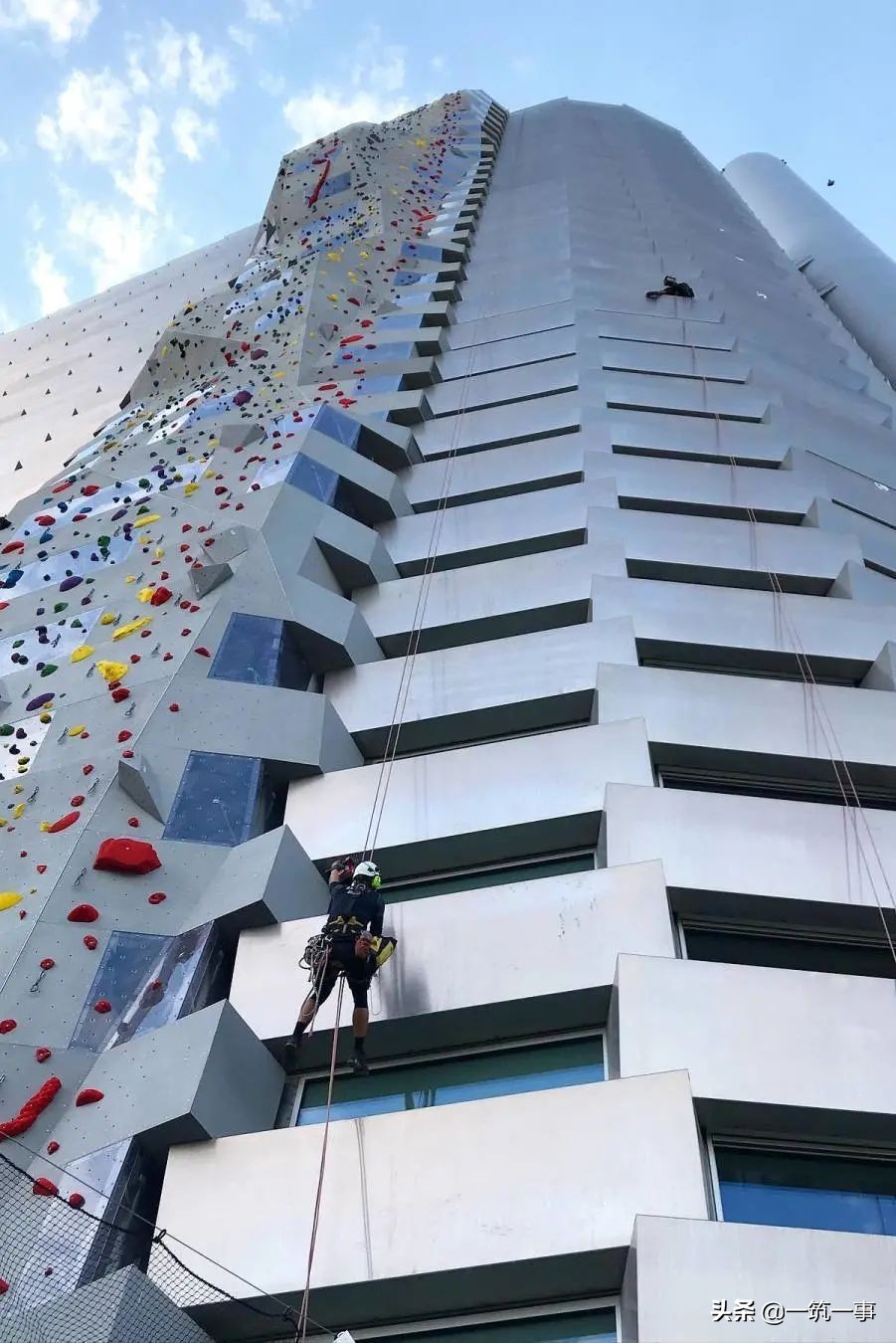

近九十米高的攀岩墙被安装在建筑的最长立面上 ©Hufton+Crow
屋顶的滑雪道针对不同专业程度的滑雪者进行了设计。从建筑最顶端滑下，滑雪高手可以收获媲美奥运会U型滑道的滑行体验，此外，还可以练习自由滑与回转滑雪。而初学者还可以在建筑低处较平缓的斜坡上练习。

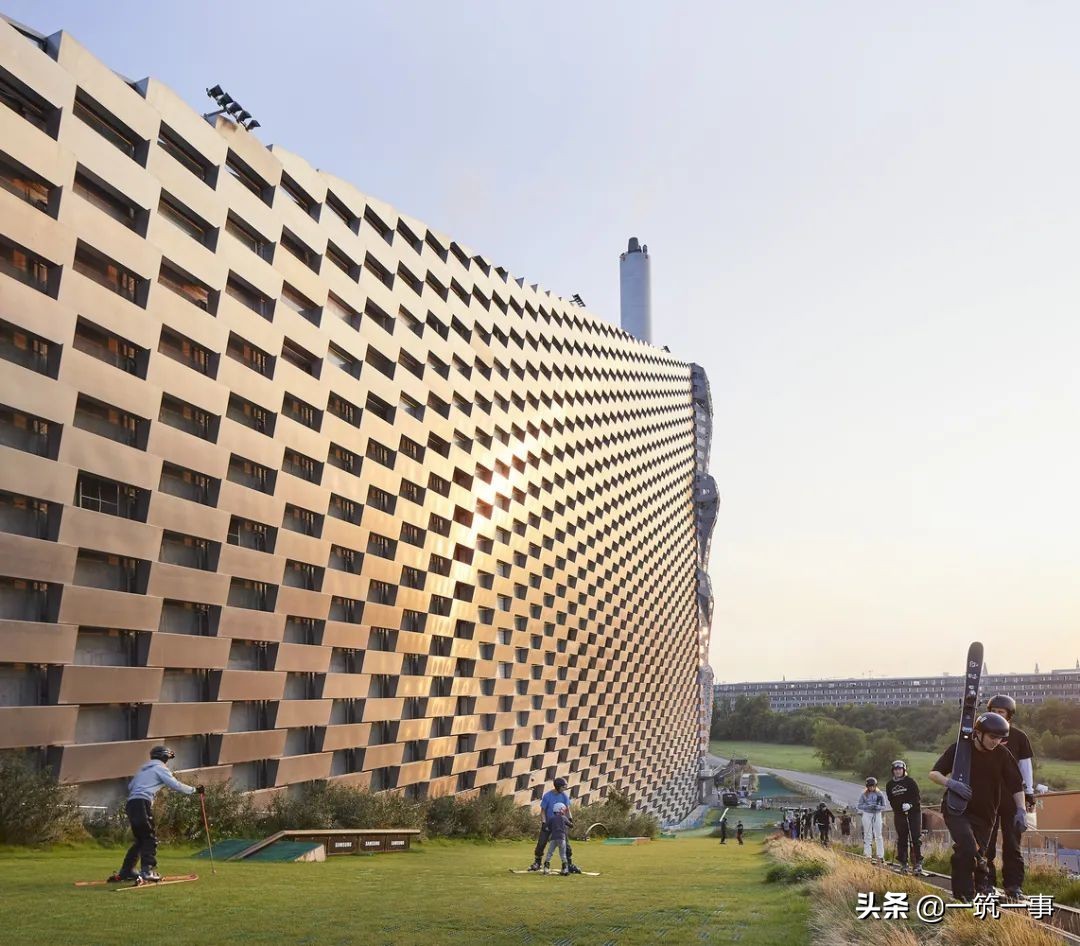

供初学者体验的滑行道 ©Hufton+Crow

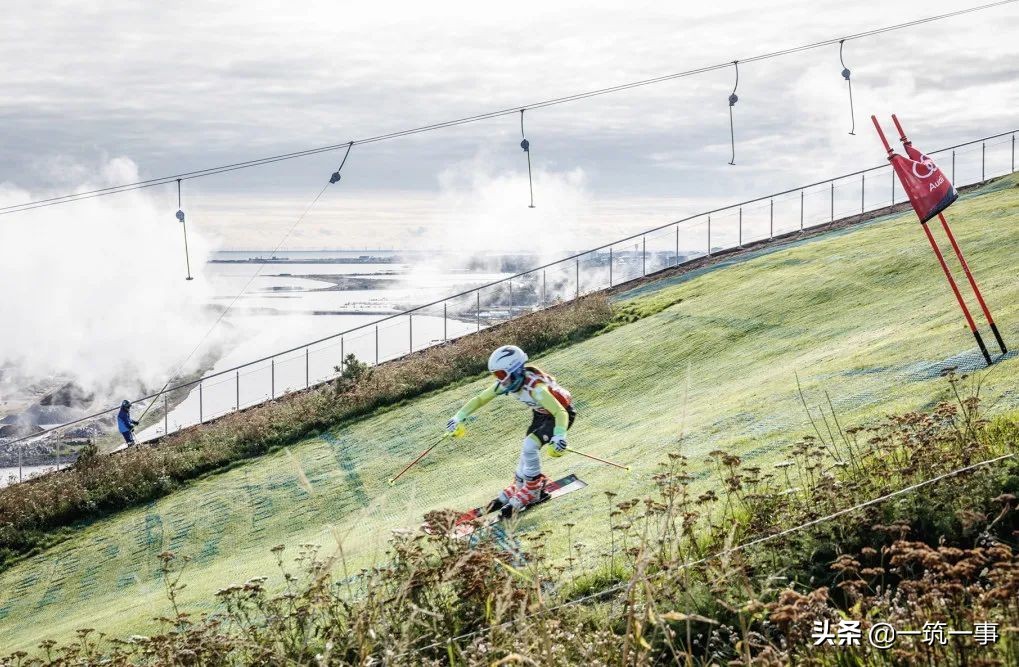

供专业选手练习的滑行道，旁边是辅助人们登顶的升降机。 ©Rasmus Hjortshøj

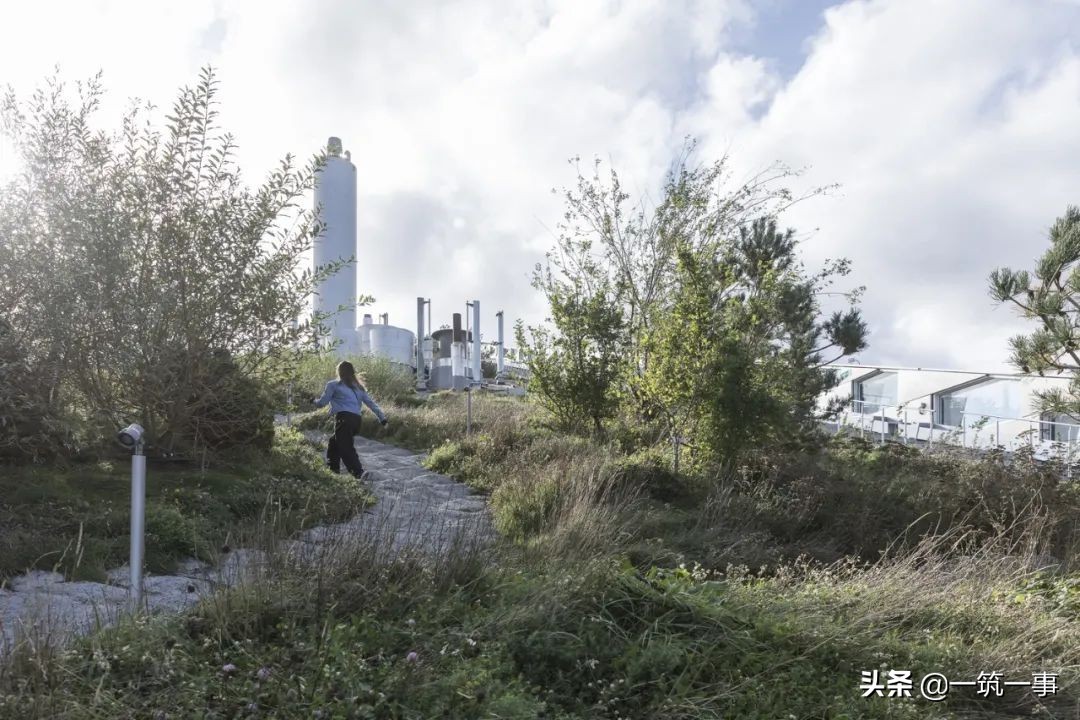

爬山步道分布在滑行道一侧 ©Justin Hummerston
CopenHill的前身是上世纪50年代的一座垃圾发电厂，如今它为地势低平的哥本哈根带来了一种山地形态的建筑景观，也将运动休闲活动与可持续的能源再生建筑相结合，生动地诠释了BIG提出的“享乐主义的可持续发展”的设计理念。

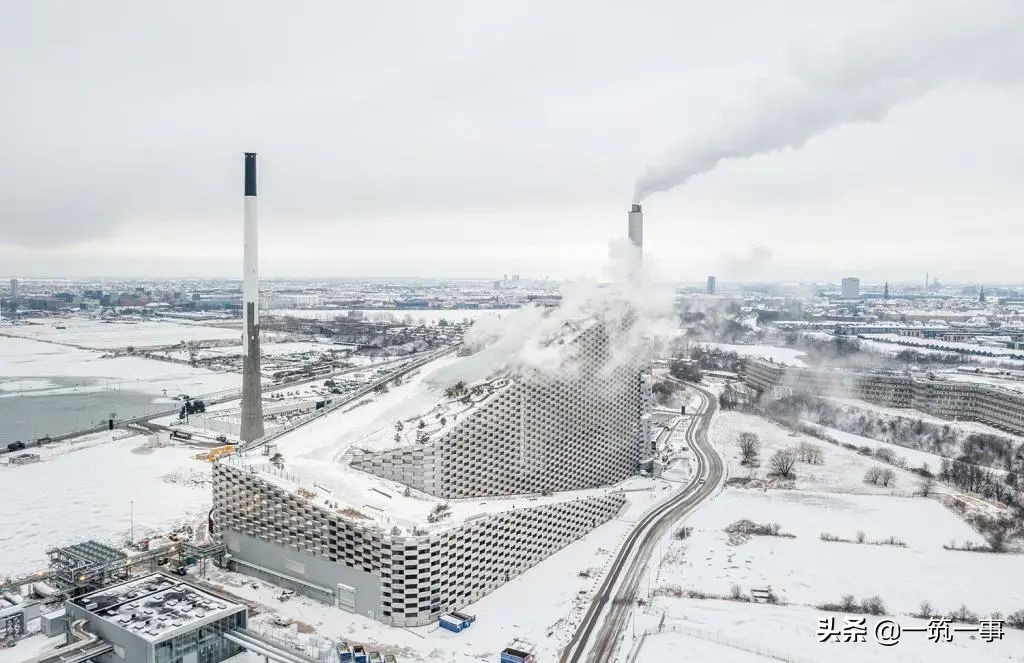

冬日的CopenHill ©Rasmus Hjortshøj
02
深圳湾体育训练基地
交通枢纽上，是大湾区最大的“屋顶花园”
设计：Crossboundaries
地点：中国深圳
建成时间：2021

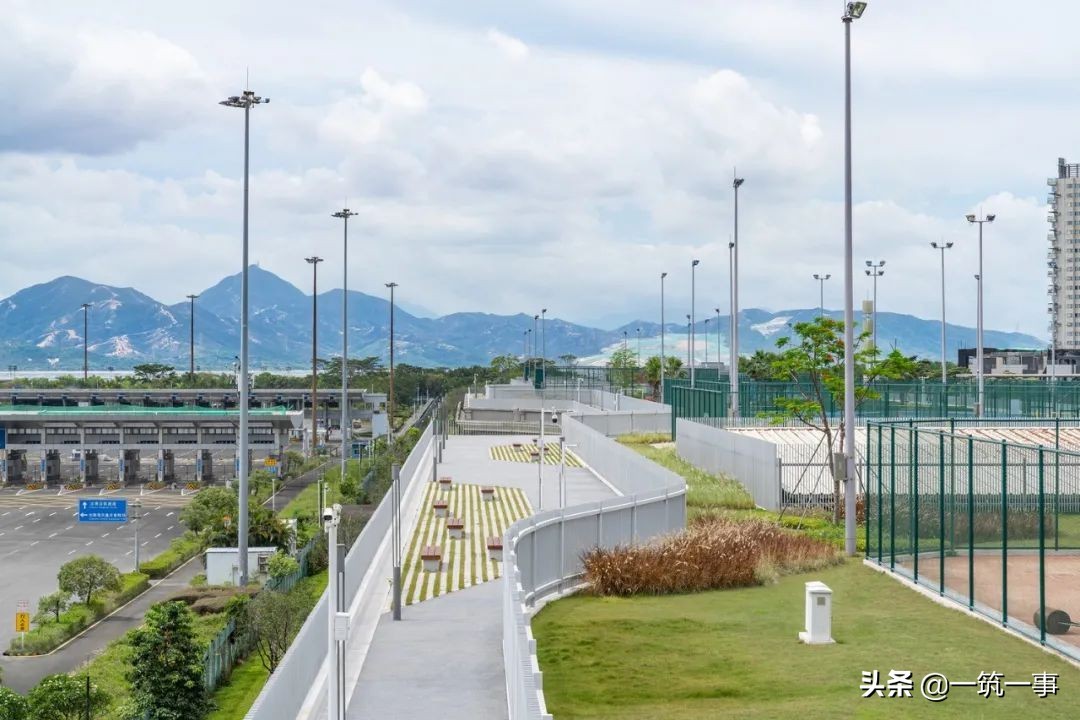

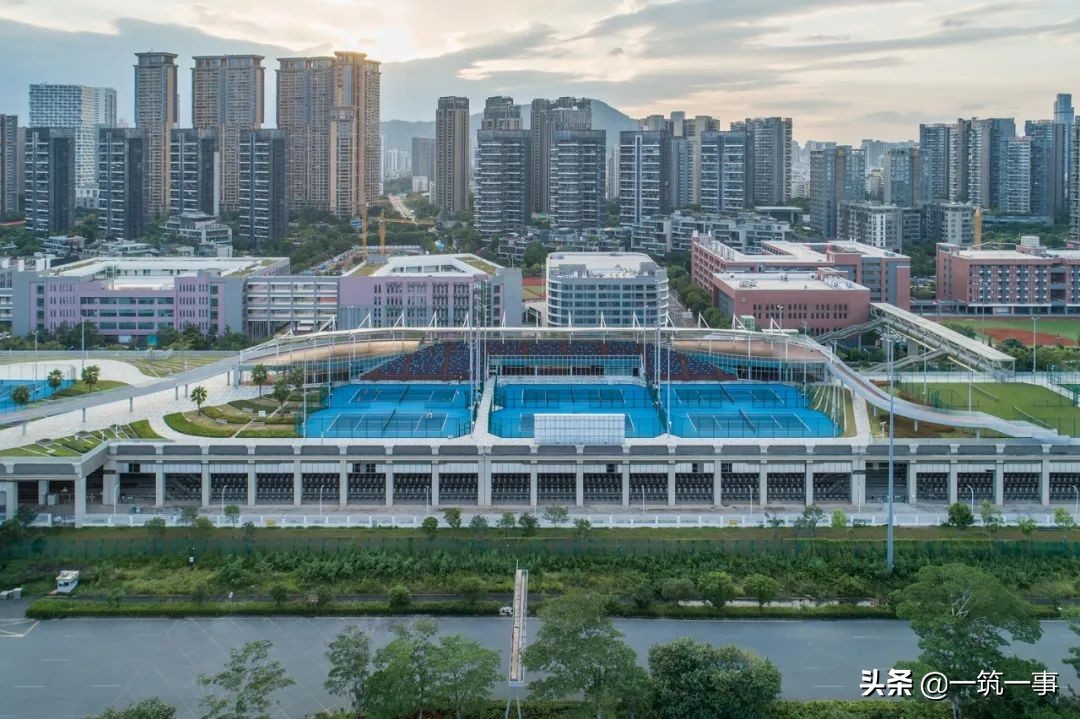

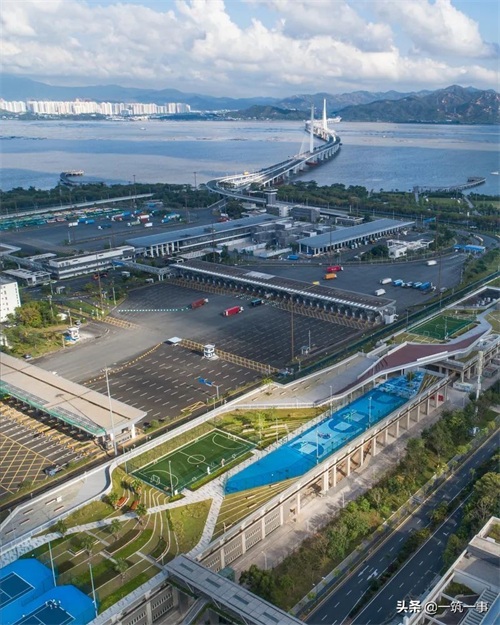

深圳湾体育训练紧邻深圳湾口岸，对岸便是香港。 ©白羽
这座位于蛇口，紧邻深圳湾口岸的体育训练基地坐落在深圳地铁2号线运转综合楼和停车场共1.2公里长的屋顶之上，临深圳湾远眺香港，可谓是“大湾区最大的屋顶花园”。
深圳湾体育训练基在地铁停车场屋上 ©白羽
深圳湾体育训练基一侧是繁忙的深圳湾口岸，另一侧是住宅密布的生活区。 ©白羽
训练基地被划分为四个功能分区：职业体育比赛训练区、周边学校的运动区、公共休闲健身区和绿地。设置了标准网球场、篮球场、五人制足球场、专业草地球场等设施场地，为周边社区及学校、本地职业体育俱乐部、深圳各类体育赛事提供了设施完备的公共空间。

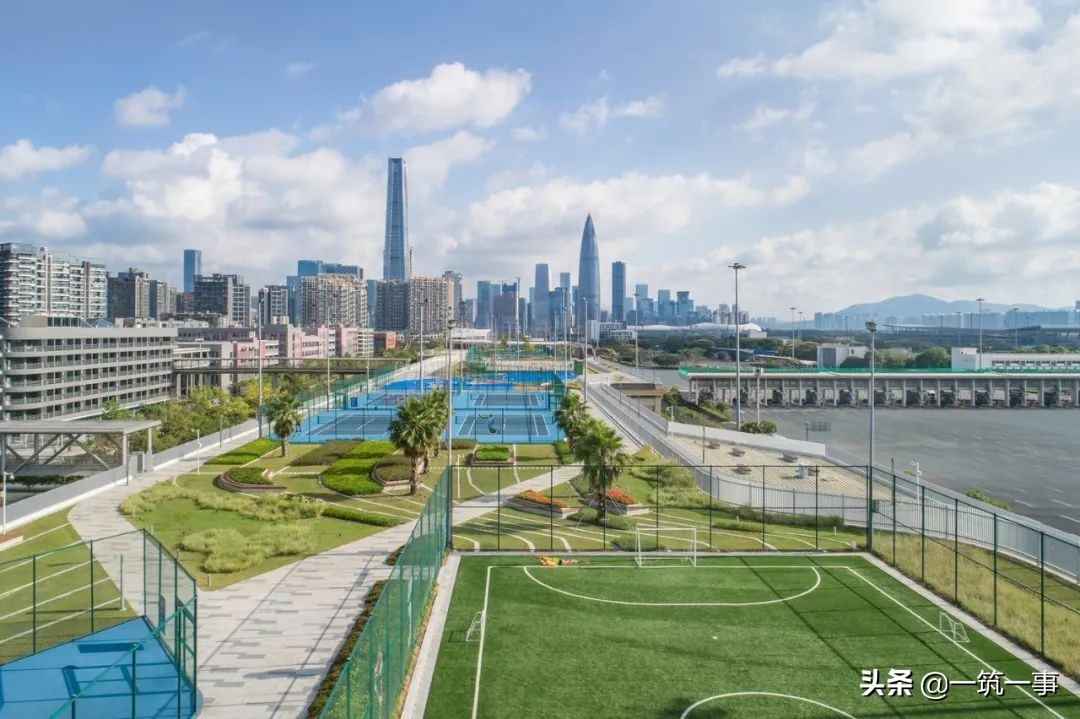

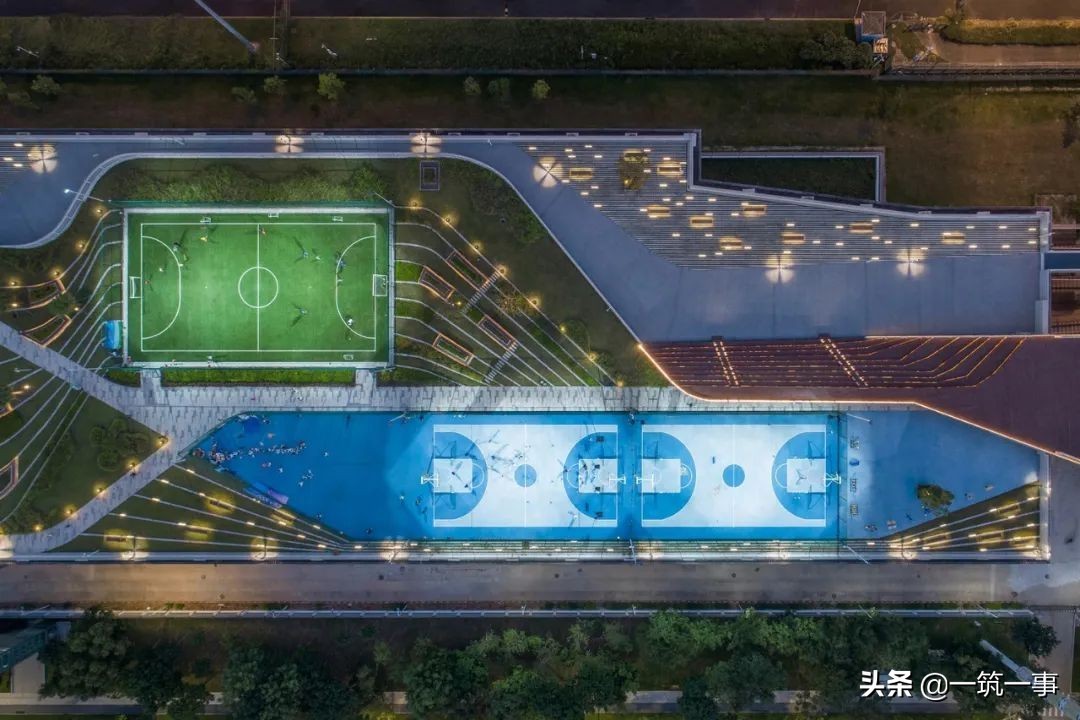

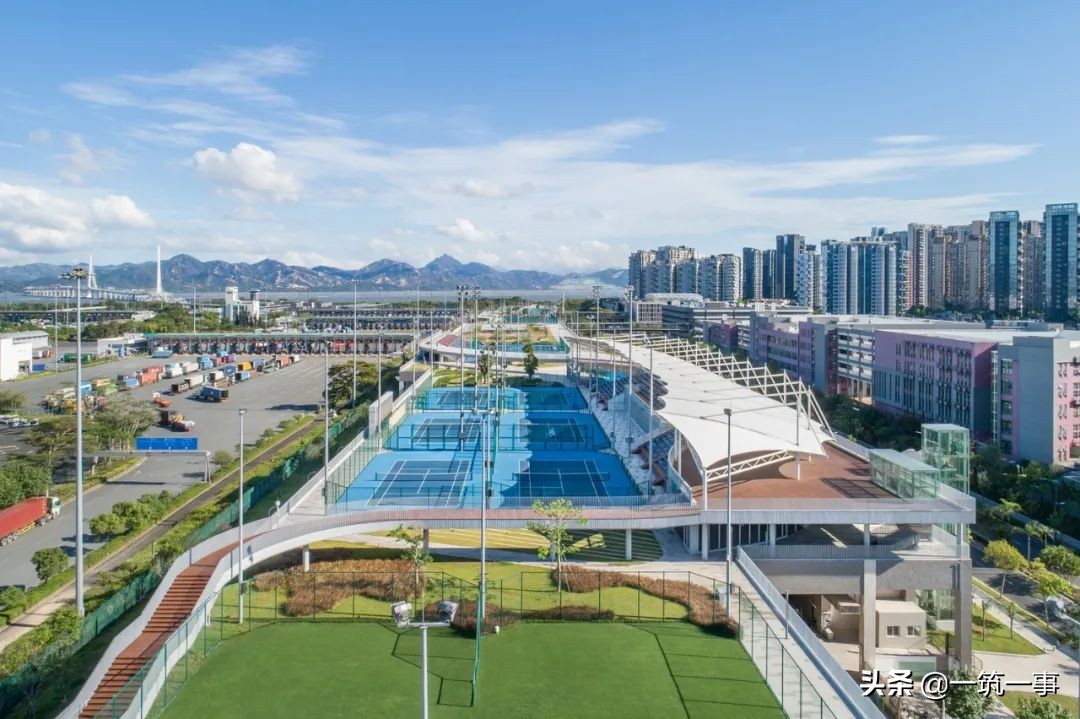

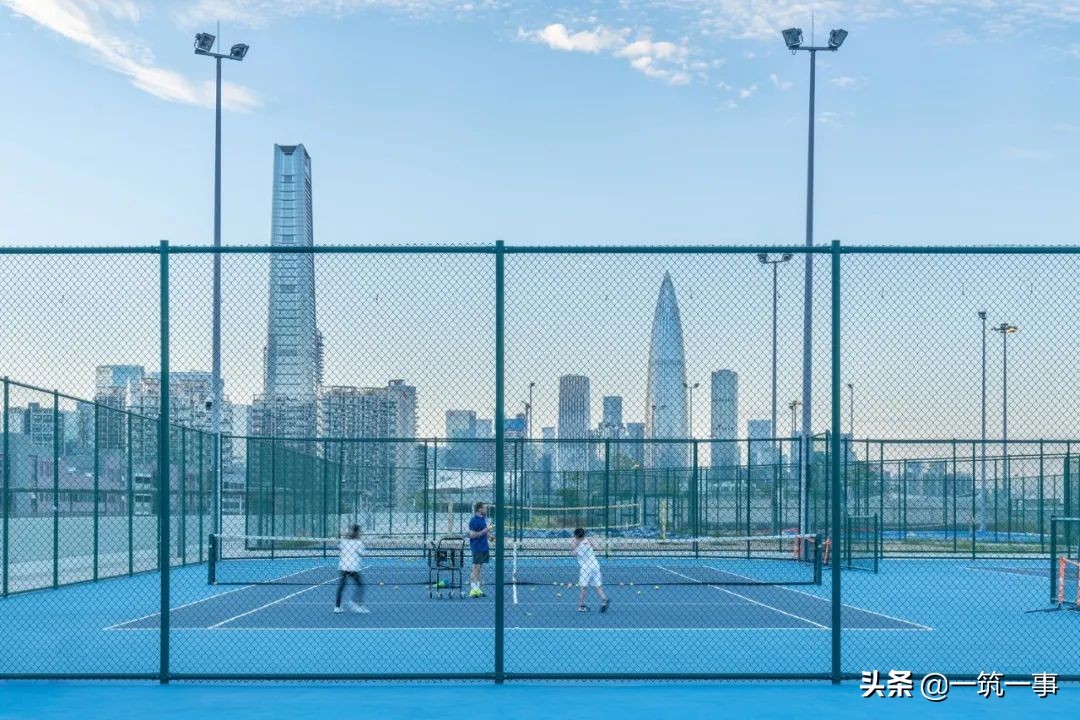

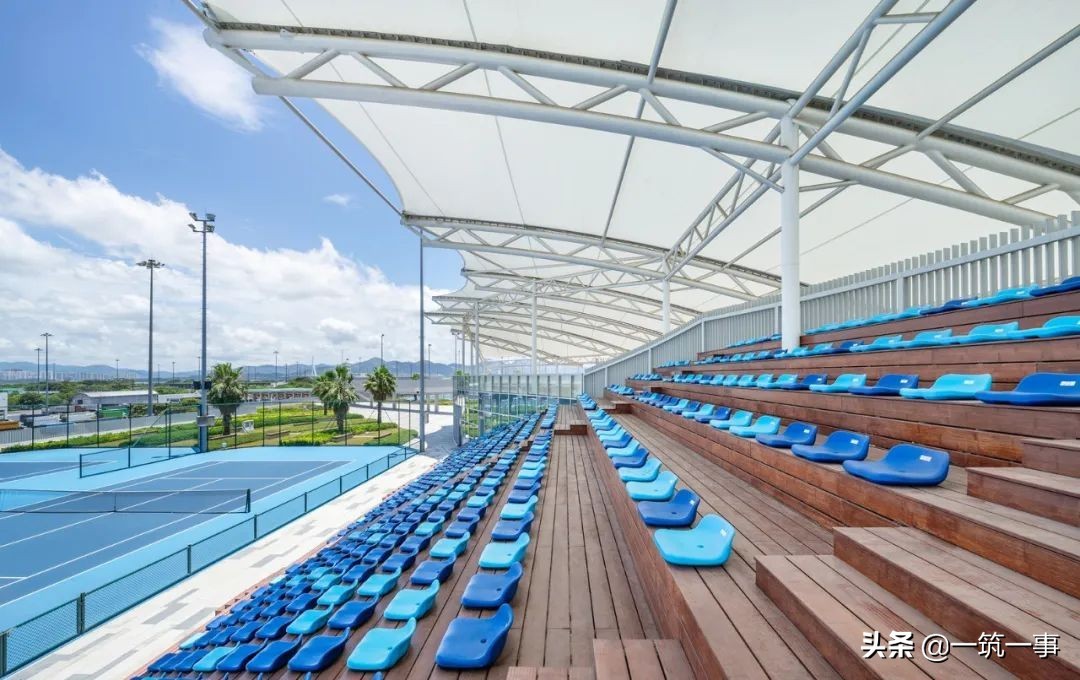

可满足不同人群运动需要的场地 ©白羽
运动场地之外，设计师也为训练基地规划了大量绿地和休闲空间，并通过人行天桥和走廊来连接基地内外的交通，给周边的居民创造了一个休闲观景的宜人场地。

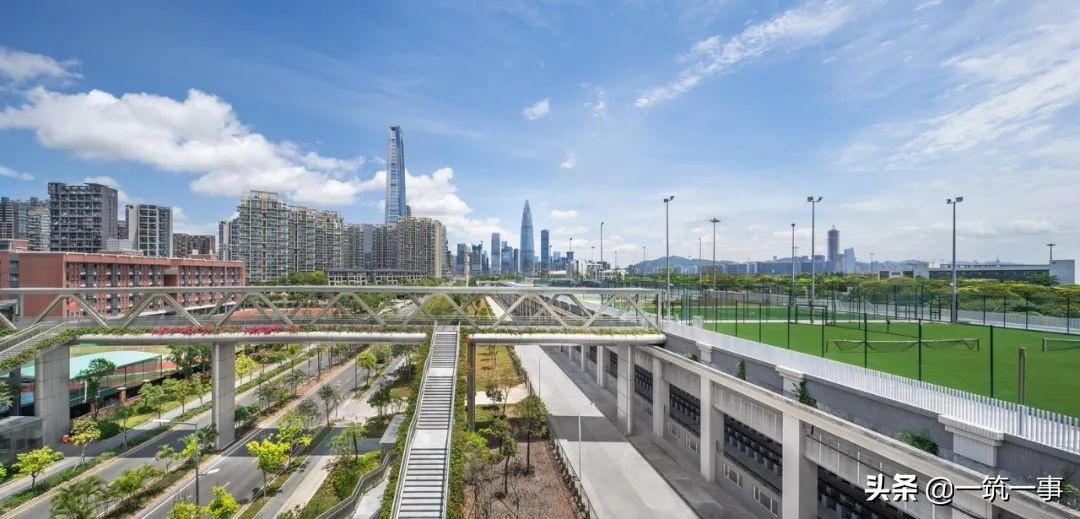

连接基地与外部生活区的人行天桥 ©白羽
绿地、运动场地、休闲步道相结合的场地环境。 ©白羽
休闲走廊又可以作为观景平台 ©白羽
03
泰国国立法政大学屋顶农场
亚洲最大的屋顶农场
设计：LANDPROCESS
地点：泰国巴吞他尼
建成时间：2019

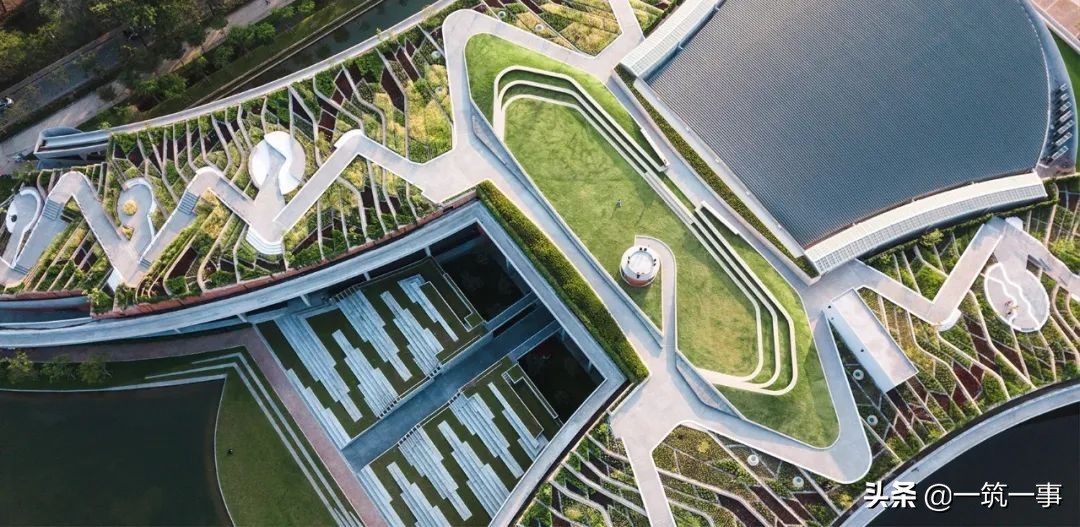

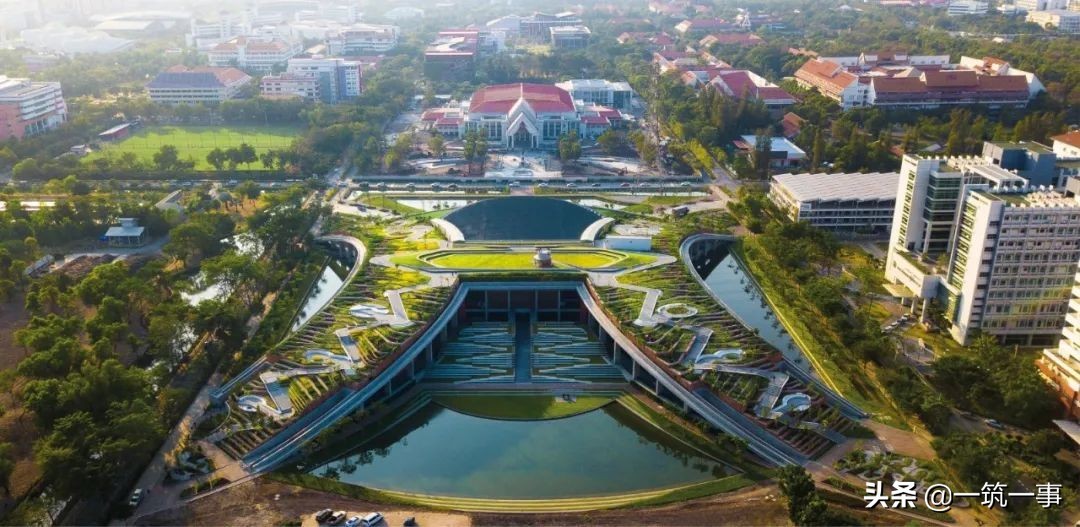

屋顶农场鸟瞰 ©LANDPROCESS
泰国国立法政大学利用约22000平方米的屋顶空间，打造了亚洲最大的屋顶有机农场，将建筑与传统的梯田景观相结合，集可持续的粮食生产、有机废物与水资源管理，以及公共活动空间于一体。

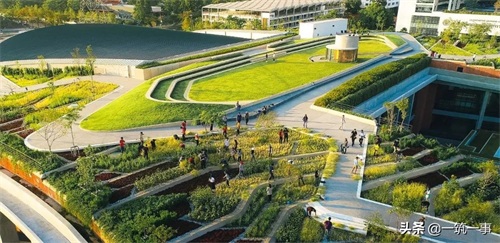

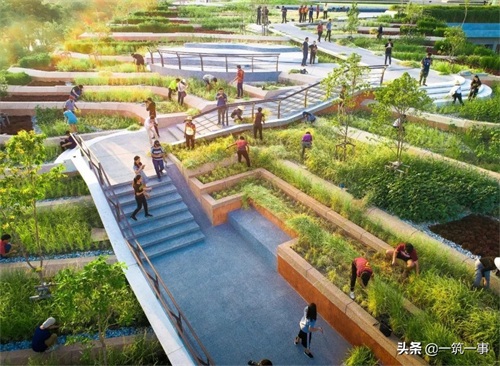

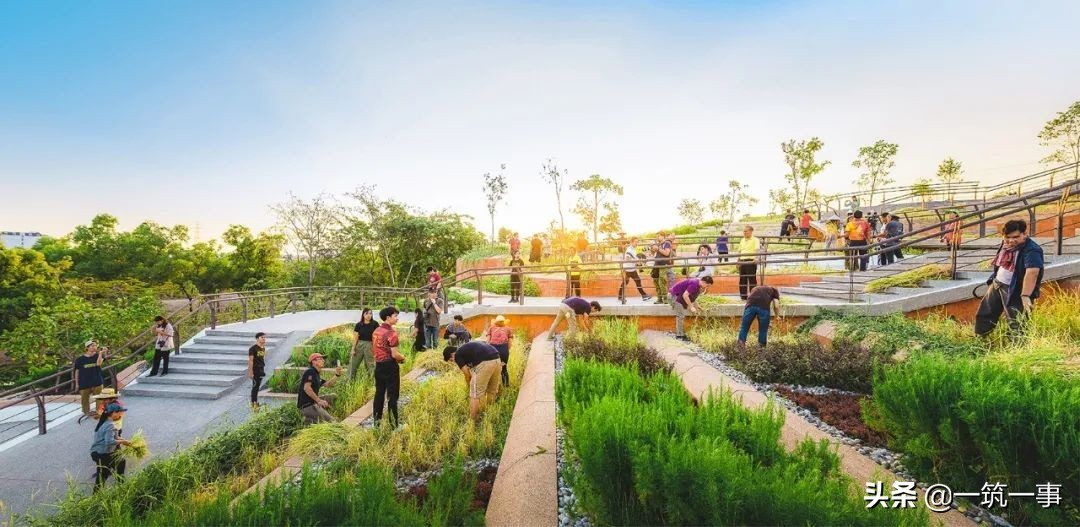

项目为城市居民提供了真实且现代化的农耕体验 ©LANDPROCESS
阶梯式的屋顶提高了雨水的利用效率，屋顶还设置了蓄水池，以收集、储存过剩的雨水。雨水沿着斜坡流下，也浇灌了农作物。

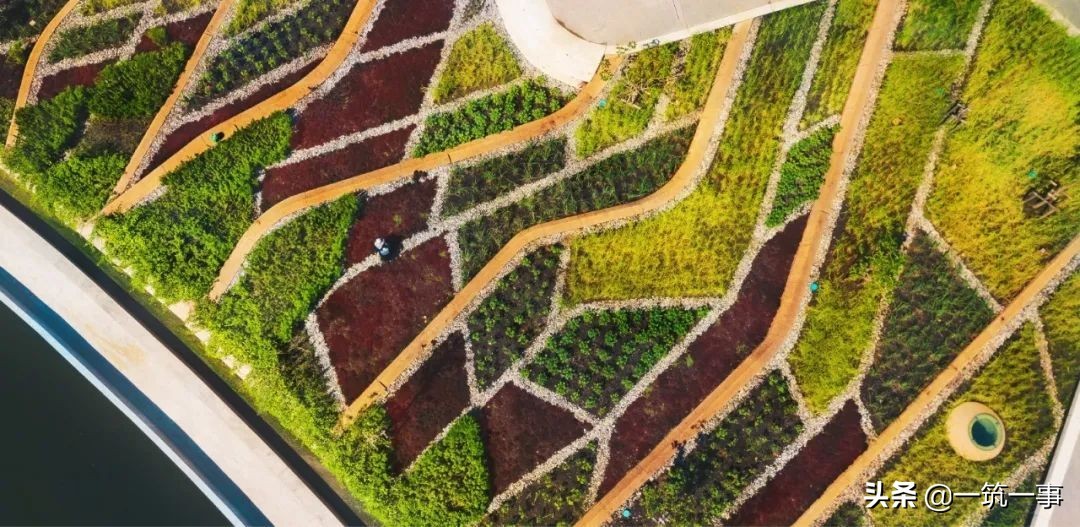

屋顶鸟瞰，小型蓄水池散布在农田中。 ©LANDPROCESS
在大范围的农田之外，项目还规划了大量公共空间。屋顶最高点是一个巨型露天剧场，拥有全景式的观景视野。田间纵横交错的步道也为游人提供了丰富的游览体验。
屋顶的巨型露天剧场 ©LANDPROCESS

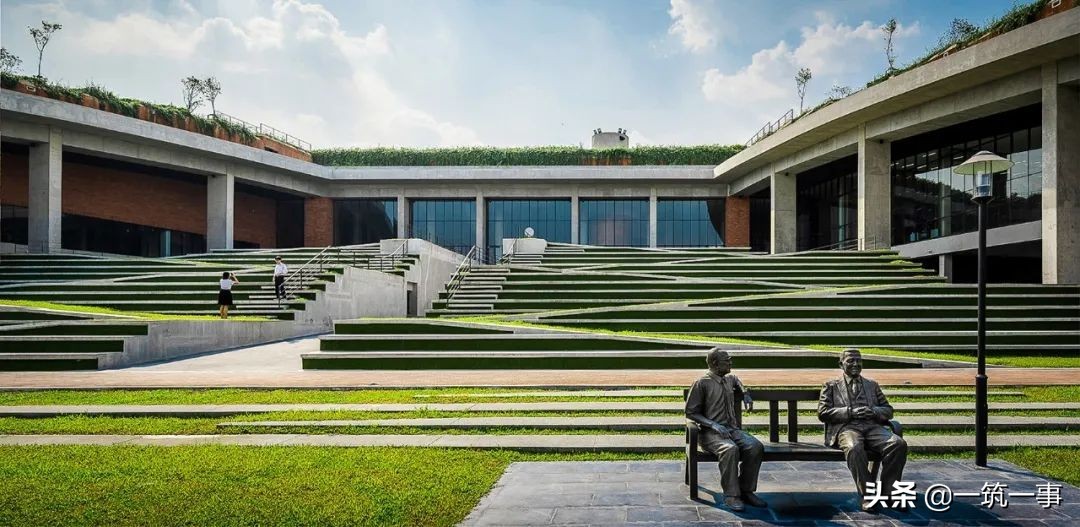

底层的露天阶梯广场 ©LANDPROCESS

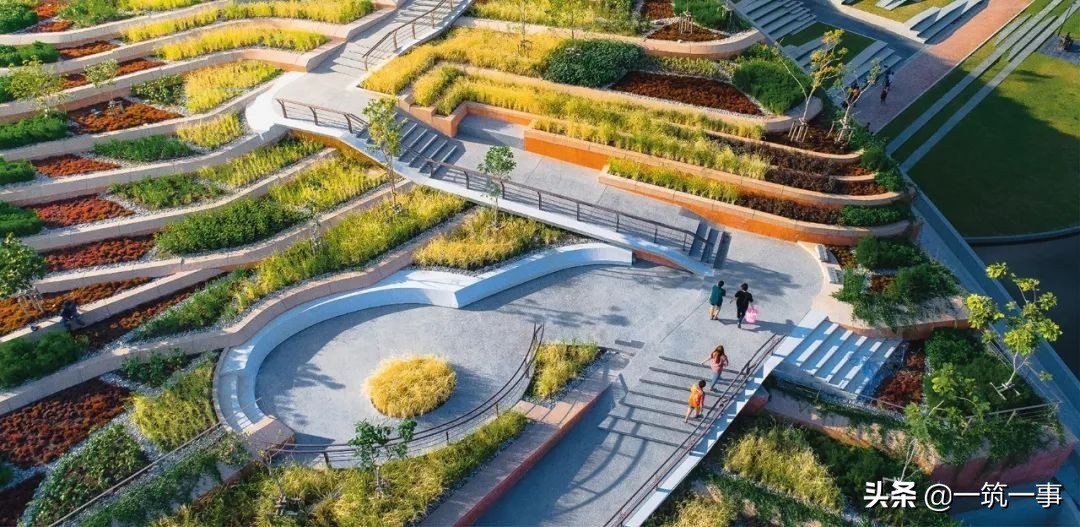

丰富的交通动线 ©LANDPROCESS
04
WERFT 16 办公大楼
自然、和谐的屋顶加建
设计：Kresings Architektur
地点：德国诺伊斯
建成时间：2020

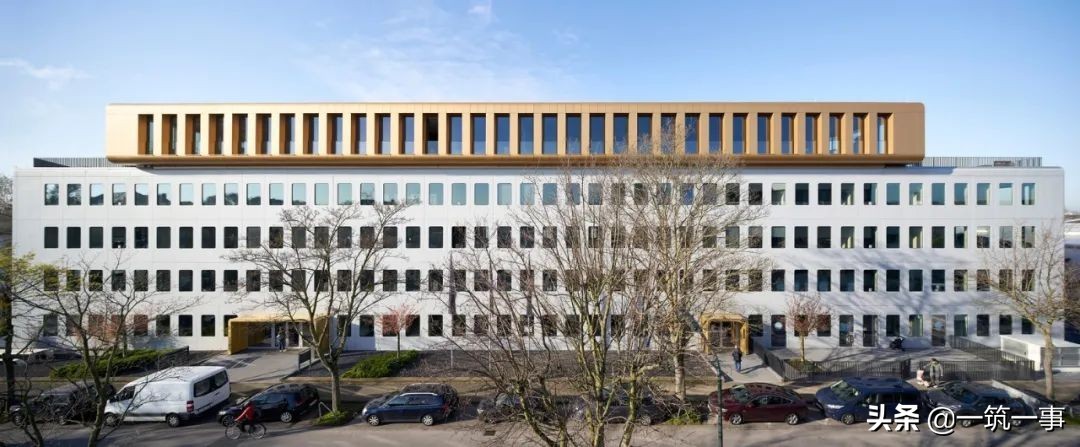

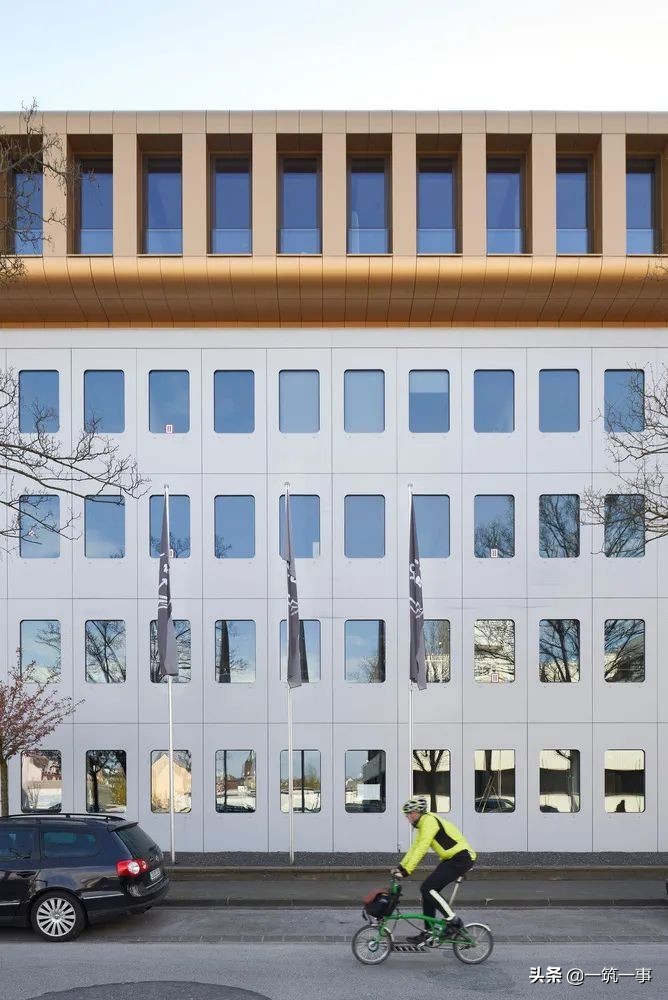

办公大楼正立面全貌 ©Nils Koenning
德国北威州莱茵河畔诺伊斯县的这栋四层办公楼建于上世纪八十年代早期，在改造更新中，设计师根据业主的要求，在屋顶加建了一座“金色帽檐”式的建筑。

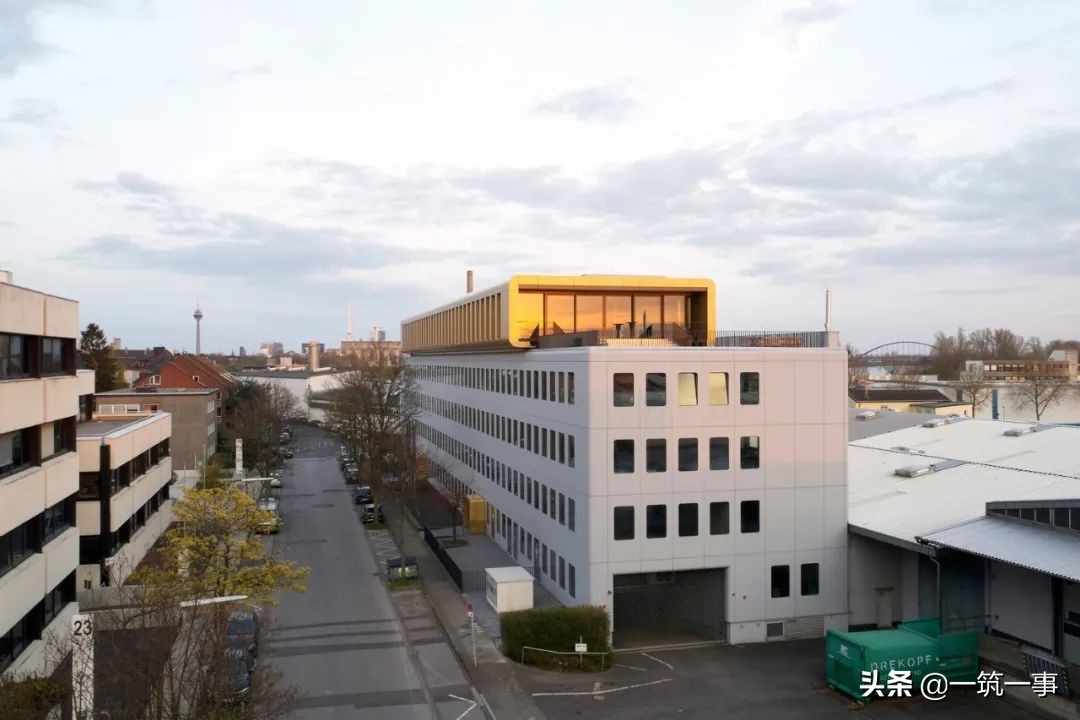

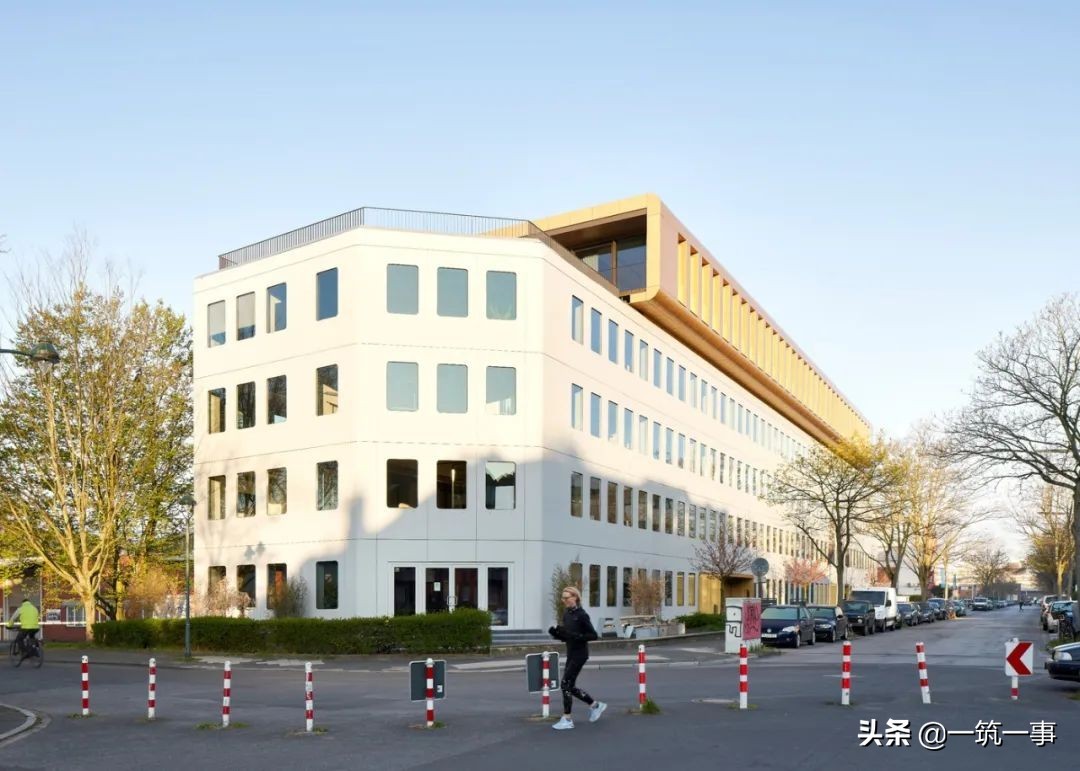

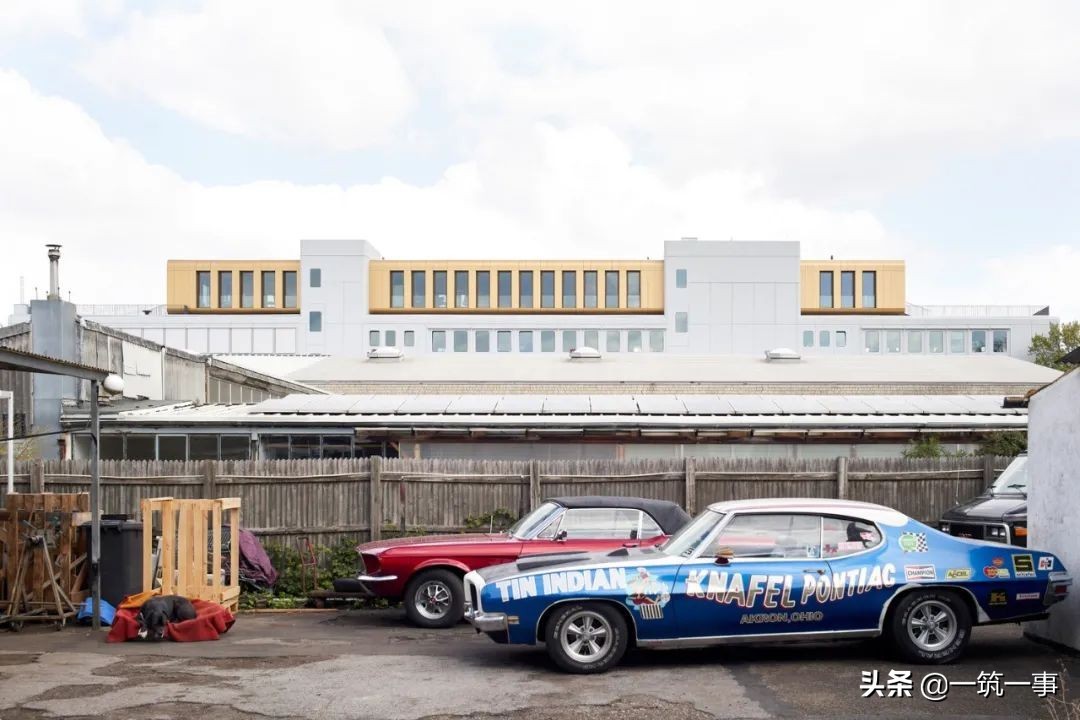

从侧面、背面望向办公楼 ©Nils Koenning
建筑原有的金属板幕墙立面和独特的圆形窗户被设计师运用到屋顶加建的设计中。新建筑以圆角轮廓呼应着老建筑的经典元素，立面覆材则选择了金色金属板，来凸显新与旧的结合。“金色盒子”悬挑于大楼的正立面上，纵向拉伸的窗框高居屋顶，拥有开阔的视野，凹陷的设计则提升了遮阳效果。

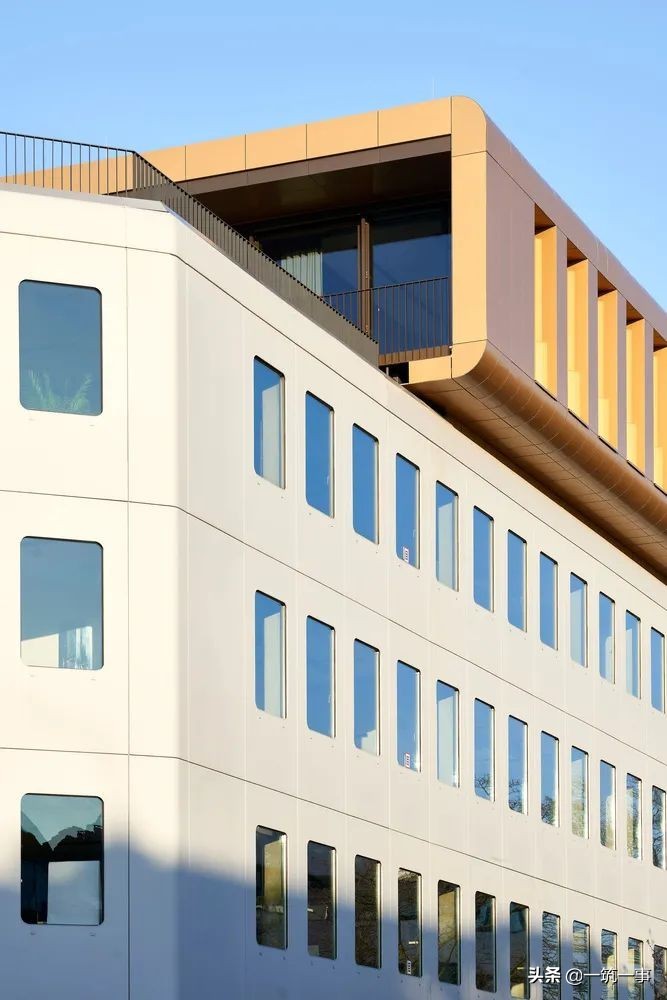

屋顶加建的圆角形状与原有建筑的圆角窗框搭配起来十分和谐，金色与老建筑立面的银灰色相辅相成，简约、自然。 ©Nils Koenning

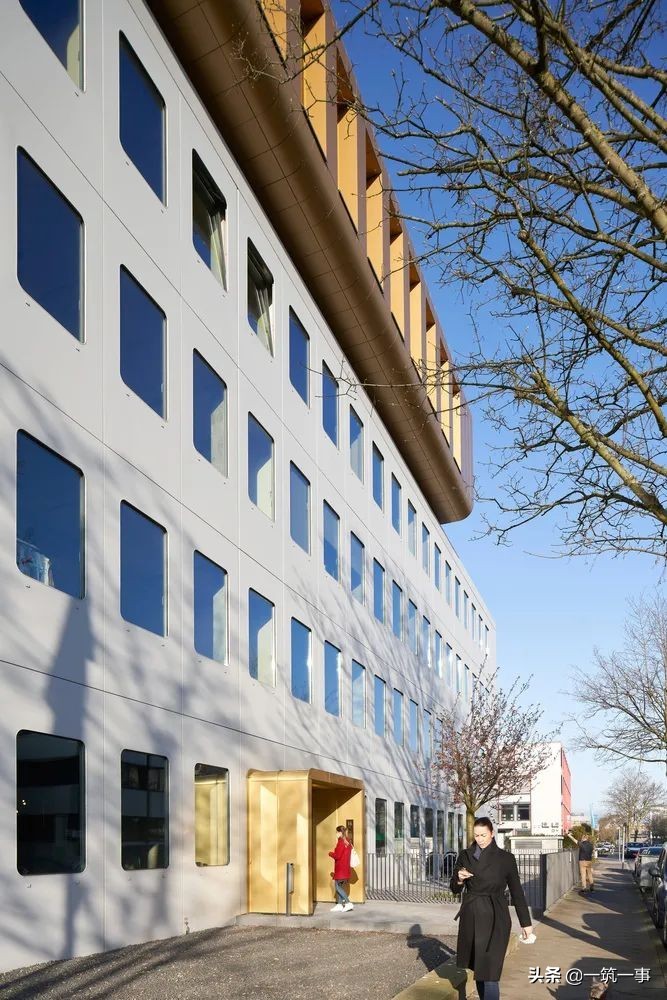

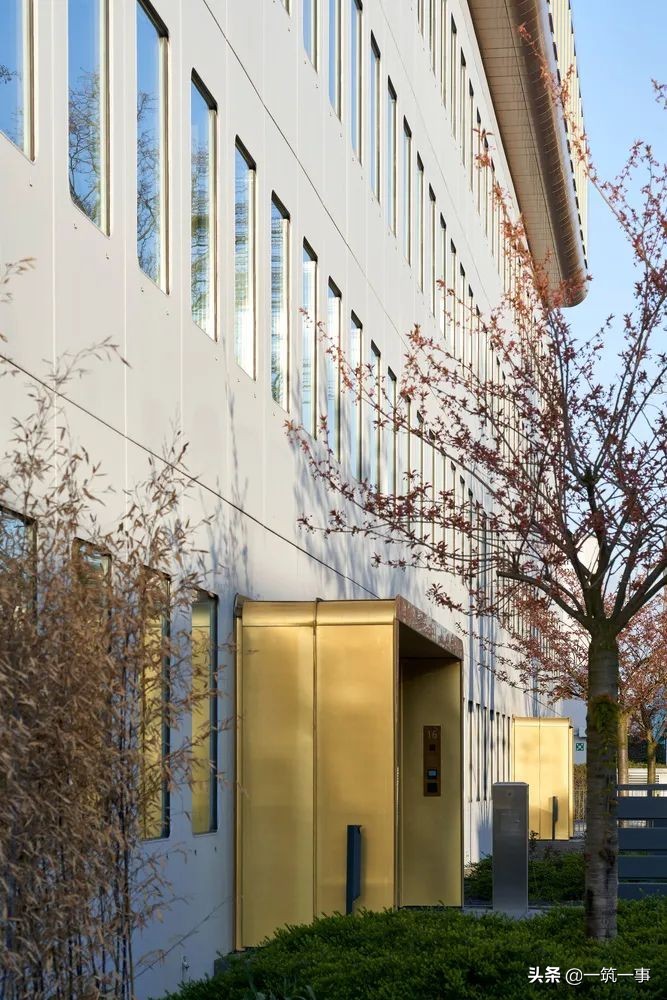

底楼入口处外扩的门廊也与屋顶采用相同的设计风格，让建筑上下有一种融合感，整体更和谐。 ©Nils Koenning

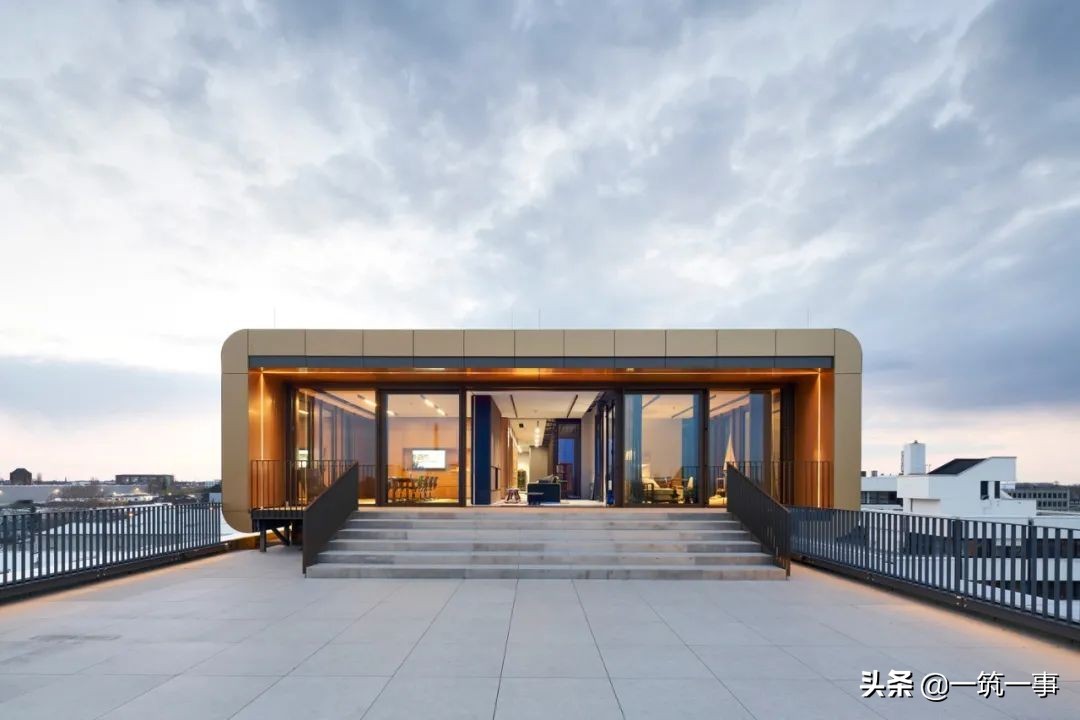

“金色盒子”的屋顶入口 ©Nils Koenning
05
Design Orchard 创意孵化园
新加坡核心商圈的屋顶花园广场
设计：WOHA
位置：新加坡乌节路
建成时间：2019

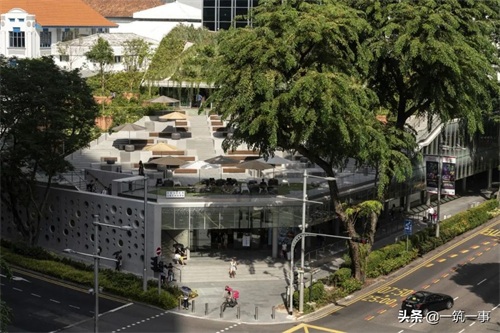

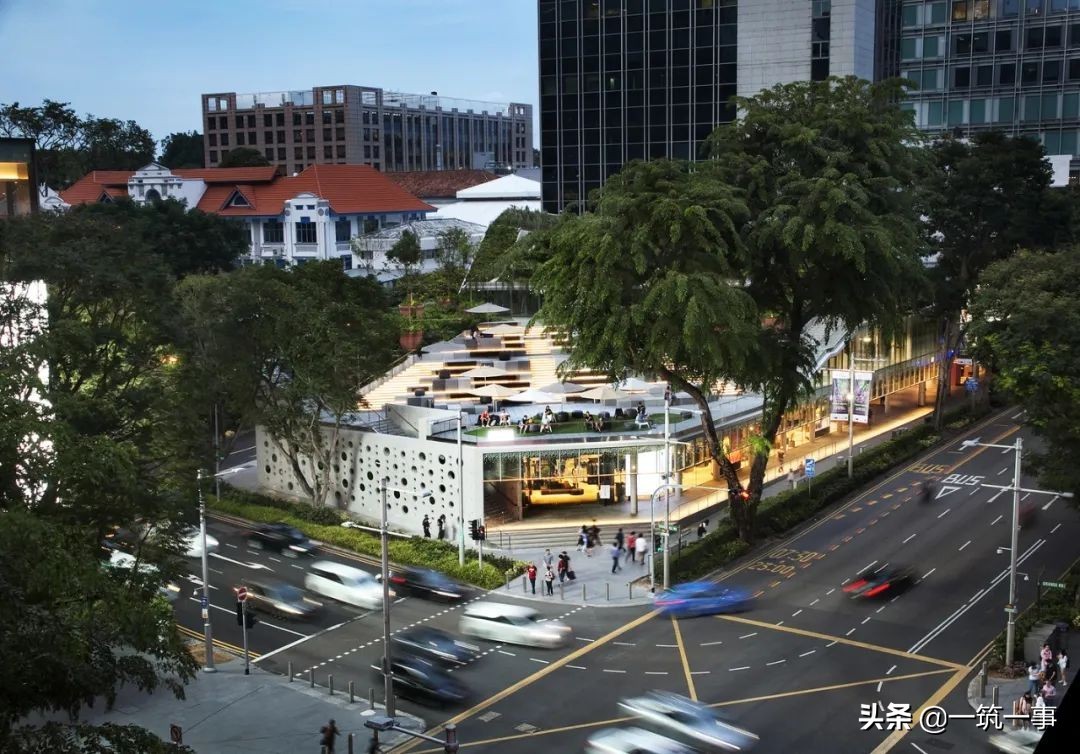

Design Orchard创意孵化园位于繁华的乌节路 ©Patrick Bingham-Hall
Design Orchard的屋顶被设计成一个阶梯式的花园广场，让这座身处新加坡核心商圈乌节路的创意孵化园成为繁华都市中别具魅力的一处地标。

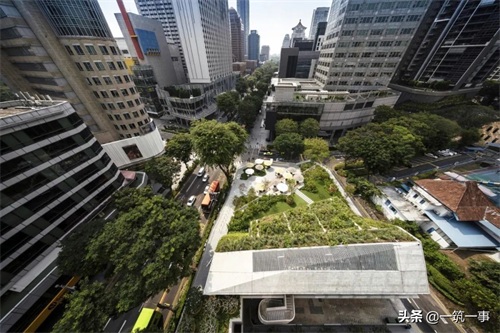

项目鸟瞰 ©Darren Soh
这座集孵化器和零售店于一体的创意生活空间拥有三层楼的体量。花园广场位于二楼的屋顶，这个公共空间面朝十字路口，成为一个拥有开阔视野的小广场。如果在此举办户外时装秀、音乐会等活动，很容易成为附近的焦点，产生显著的宣传效果。

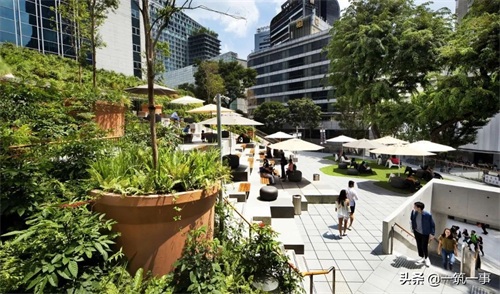

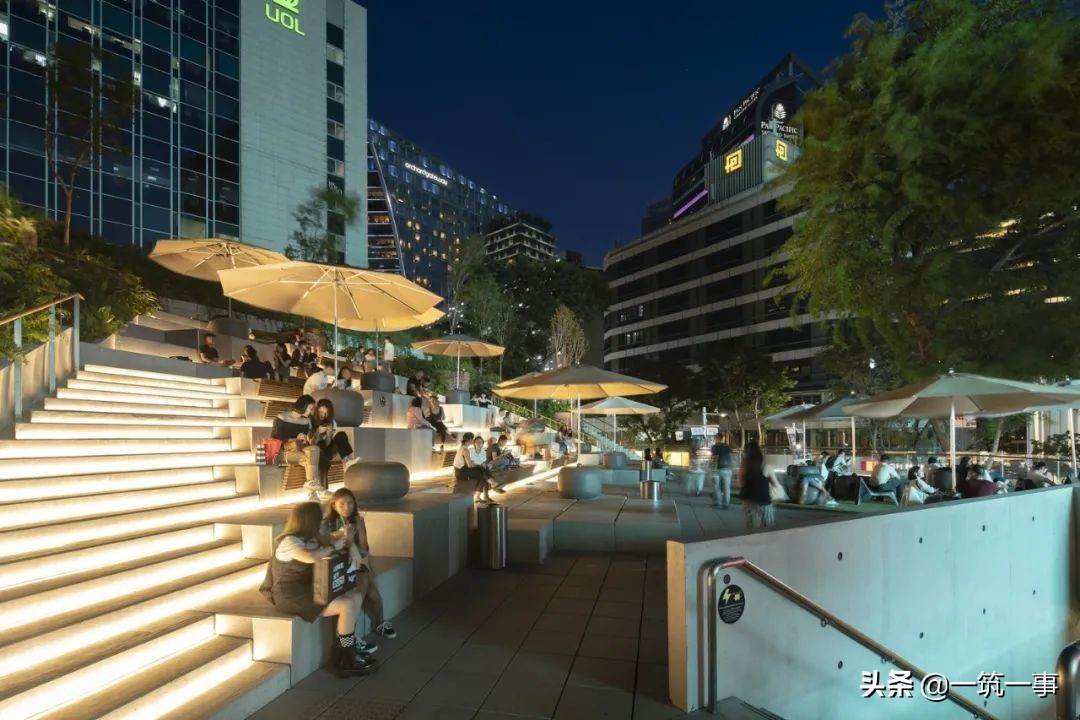

屋顶的广场 ©Darren Soh
顺着楼梯上到屋顶广场的顶端，这里正好是三楼的露台，设计师在此规划了一片绿地，与三楼屋顶的植被一起组成了环绕广场的“口袋花园”，整个公共空间得以呈现出花园广场的形态。

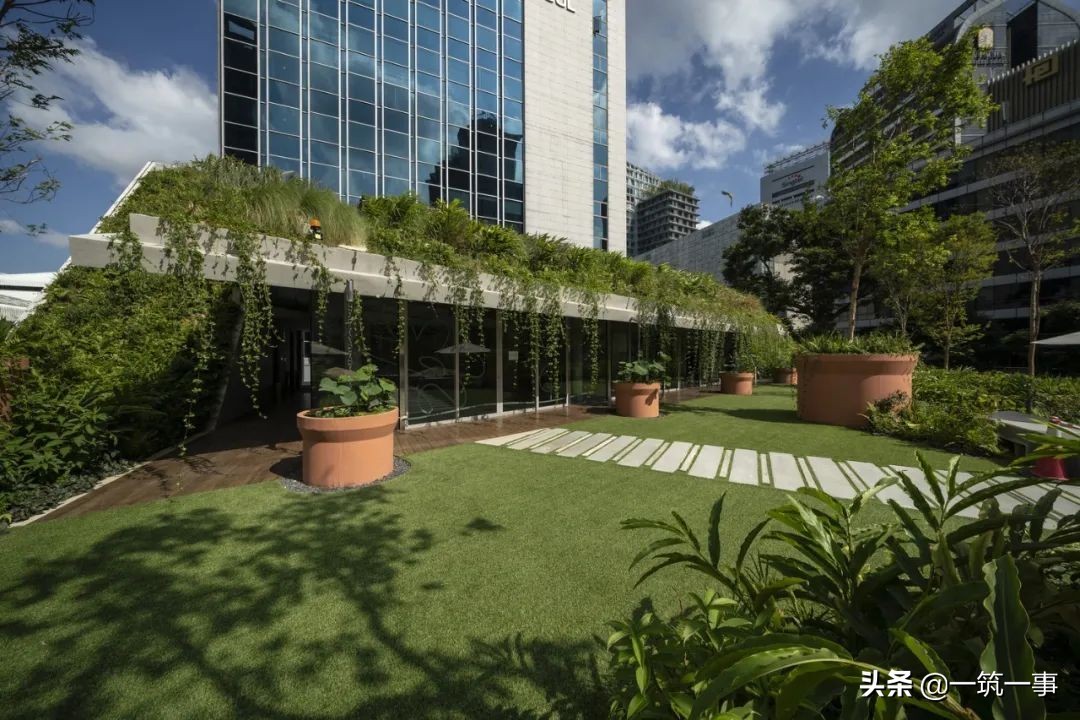

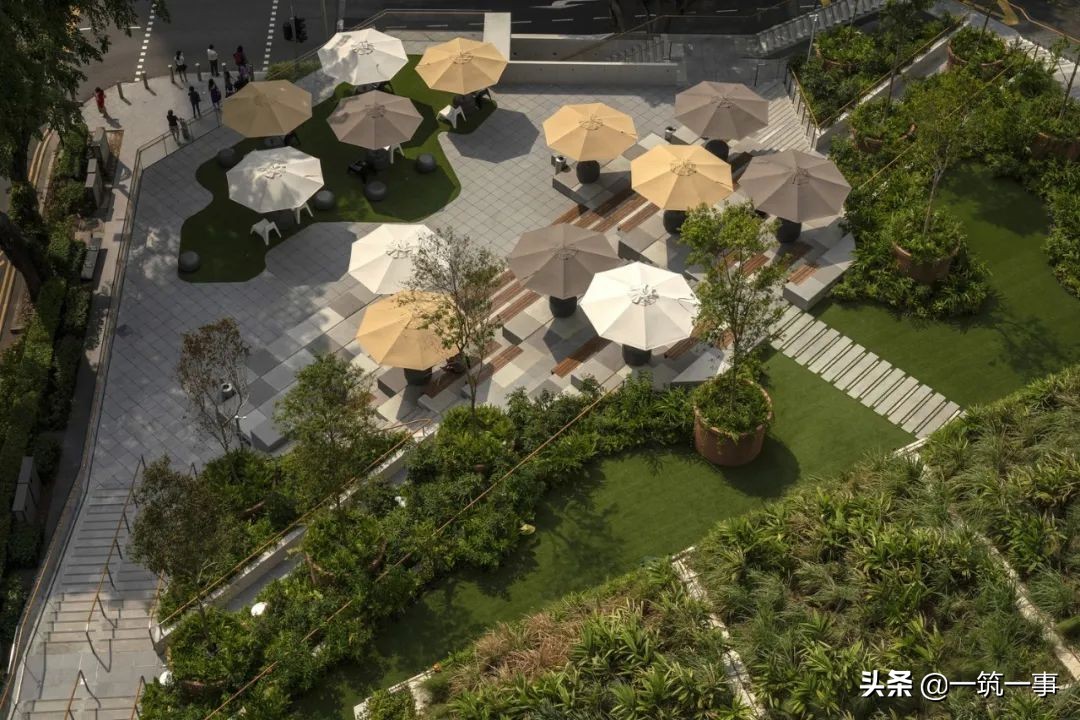

楼梯顶端正好是三楼的露台，这里是一片绿地。 ©Darren Soh

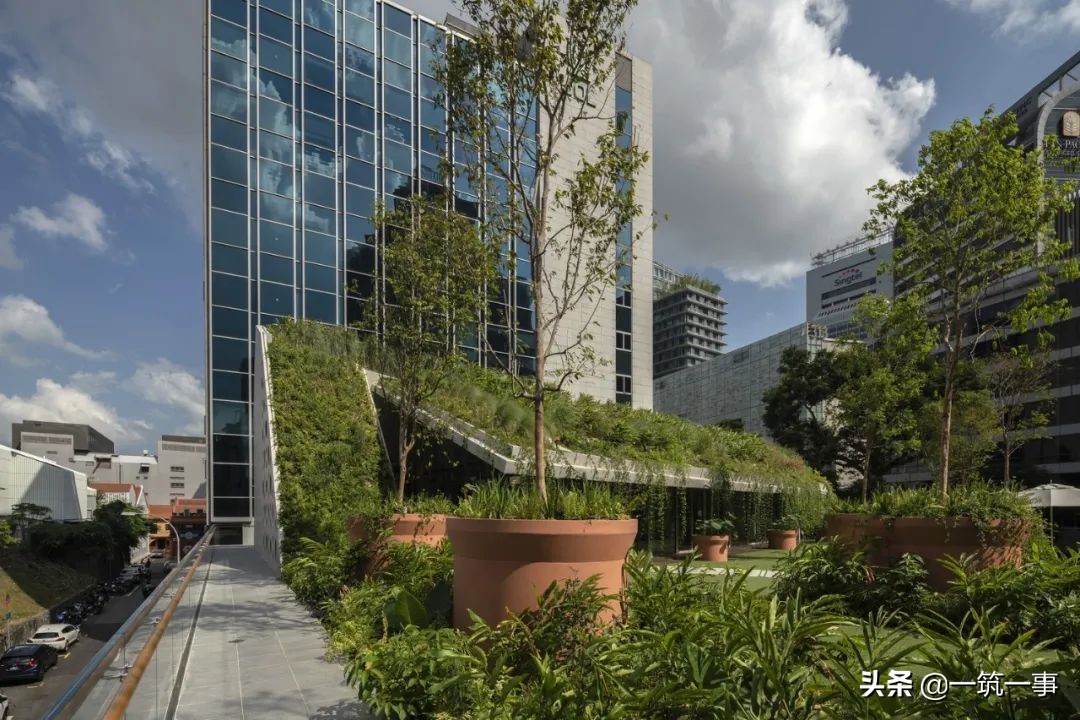

三楼屋顶与楼梯顶端的绿化形成了一个“口袋公园” / 上 ©Patrick Bingham-Hall；下 ©Darren Soh
06
Reforma 180 直升机停机坪
直升机停机坪下的商务空间
设计：Coss + Bodin, Tomas Janka, Undecorated
位置：墨西哥墨西哥城
建成时间：2016

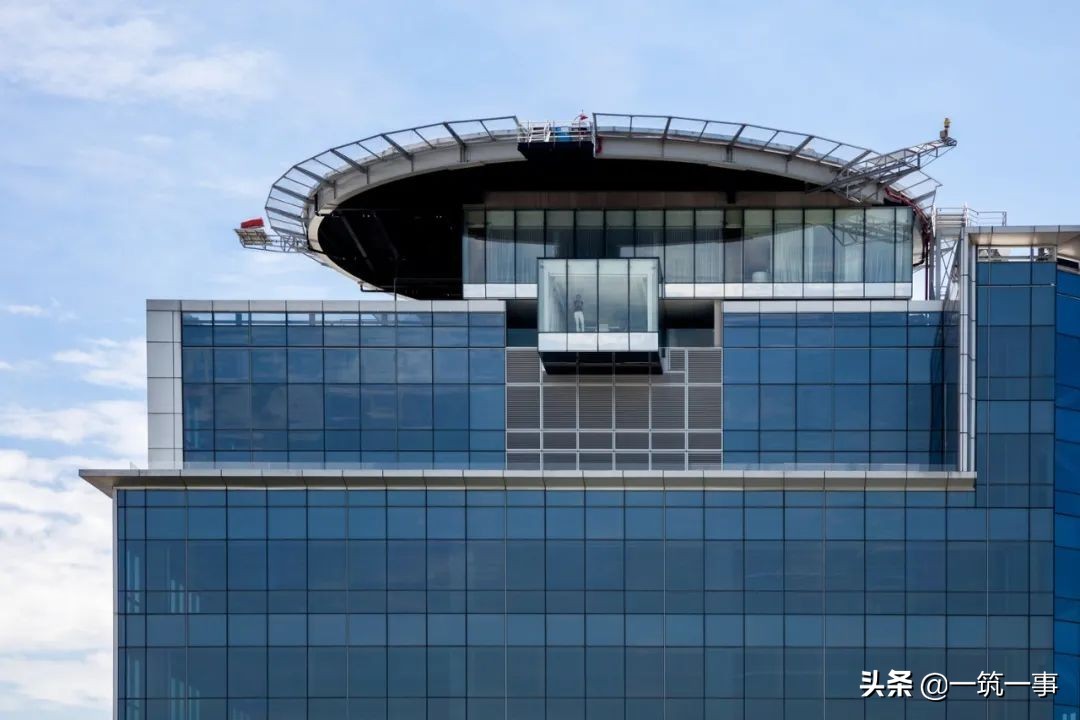

位于直升机停机坪下的商务空间 ©Rafael Gamo
墨西哥首都墨西哥城因其高居世界前列的直升机保有量，而跻身“世界直升机之城”之列。大量的私人直升机成为城中商业巨搫们往返家与办公室的常用交通工具。
Reforma 180是城中一座163.7m高的大楼，为了方便住在城外的客户搭乘直升机进城参加商务会议，大楼顶部的直升机停机坪下规划了一个商务空间。

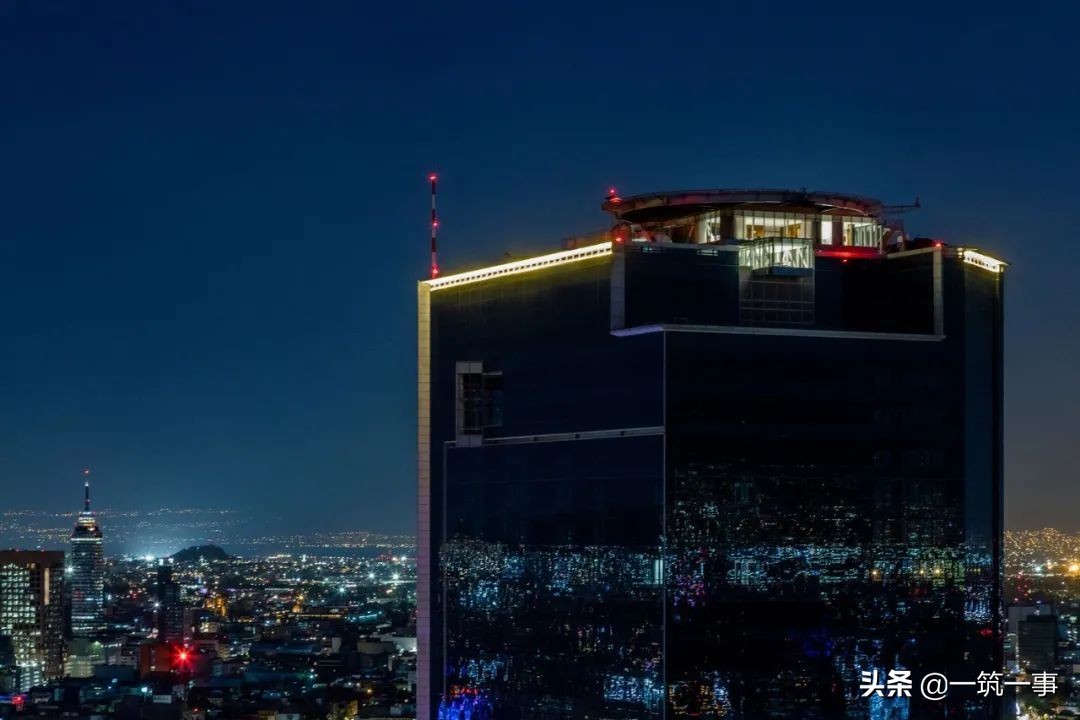

夜色中的停机坪与商务空间 ©Rafael Gamo

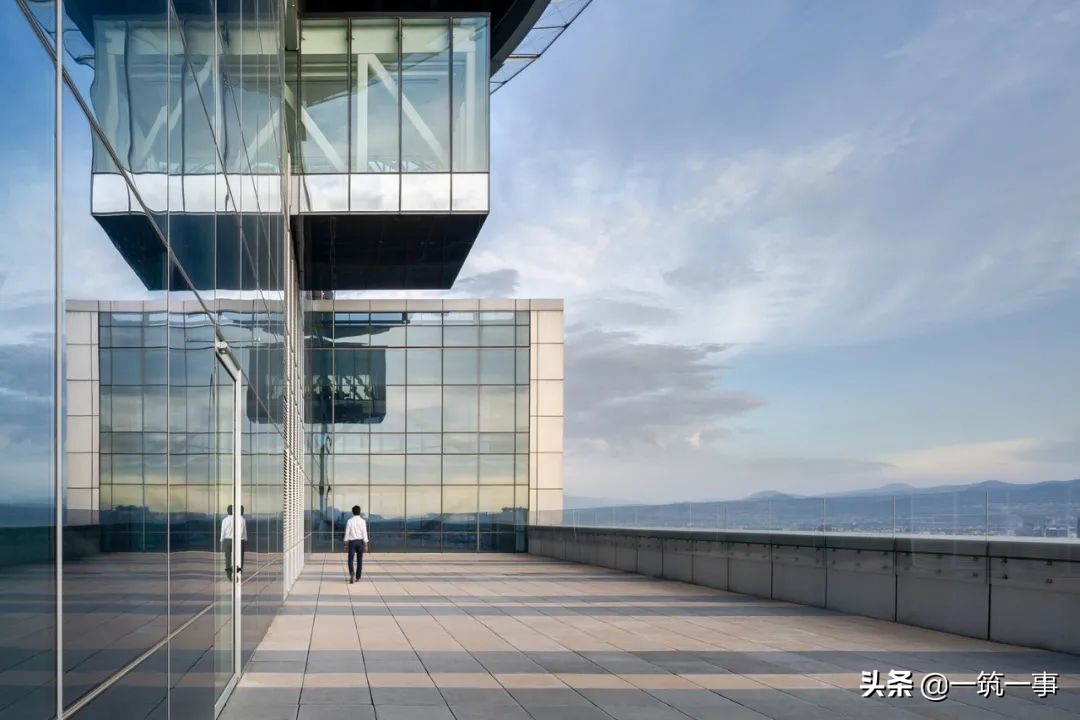

屋顶的露台，上方是停机坪和商务空间。 ©Rafael Gamo
场地拥有7米的净高，因此设计师决定把空间规划成堆叠式的双层空间。包含一个会议室、一个厨房服务间、一个洗手间，以及顶层套房、带屋顶的室外露台和一个通往停机坪的电梯门厅。

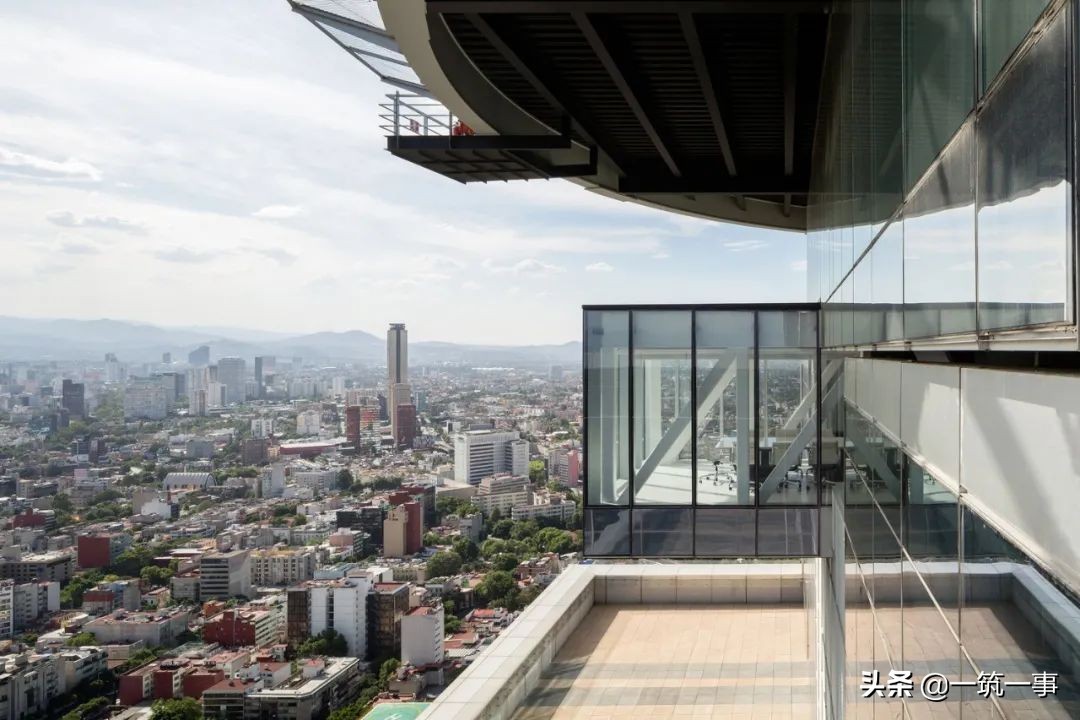

悬挑的会议室穿过建筑立面，在会议室上方是套房。 ©Rafael Gamo
顶层的套房和室外的露台，停机坪正好成为露台的屋顶。 ©Rafael Gamo
位于摩天大楼顶部的会议室和套房自然也拥有了极限的高空视野，能够获得震撼的观景体验。

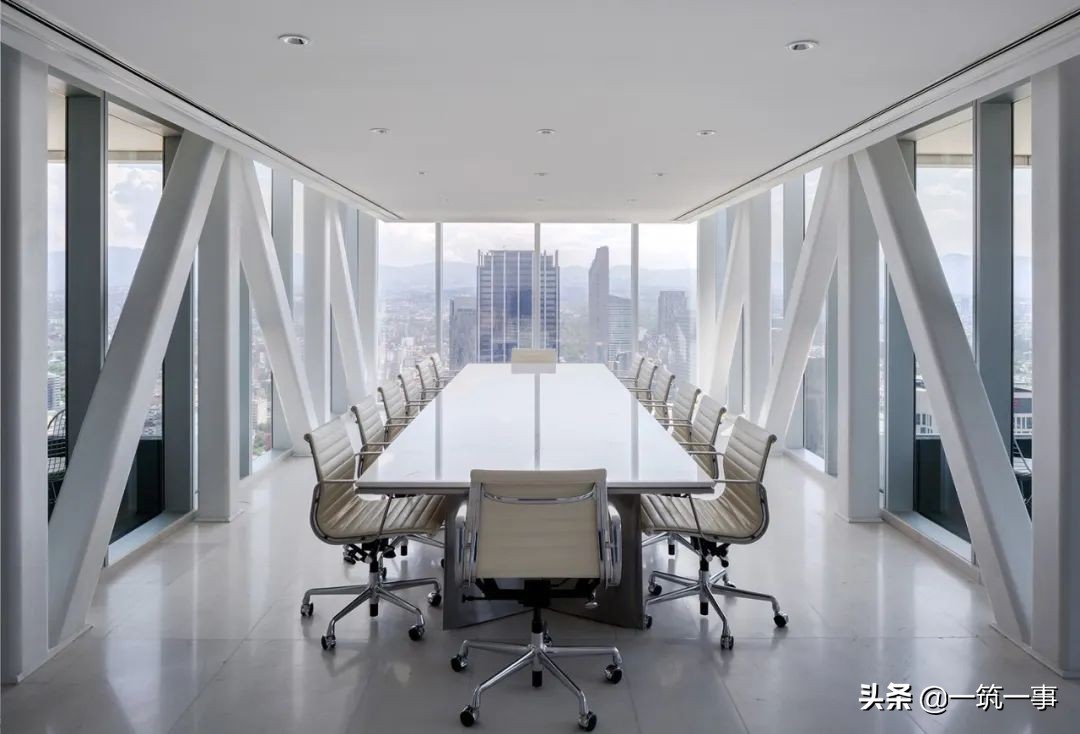

会议室内景 ©Rafael Gamo

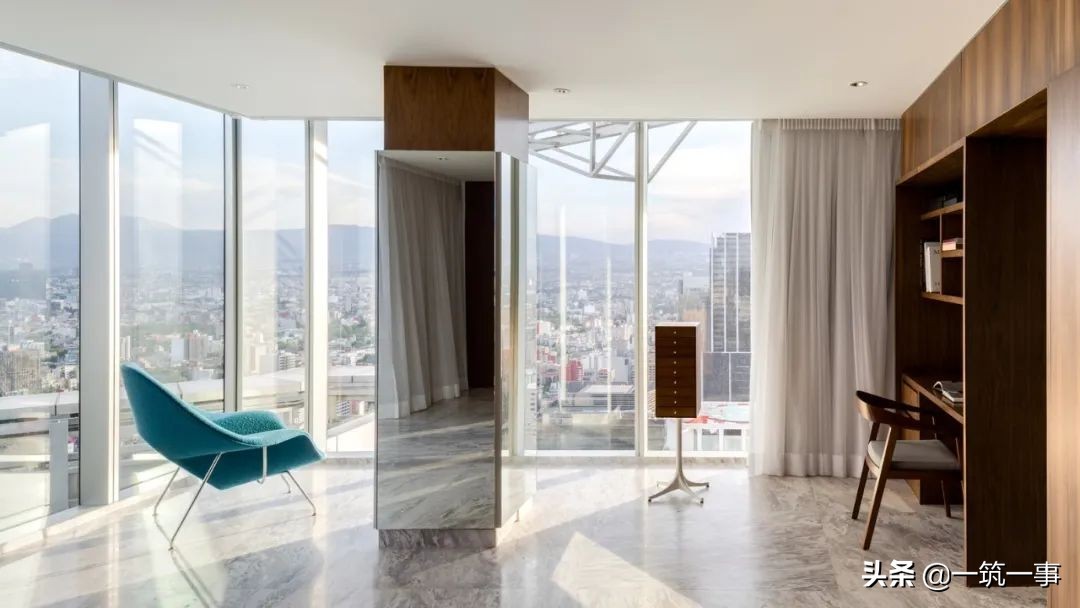

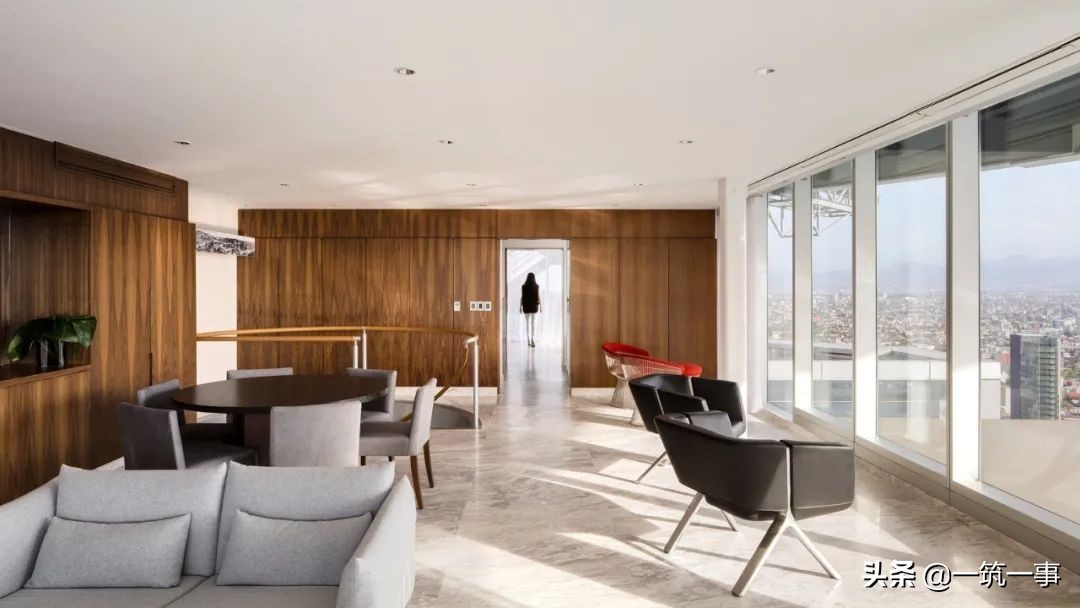

顶层套房内景 ©Rafael Gamo
07
Your Rainbow Panorama
艺术博物馆楼顶的彩虹观景环廊
设计：Studio Olafur Eliasson
位置：丹麦奥胡斯
建成时间：2011

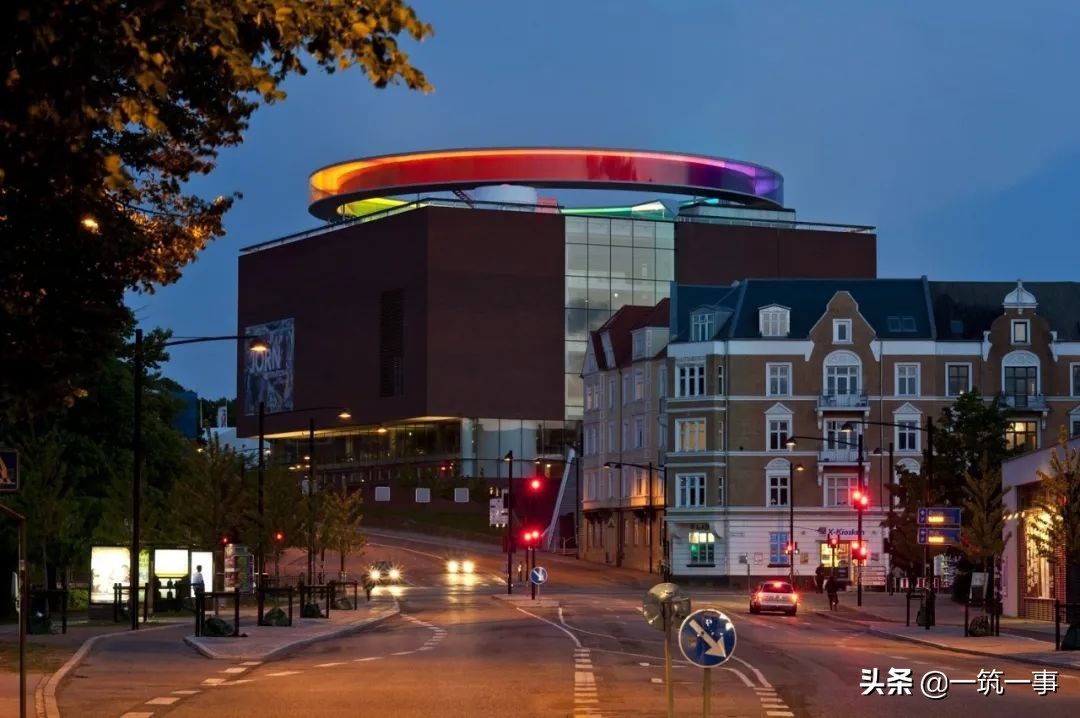

夜幕下的奥胡斯艺术博物馆和屋顶的彩虹环廊 ©Ole Hein Pedersen
冰岛籍丹麦裔艺术家Olafur Eliasson为丹麦奥胡斯艺术博物馆（ARoS Aarhus Kunstmuseum）设计了一个永久性的艺术装置——Your Rainbow Panorama（你的彩虹全景），一座位于博物馆楼顶的彩虹色玻璃全景环廊。

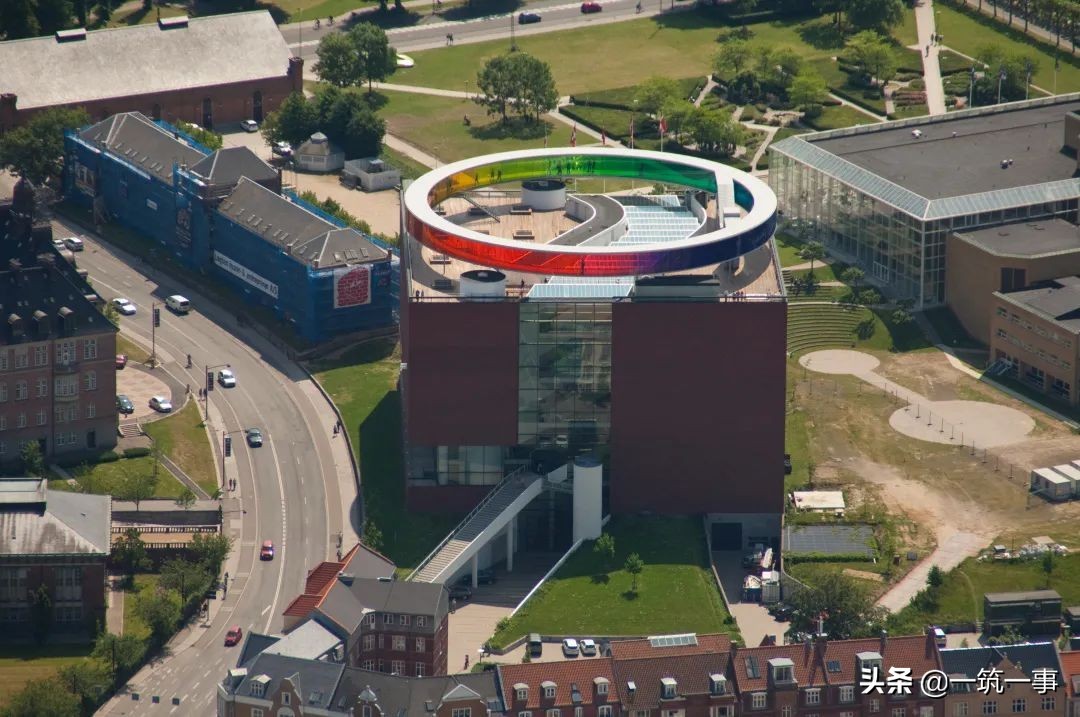

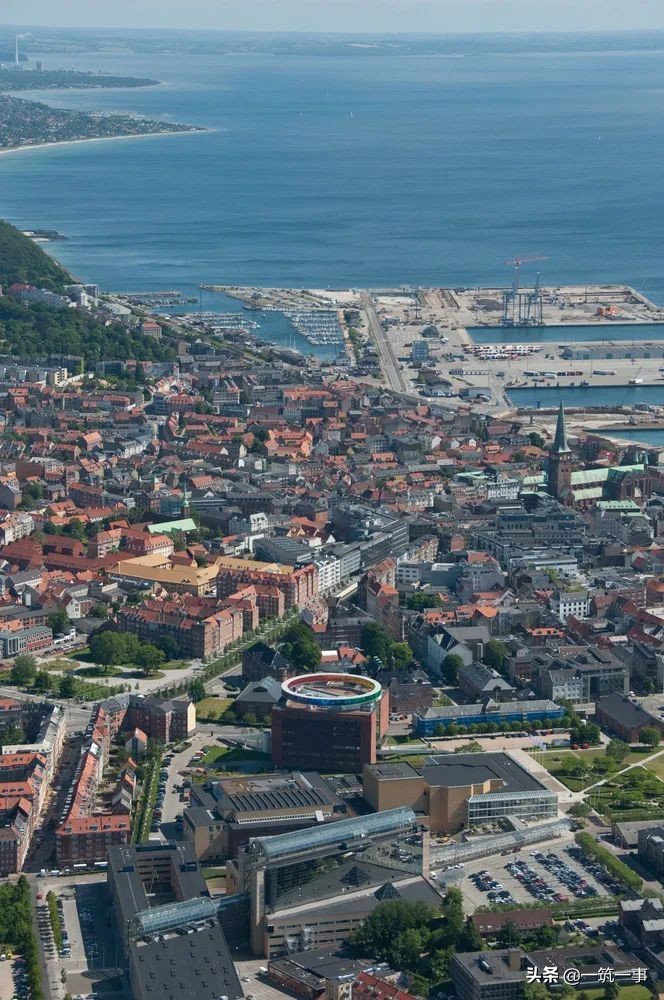

博物馆及奥胡斯市城区鸟瞰 ©Petri & Betz

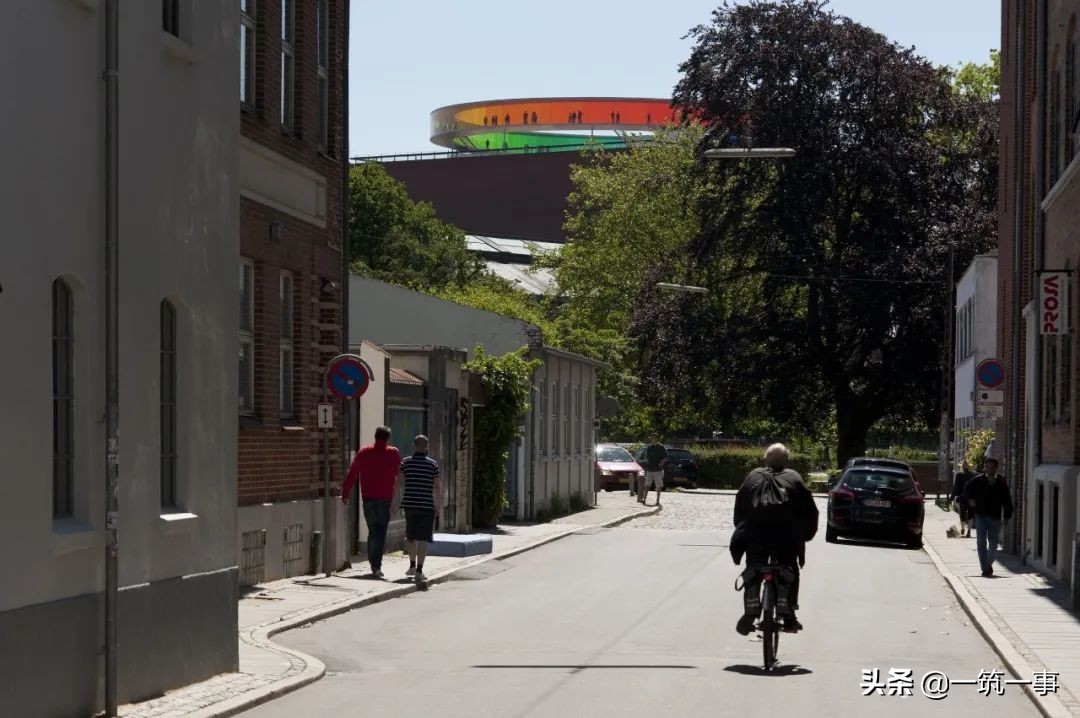

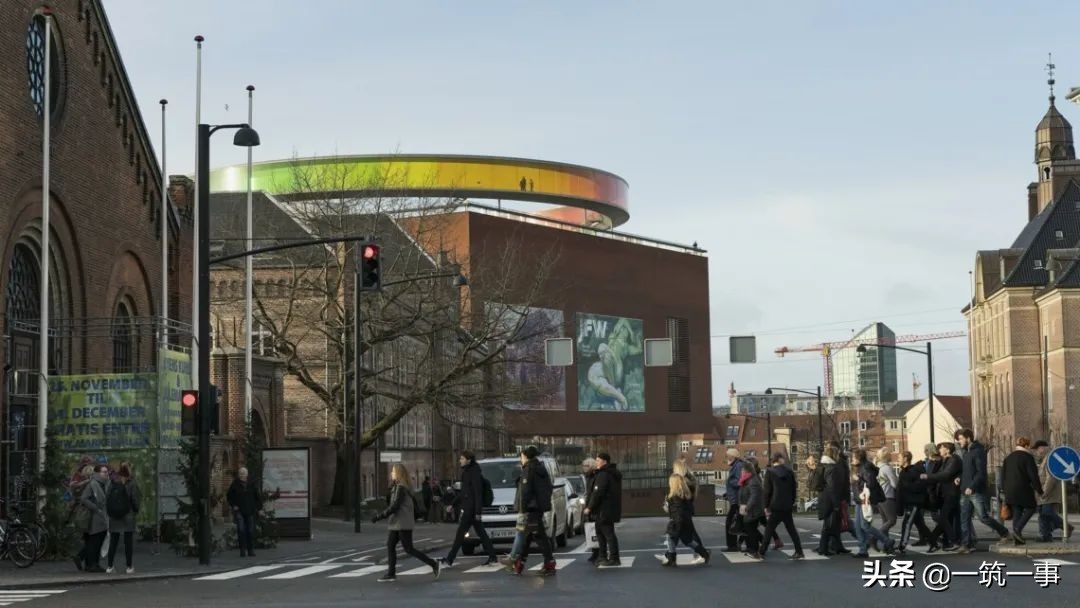

在城中不同方位看到的博物馆 ©Bo Amstrup
在城中不同方位看到的博物馆 ©Ole Hein Pedersen
这座150米长、3米宽的玻璃环廊用钢量达200吨，仅玻璃就重达60吨。12根3.5米高的柱子将直径52米的环廊撑起，环廊的部分区域更挑出屋顶边缘，让游客能够在环廊中尽览胡斯市城区的风景。

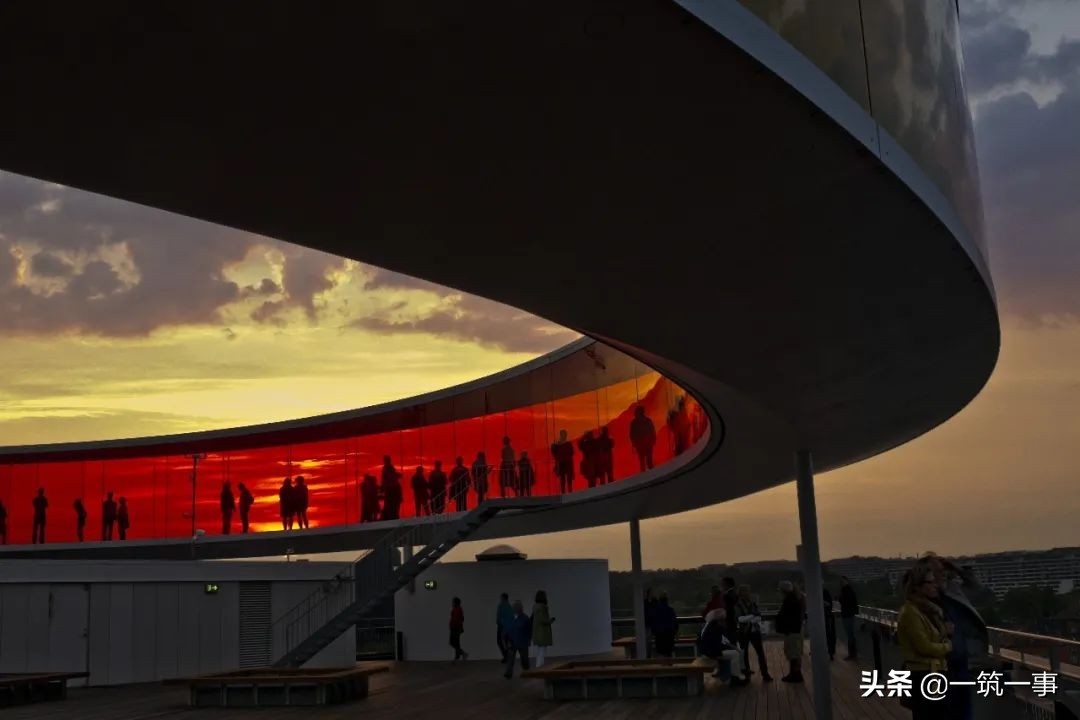

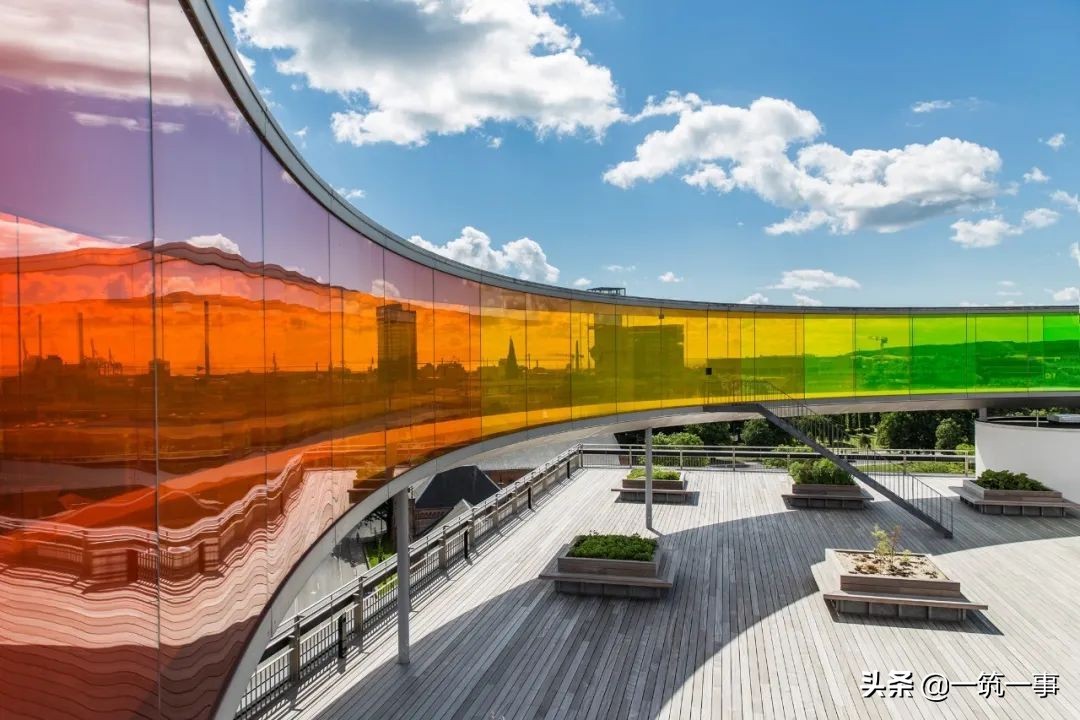

屋顶的彩虹环廊 ©Ole Hein Pedersen
彩虹色的玻璃为游客的视野戴上多彩的滤镜，成为观察这座城市的独特体验。

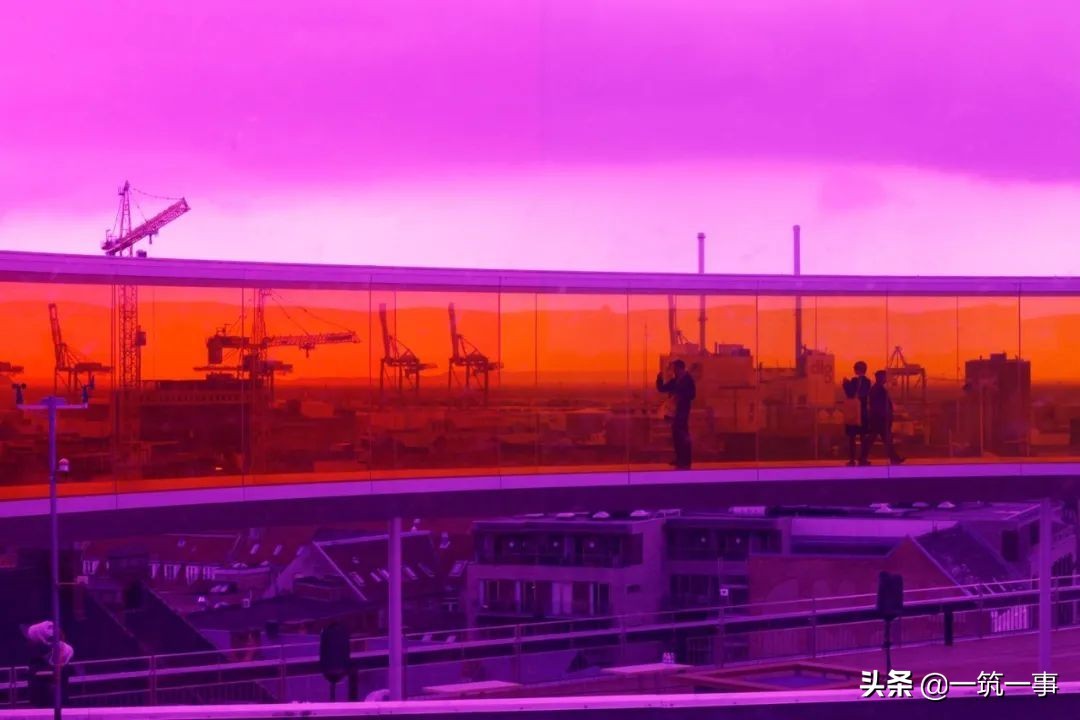

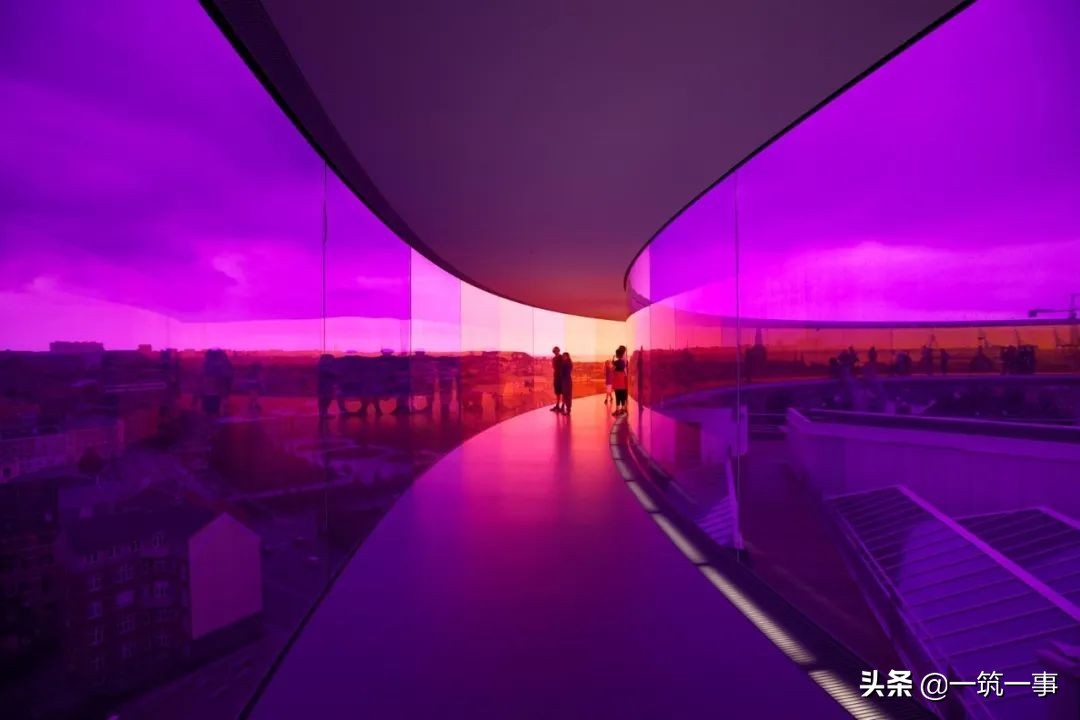

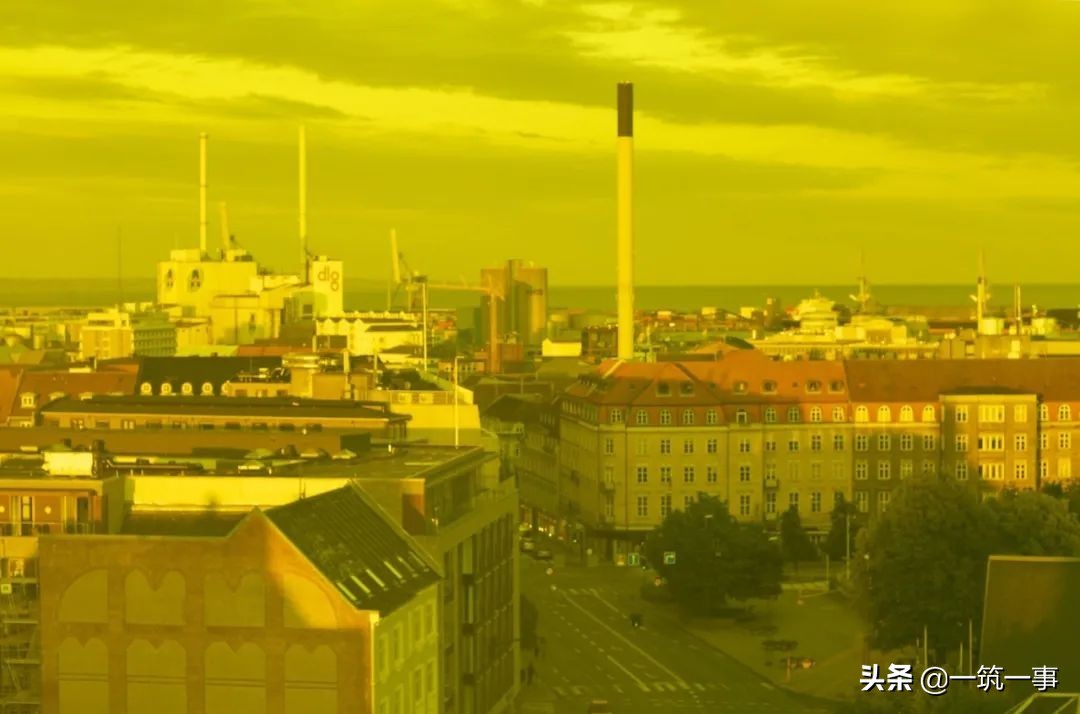

“彩虹滤镜” ©Studio Olafur Eliasson
环廊与下方的屋顶以楼梯和电梯相连，屋顶铺设木地板，还设置了众多种植盆、休闲椅和一个休息室，营造出一个休闲广场般的空间环境。

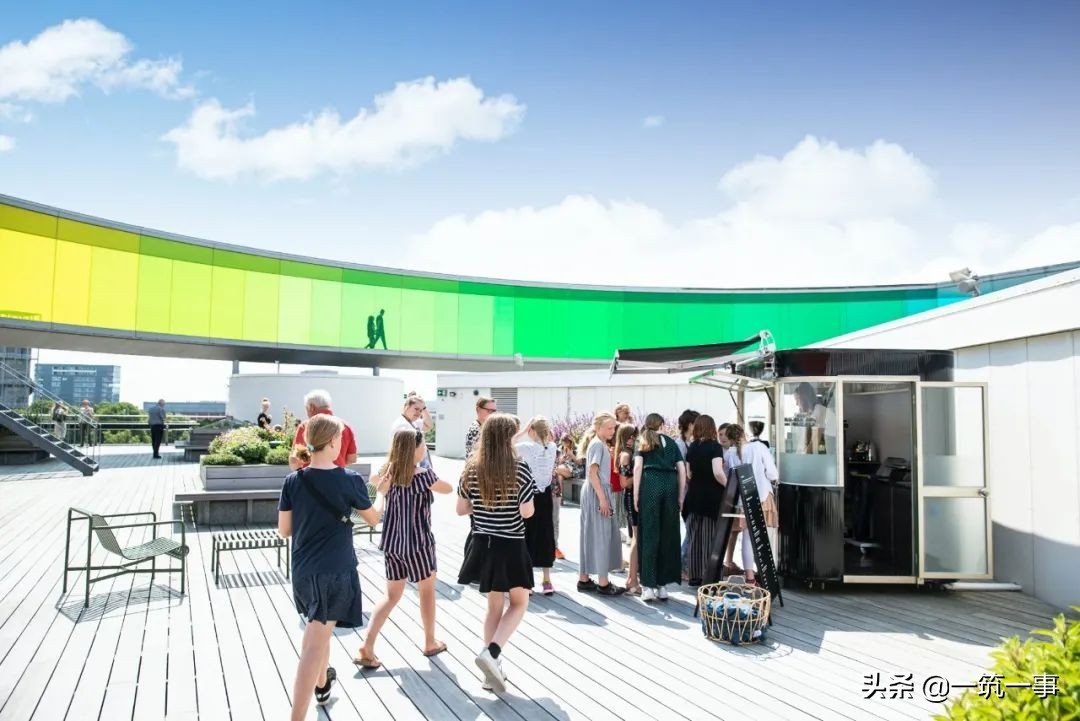

屋顶的“休闲广场” ©Lise Balsby
环廊下方的屋顶上设置了附带休闲座椅的种植盆 ©ARoS Aarhus Kunstmuseum

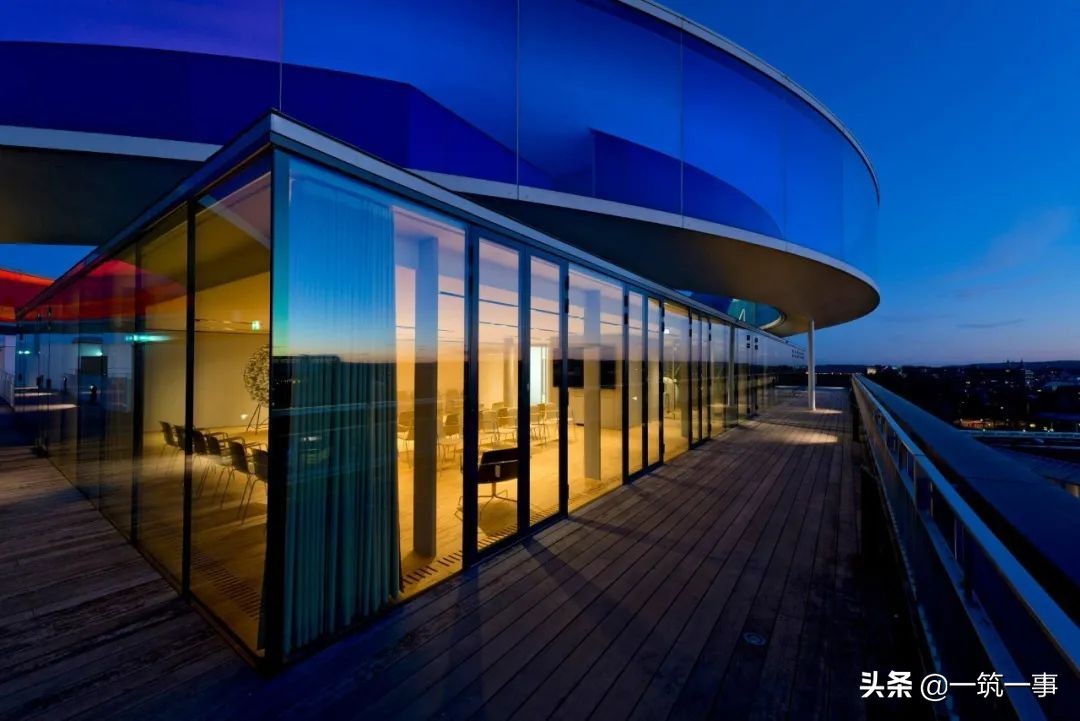

环廊下方的休闲室 ©ARoS Aarhus Kunstmuseum
08
La Pista 500
昔日屋顶试车道，今日“空中花园”
设计：Benedetto Camerana
位置：意大利都灵
建成时间：2021

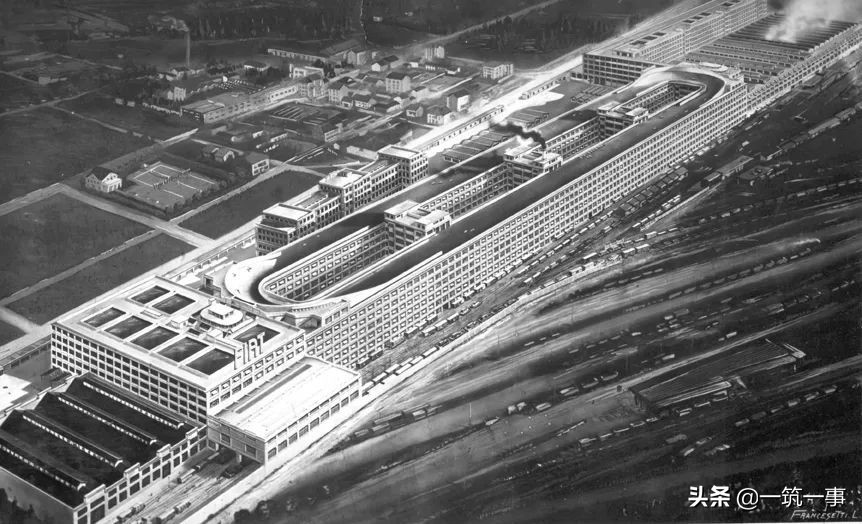

Lingotto工厂旧貌，屋顶的试车跑道是其标志。/ 图片来自网络
屋顶修汽车跑道——这种在今天看起来仍然充满想象力的设计早在1923年便在意大利都灵实现了，它就是菲亚特Lingotto工厂的屋顶环形试车道。这座由意大利建筑师Giacomo Mattè-Trucco于1916年设计的建筑共五层，是当时欧洲最大、世界第二大的汽车工厂，也是世界上第一条屋顶赛道。

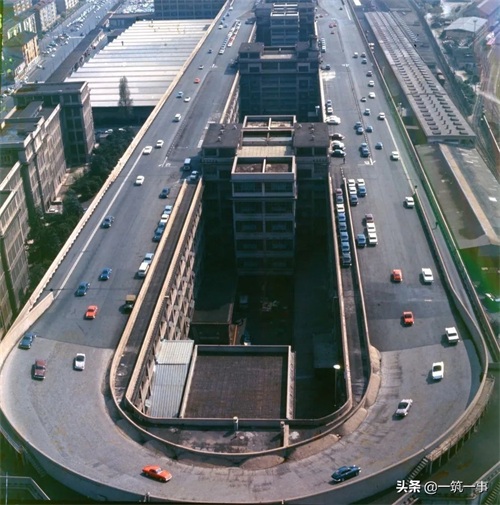

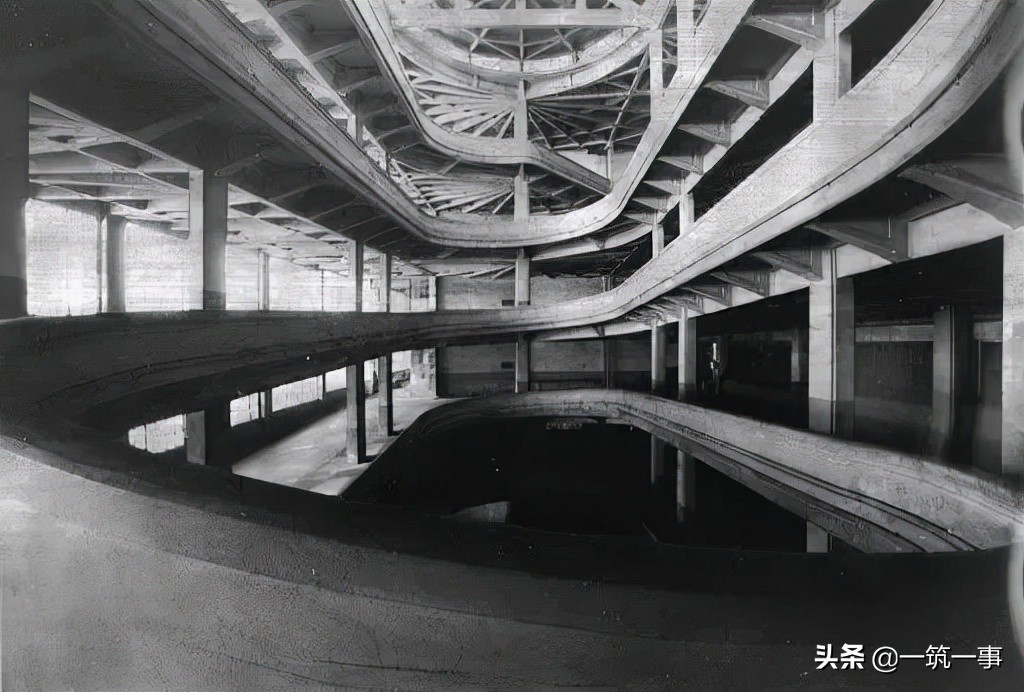

使用中的Lingotto工厂屋顶试车道 / 图片来自网络
建筑内有一条螺旋上升的装配线，汽车零部件进厂后经过完整的装配流程，最终在屋顶完成质检试车。这座意大利的首座钢筋混凝土建筑曾被柯布西耶称赞为“工业史上最令人印象深刻之地”。
Lingotto工厂内部螺旋上升的装配线 / 图片来自网络
1982年，Lingotto工厂停产后，普利兹克奖得主、意大利建筑师伦佐·皮亚诺曾对工厂进行过两次更新改造，将工厂内部变成一个集商业、办公、会议、艺术等功能于一体的综合性城市公共空间，屋顶标志性的汽车跑道也一直被保留了下来。

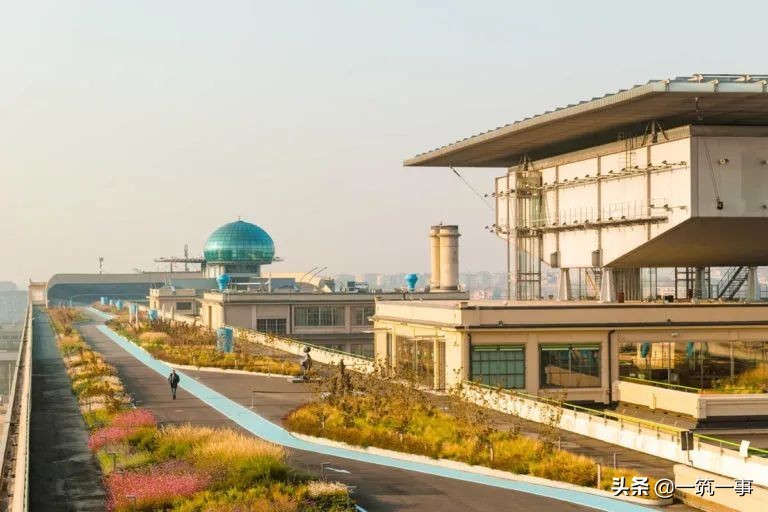

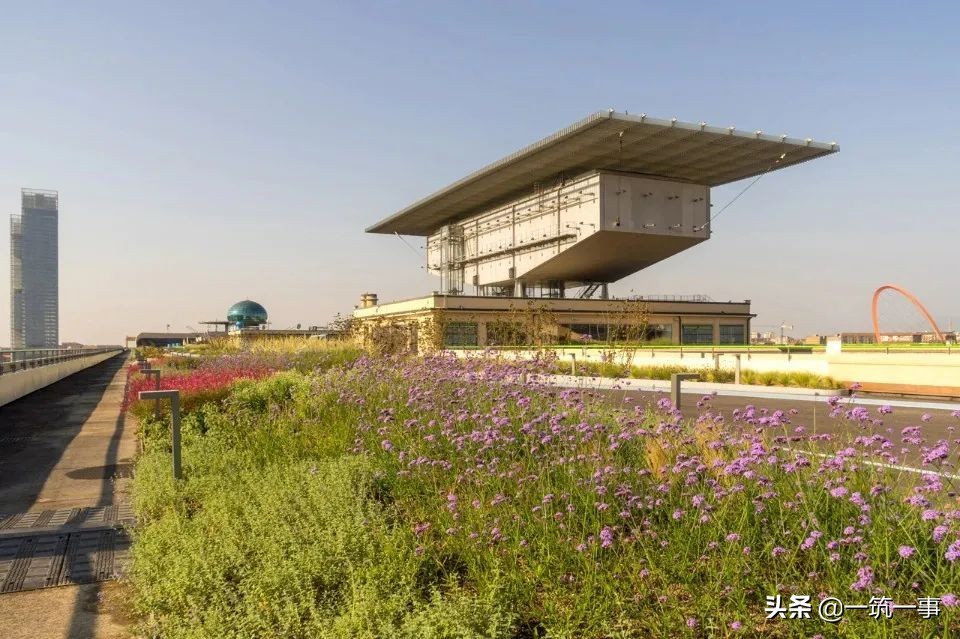

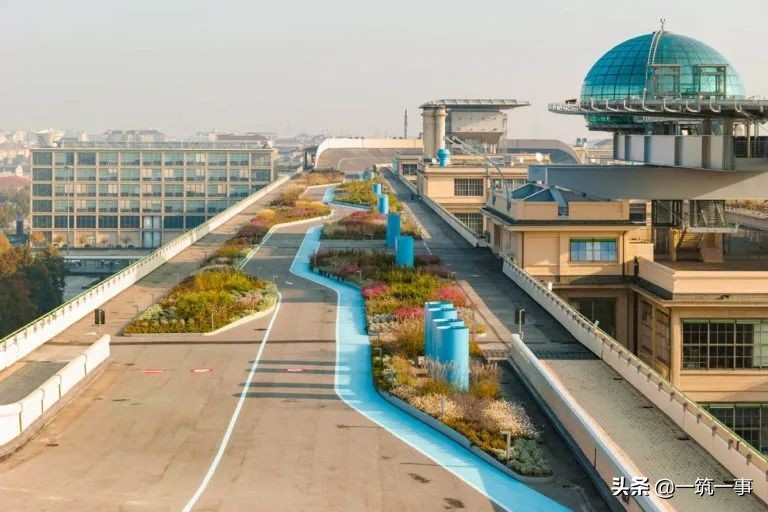

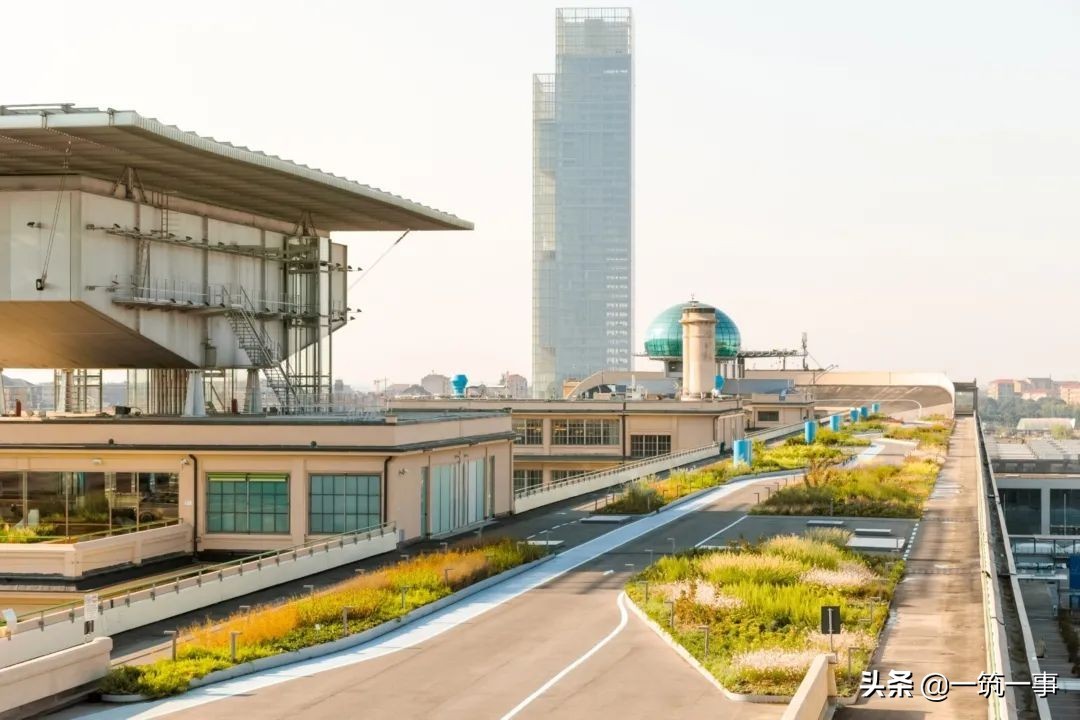

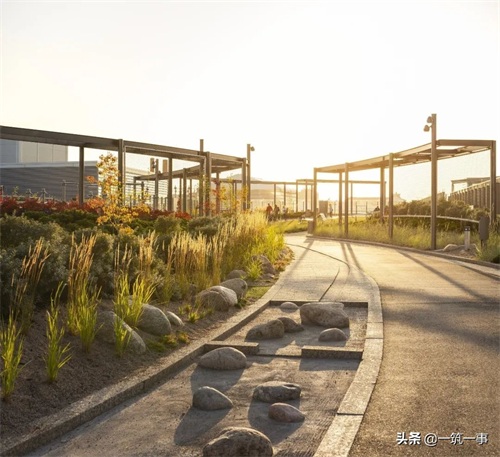

改造后的屋顶花园 ©Marco Schiavone
2019年底，来自都灵的建筑工作室Benedetto Camerana将Lingotto工厂的屋顶改造成了一座“空中花园”。28块大小不一的绿地分散在试车道周围，形成了近7000㎡、种有300种当地植物的花园。

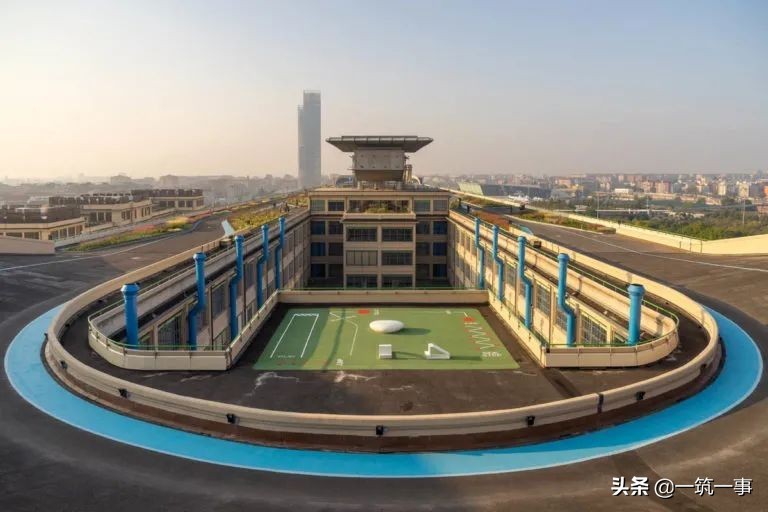

改造后的屋顶花园 ©Marco Schiavone
原有试车道的环道区域被原貌保留，花园中的试车道收缩了尺度，但也留足了行车空间，让屋顶试车道的历史形象依然鲜活。
改造后的屋顶花园 ©Marco Schiavone
09
“沙丘”屋顶
屋顶不一定要绿色花园，也可以是沙丘
设计：Buro Harro
位置：荷兰阿姆斯特丹
建成时间：2021

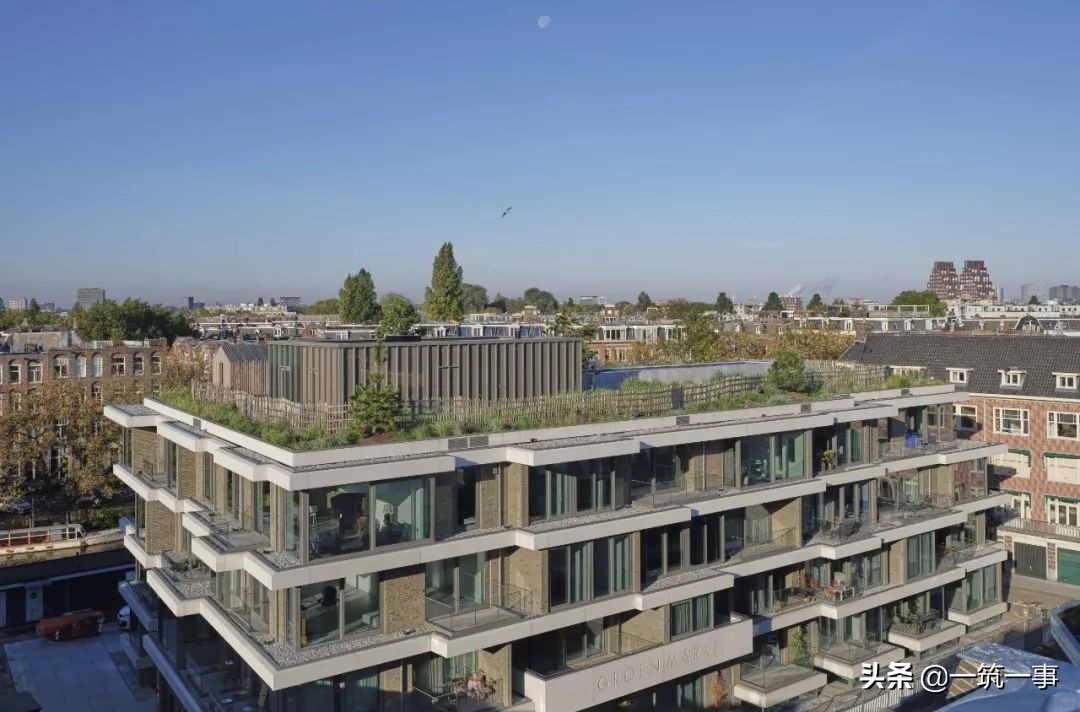

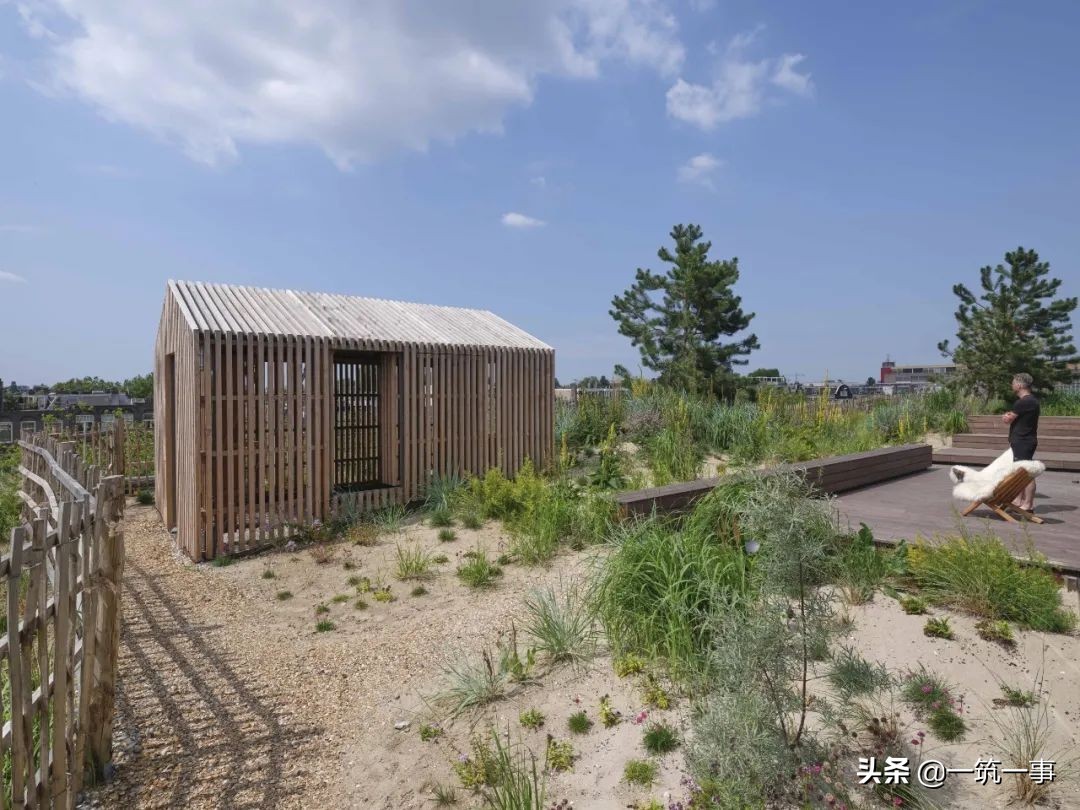

这栋住宅楼有一个不走寻常路的屋顶花园 ©Jeroen Musch
Buro Harro在阿姆斯特丹这栋住宅楼屋顶设计的沙丘景观打破了人们对于屋顶花园绿植成片的惯常印象，创造了以另一种屋顶景观形式来拥抱自然的体验。
这栋住宅楼有一个不走寻常路的屋顶花园 ©Jeroen Musch

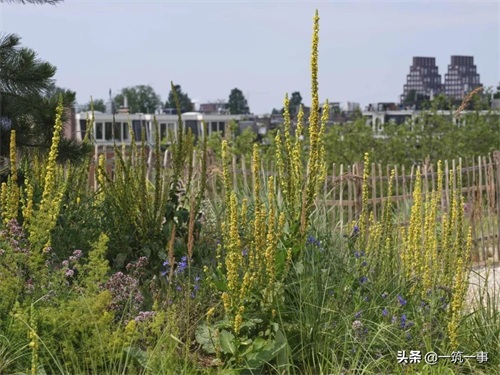

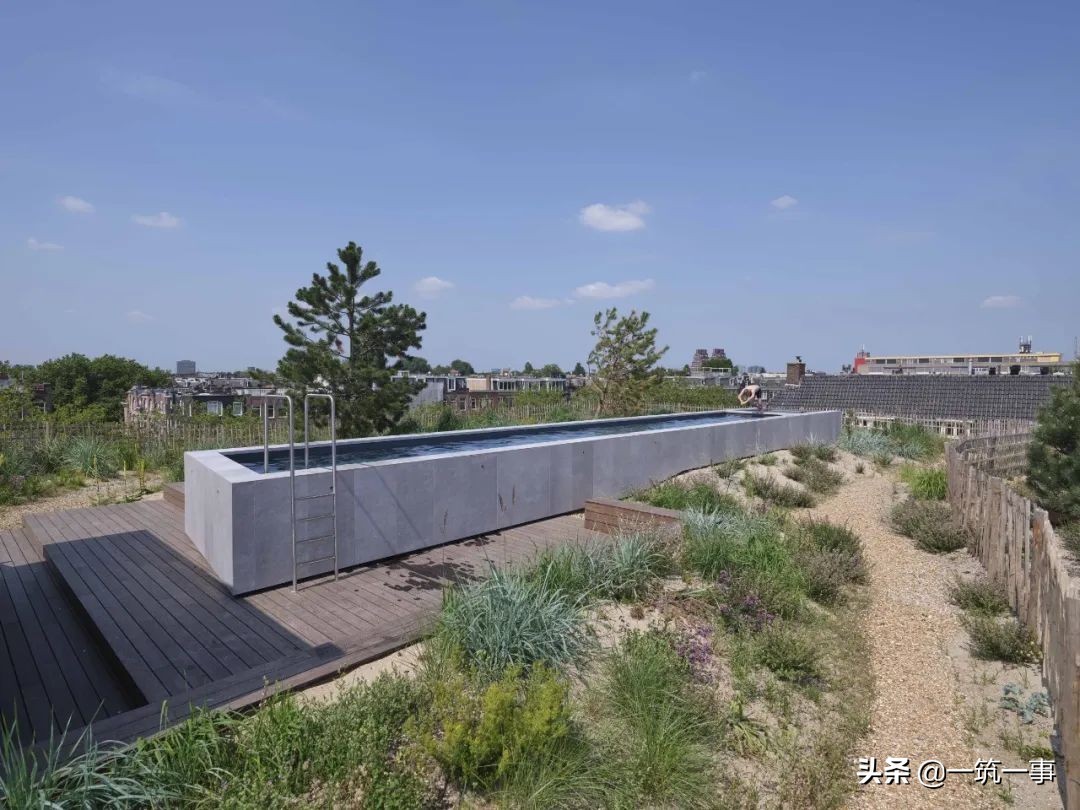

设计师为这片沙丘种上了防风的松树，和固沙的沙生植被，还在沙丘中央设计了一个泳池，并附带一个竹木露台和一座海滩凉亭，营造出海滩沙地的景观环境。植物吸引着蜜蜂之类的昆虫，它们发出的嗡嗡声与城市环境的嘈杂喧嚣混合在一起，给人以海边听涛般的体验。
这栋住宅楼有一个不走寻常路的屋顶花园 ©Jeroen Musch

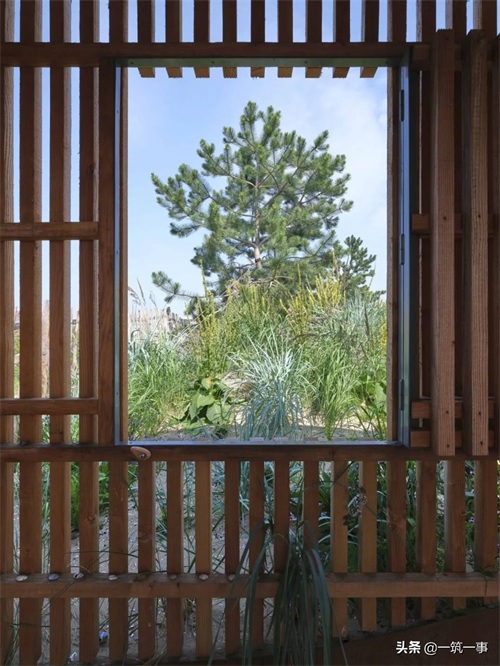

凉亭窗口的景色 ©Jeroen Musch
这栋住宅楼有一个不走寻常路的屋顶花园 ©Jeroen Musch
10
Bryga
购物中心屋顶是个大公园
设计：Maanlumo
位置：芬兰赫尔辛基
建成时间：2018

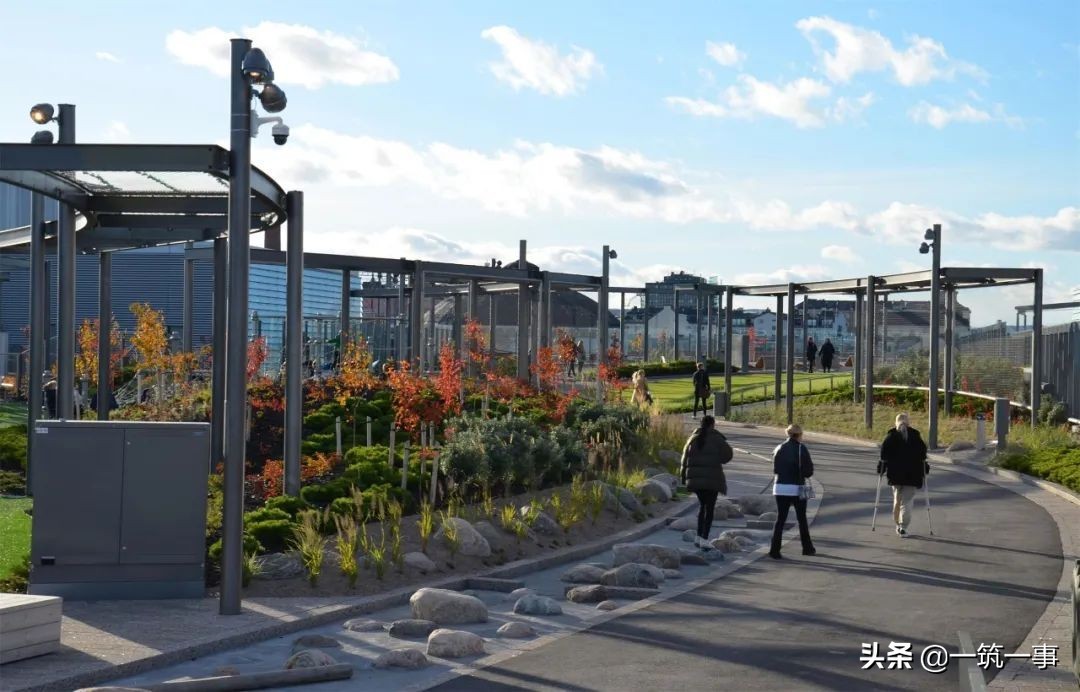

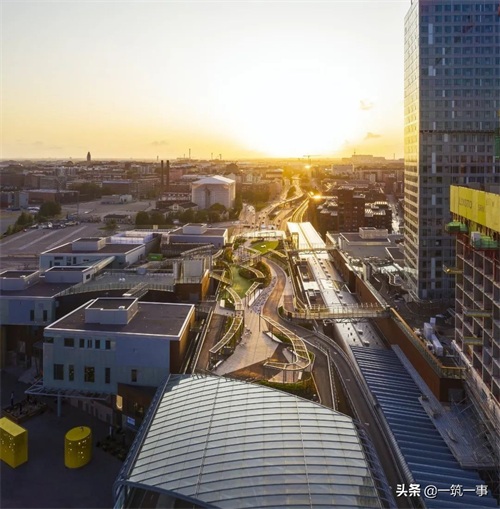

Bryga屋顶公园鸟瞰，公园一侧是一条地铁线。 ©Mika Huisman
Bryga屋顶公园位于芬兰首都赫尔辛基Redi购物中心顶楼，这座购物中心是一个规模庞大的建筑群：由购物中心、地下停车场和八座高达30层的塔楼组成。一条地铁线和一条高速公路通过这座建筑群与与赫尔辛基东部相连。

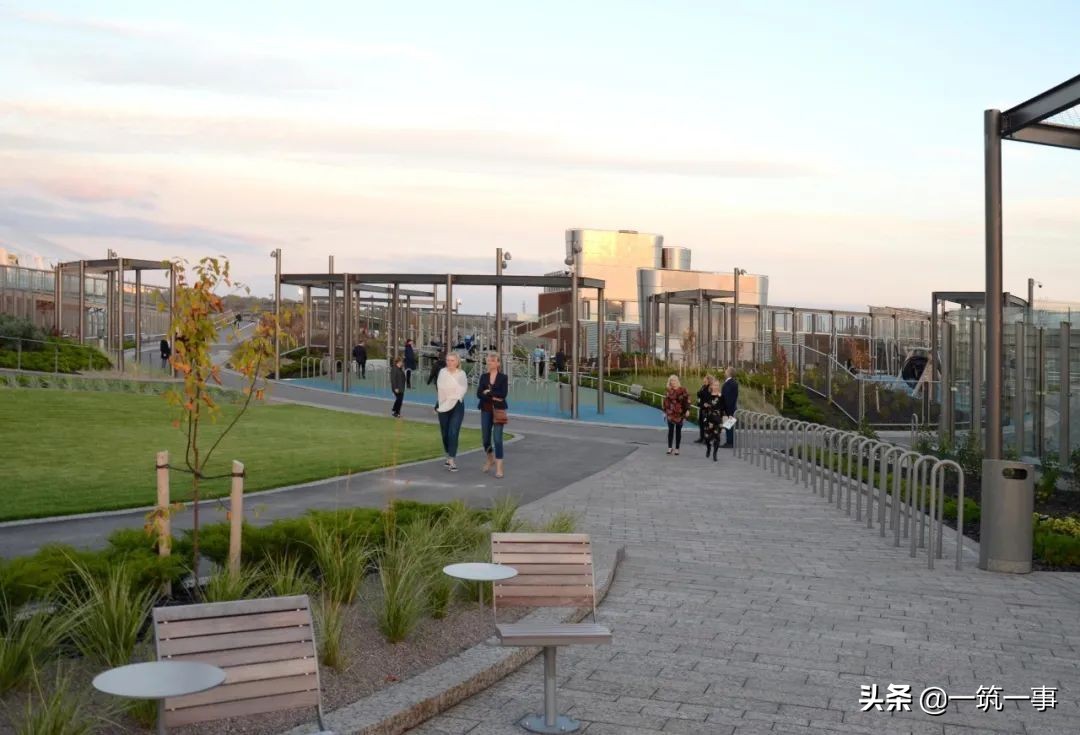

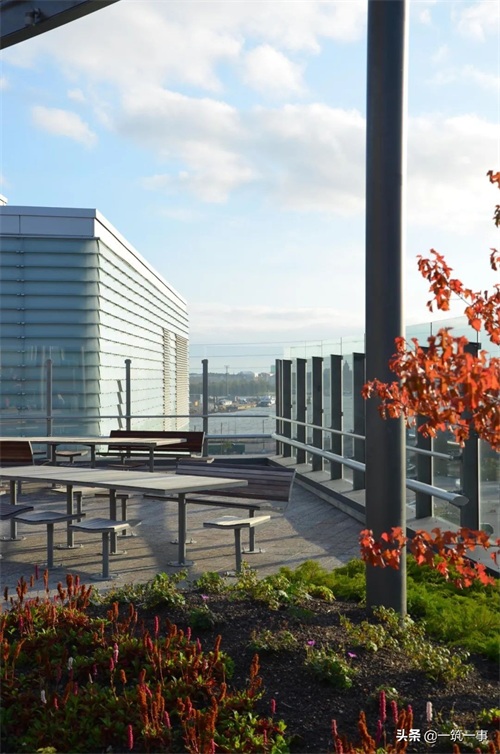

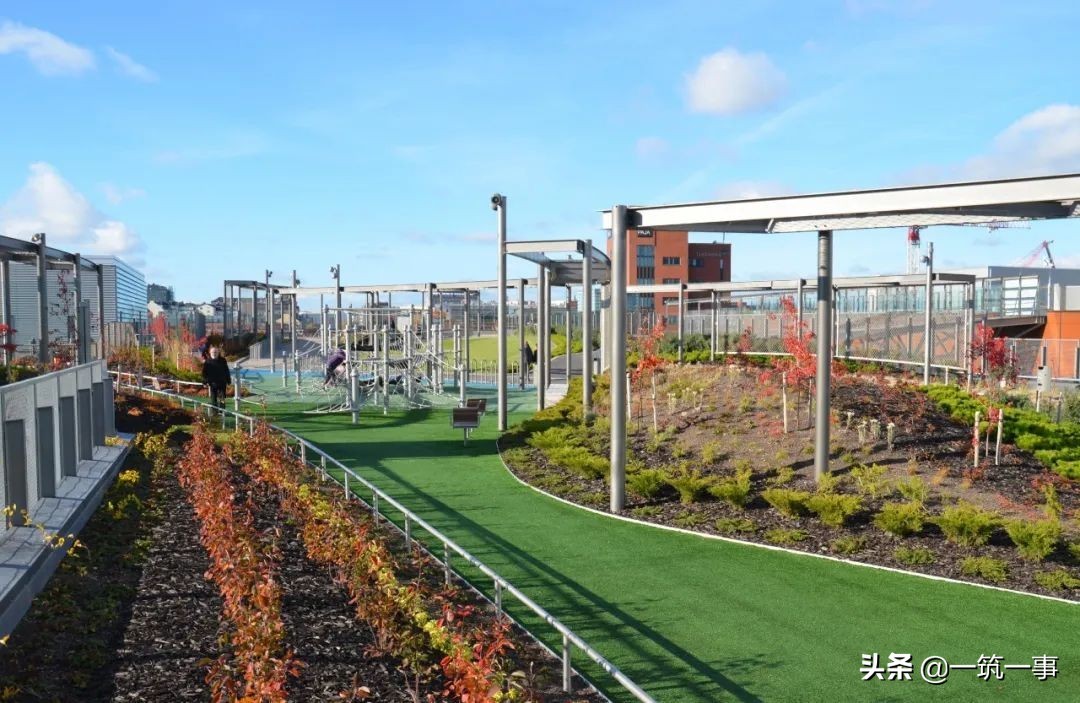

公园景观 ©Mika Huisman
Bryga的设计概念源自赫尔辛基群岛的自然景观形态，设计师提出了“海水经过岩石和植被流入公园”的构想，从而确定了公园平缓中略有起伏的地形，蜿蜒的小径在覆盖着植被的小丘间穿行，休闲活动的场地也被规划在小丘之间。
公园为市民提供了放松身心的自然环境与公共空间 ©Mika Huisman
公园拥有超过三成的植被覆盖率，并在面层使用了大量透水材料，配合主路旁的水渠，实现了雨水快排。屋顶下方设计了排蓄水设施，以涵养公园植被的水土、平衡湿度。
公园景观 ©Mika Huisman
市民可以从购物中心乘电梯，也可以通过与外部广场相连的楼梯、与街道街相连的自行车与人行坡道进入公园。
公园景观 ©Mika Huisman
11
安特卫普港口大楼
为“钻石之城”的历史建筑赋予现代气息
设计：Zaha Hadid Architects
位置：比利时安特卫普
建成时间：2016

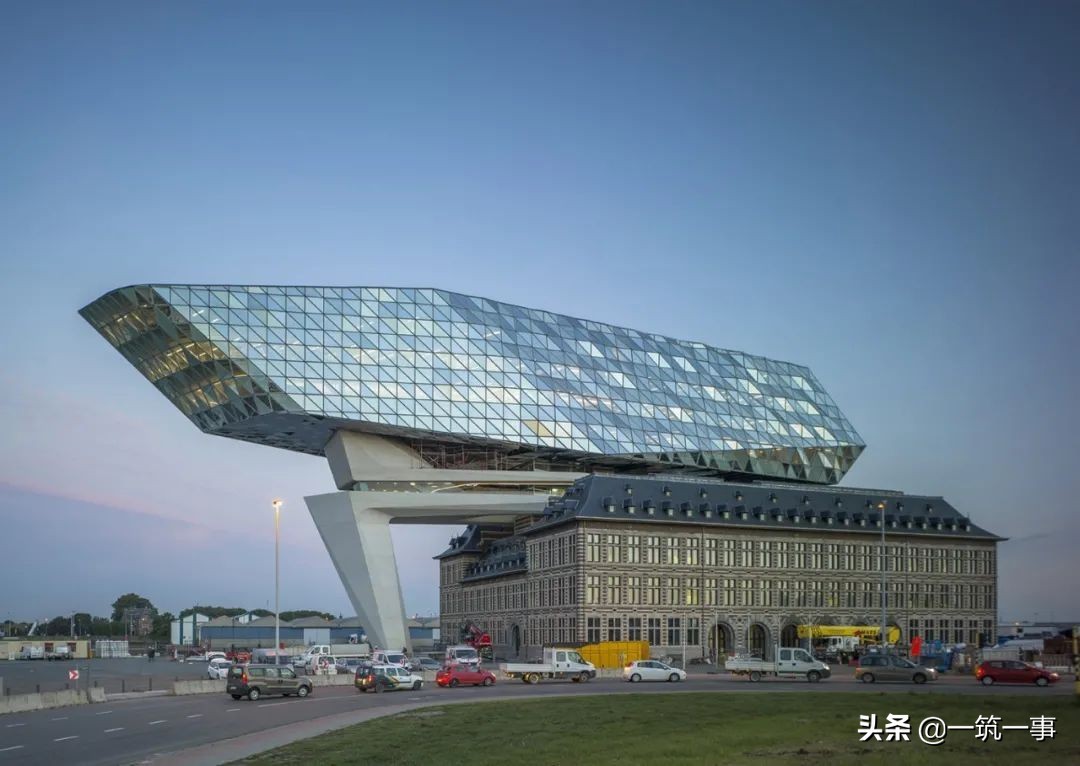

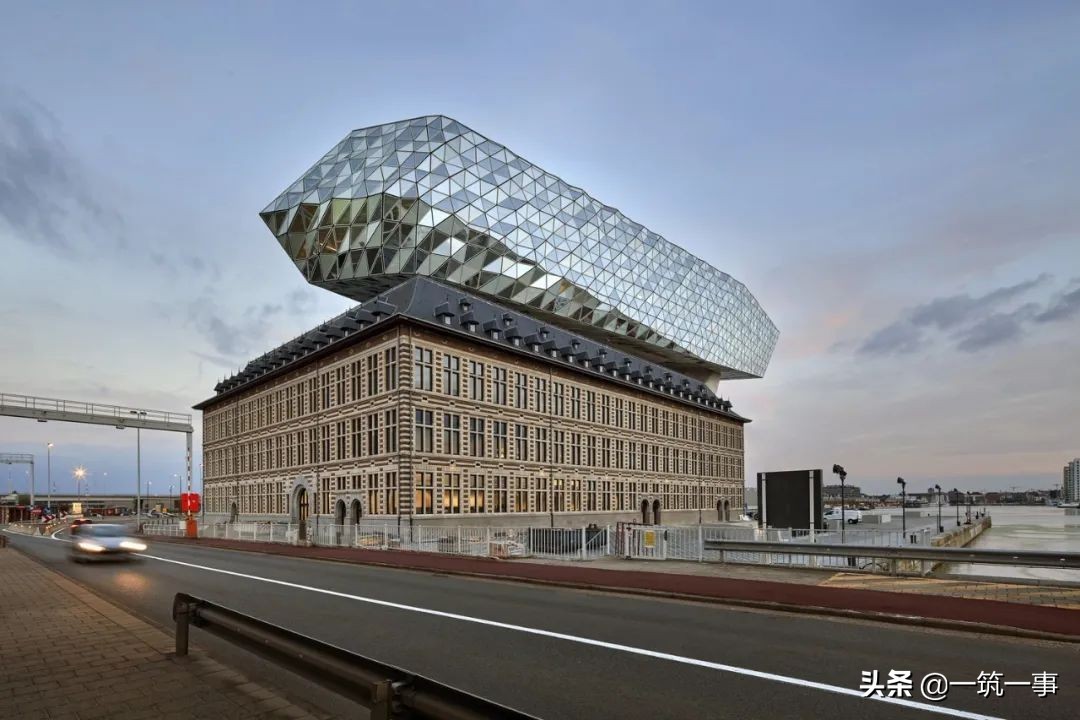

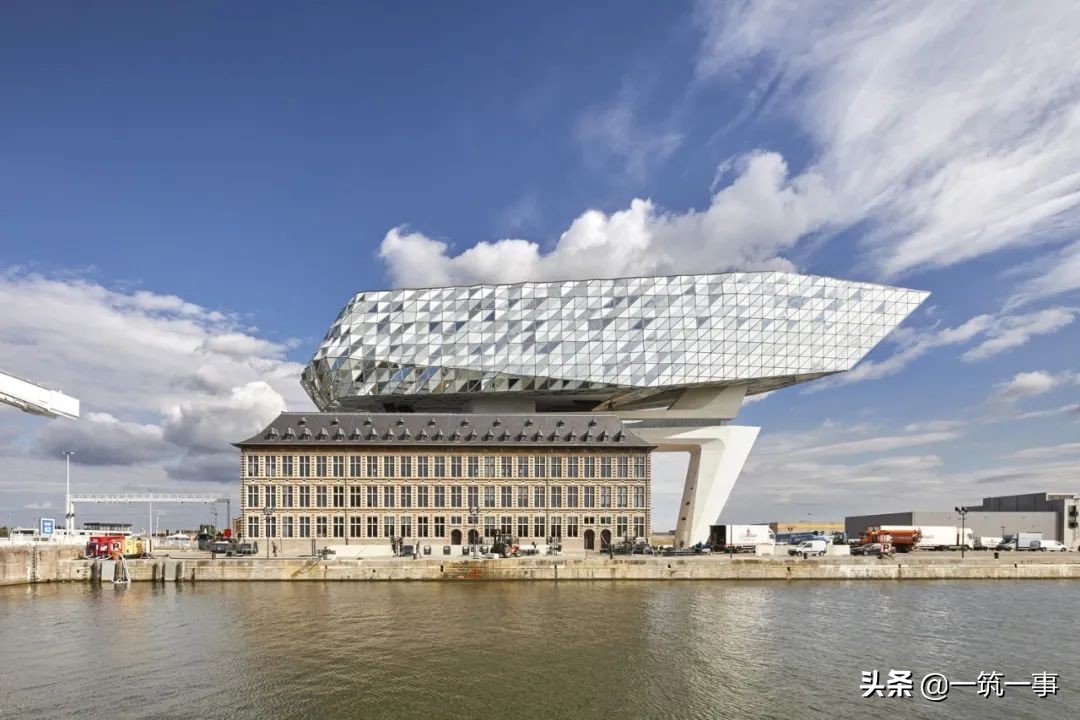

安特卫普新港口大楼 ©Hufton+Crow
安特卫普市的新港口大楼由一座废弃的消防站改造扩建而来。扎哈事务所在保留原有历史建筑外部形态的基础上，为屋顶设计了一块极具视觉张力的“钻石”，这个造型“夸张”的屋顶加建为安特卫普港口集团创造了可容纳500人的大型综合办公空间。
安特卫普新港口大楼的屋顶加建散发着浓厚的未来感 / 上 ©Hufton+Crow；下 ©House HeleneBinet
从外面看上去，大楼的新旧部分似乎彼此独立，但在内部却另有玄机。新建“钻石屋顶”的结构柱贯穿下部建筑的内部，并成为整座大楼内部的垂直交通枢纽。在建筑外，一个倾斜的巨型混凝土柱支撑起上部的屋顶。

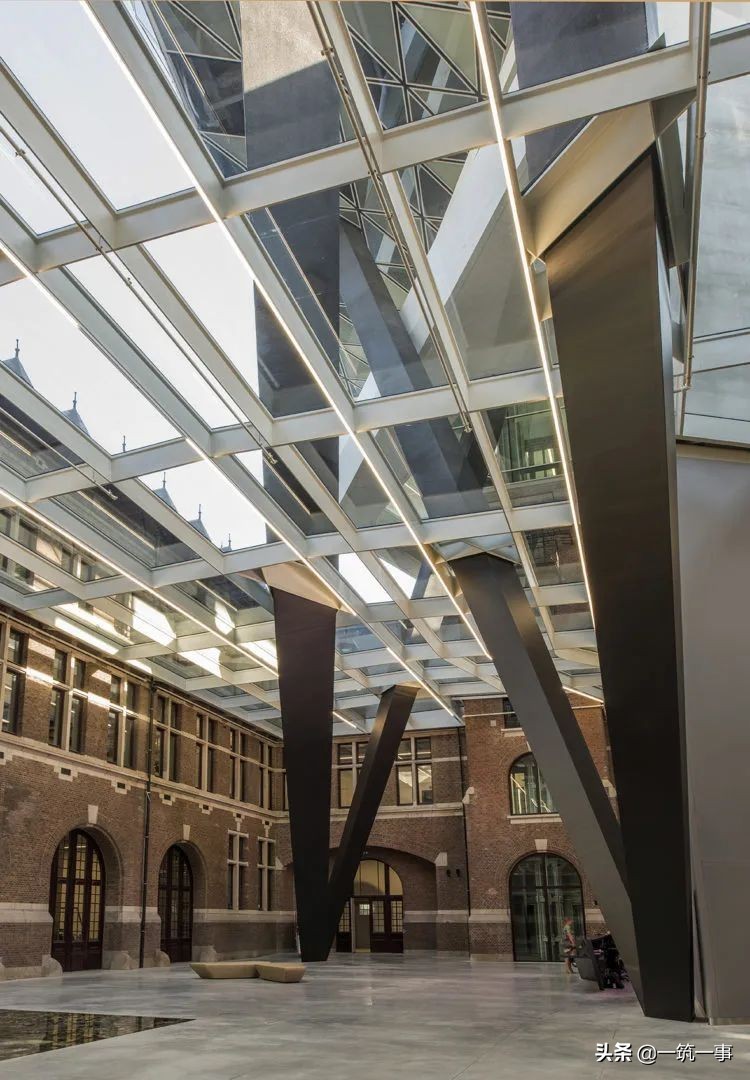

大楼内部中庭 ©Tim Fisher

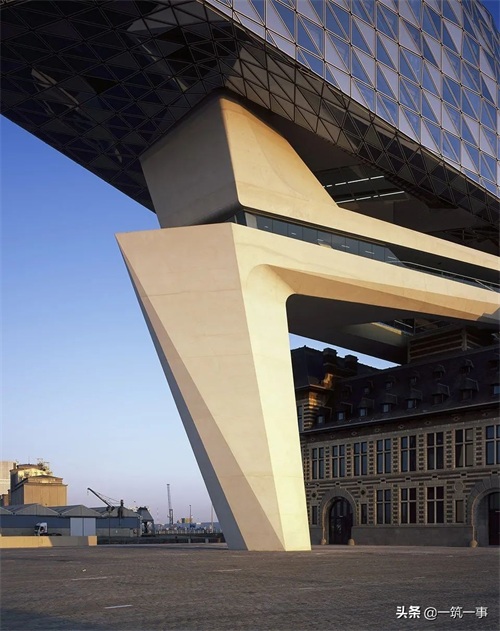

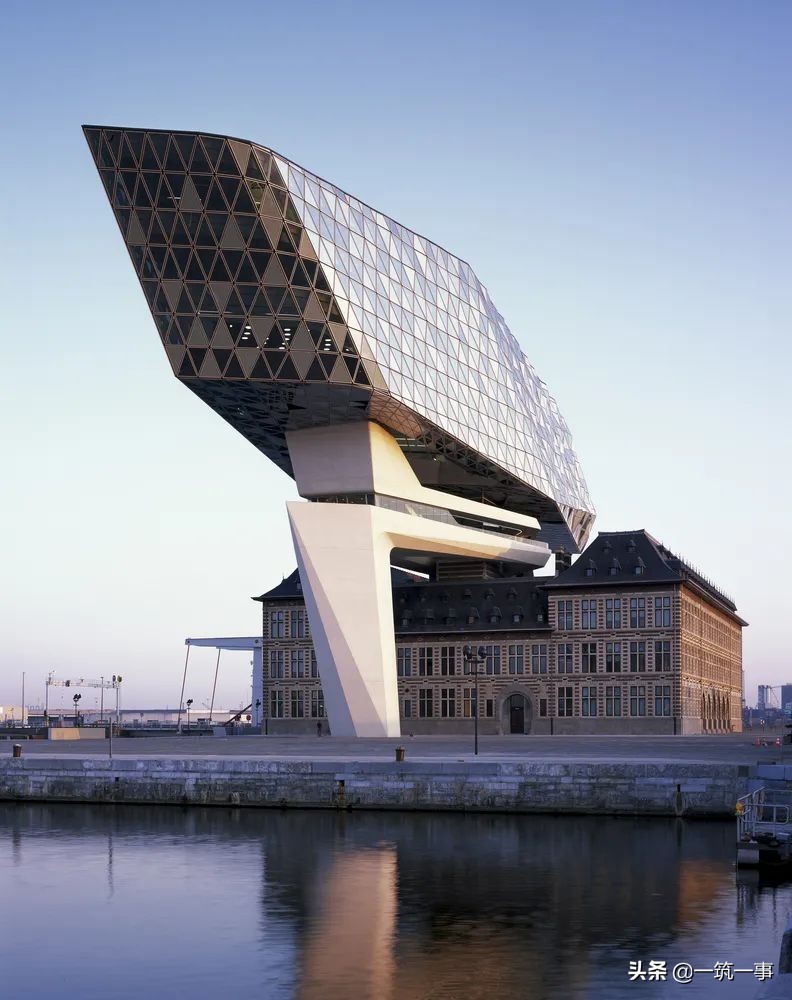

建筑外的巨型混凝土支撑柱 ©Helene Binet
事实上，这个看起来有些“夸张”的屋顶也并非随心所欲地天马行空。扎哈事务所在方案设计时曾对老消防站的历史进行详细分析，发现它的设计中曾有一座塔楼未能实现。因此，新建筑以“漂浮”的状态立于老建筑屋顶，既避免了对原始建筑立面的遮挡，也对原有设计中未实现的塔楼部分进行了补充，形成历史与现代交融的独特风景。

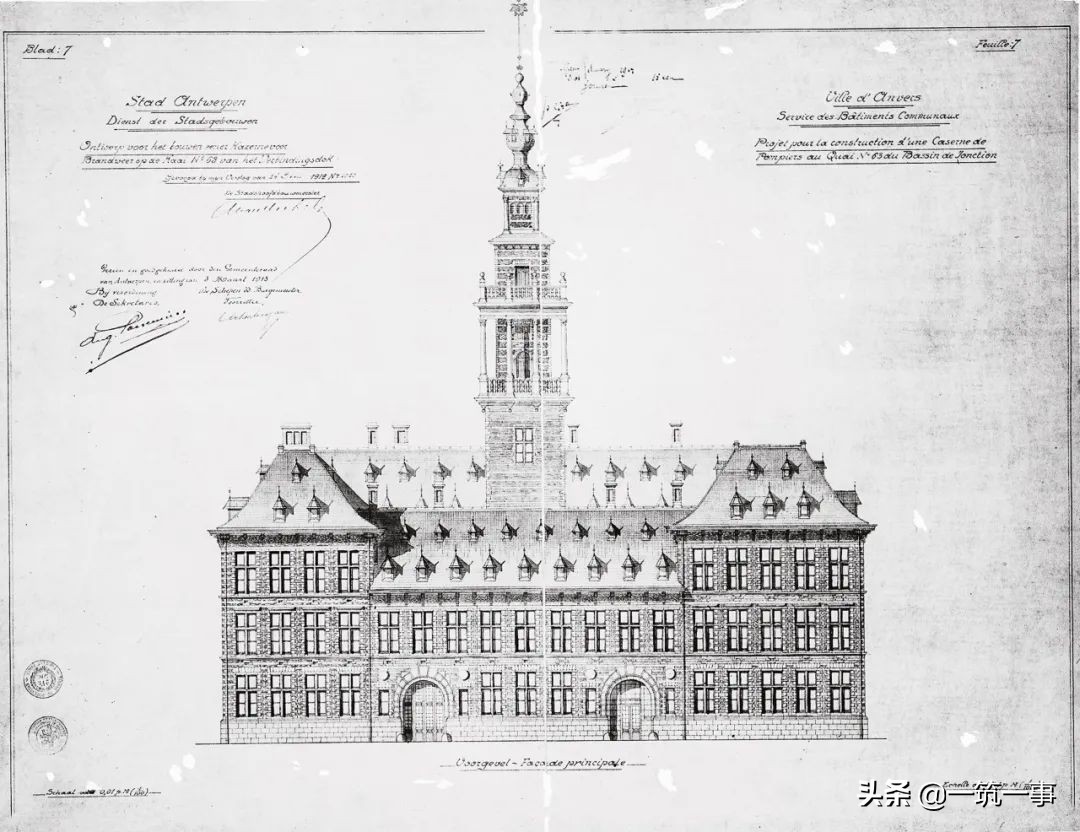

消防站建筑设计原稿中曾有一座高塔 ©Antwerp City Archive
大楼全貌 ©Tim Fisher
12
乐成四合院幼儿园
四合院里“漂浮的屋顶”
设计：MAD建筑事务所
位置：中国北京
建成时间：2020

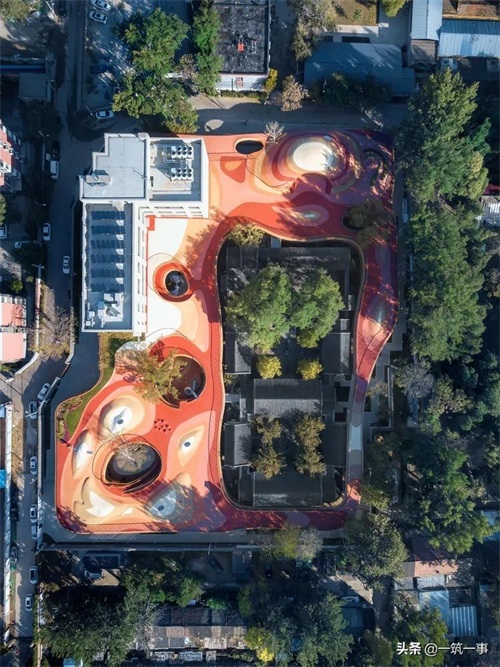

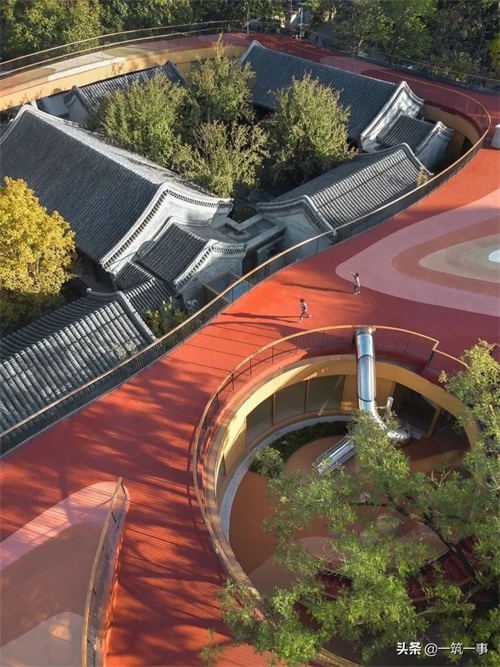

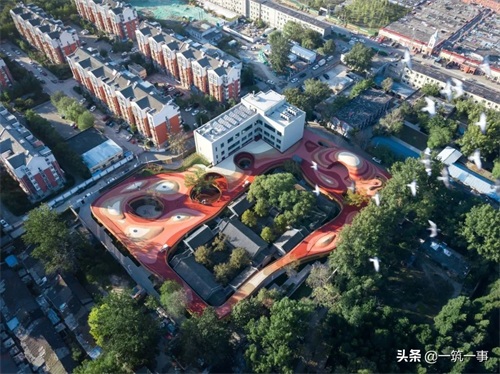

幼儿园鸟瞰 ©存在建筑摄影
MAD建筑事务所在北京一处养老社区旁设计了一座幼儿园。项目原址上是一座三进四合院、一座上世纪90年代兴建的仿四合院及一栋现代四层建筑。
幼儿园鸟瞰 ©存在建筑摄影
MAD选择将原址上的仿古四合院拆除，然后在古四合院外围新建一个空间，以低矮平缓的姿态展开，环绕着古四合院。古四合院与新建空间形成了鲜明的对比和呼应。来自不同时间维度的两者，新不盖旧，古不越今，相互的张力让建筑产生新生命力。
幼儿园鸟瞰 ©存在建筑摄影

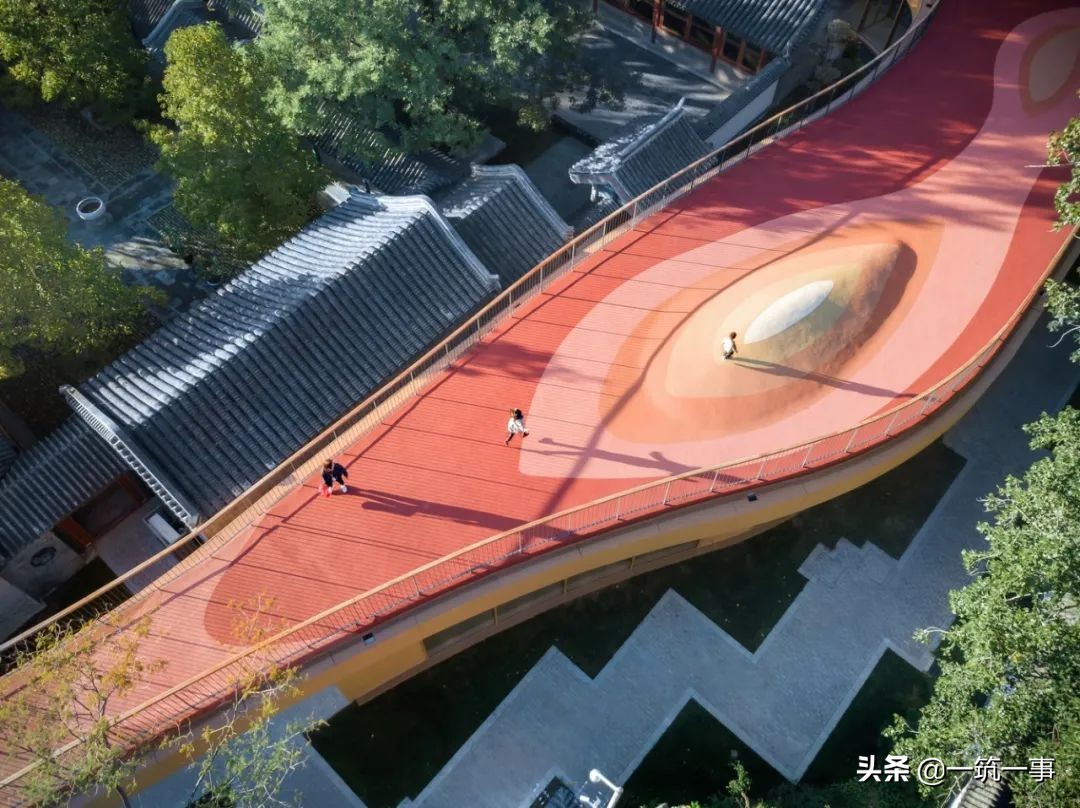

新建空间拥有一个“漂浮的屋顶”，这个户外平台让人仿佛进入到全新的境地，这个色彩斑斓的平台仿佛火星表面，颜色鲜艳、温暖，充满了“魔力”。屋顶地形连绵起伏，吸引孩子们乐于在此奔跑、互动。

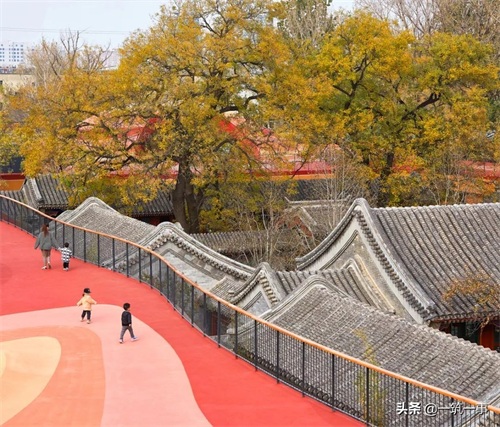

在屋顶可以望见古四合院的景色 ©Hufton+Crow
现代建筑与历史建筑互相衬托 ©存在建筑摄影

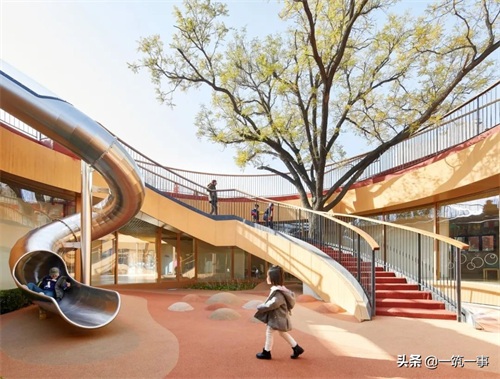

MAD围绕着原址上的几棵老树设计了三处庭院。庭院内的滑梯、楼梯，让一二层得以连通。庭院与四合院的院落空间呼应，为教学空间提供了户外的延展和采光通风。
通往屋顶的交通动线 ©Hufton+Crow

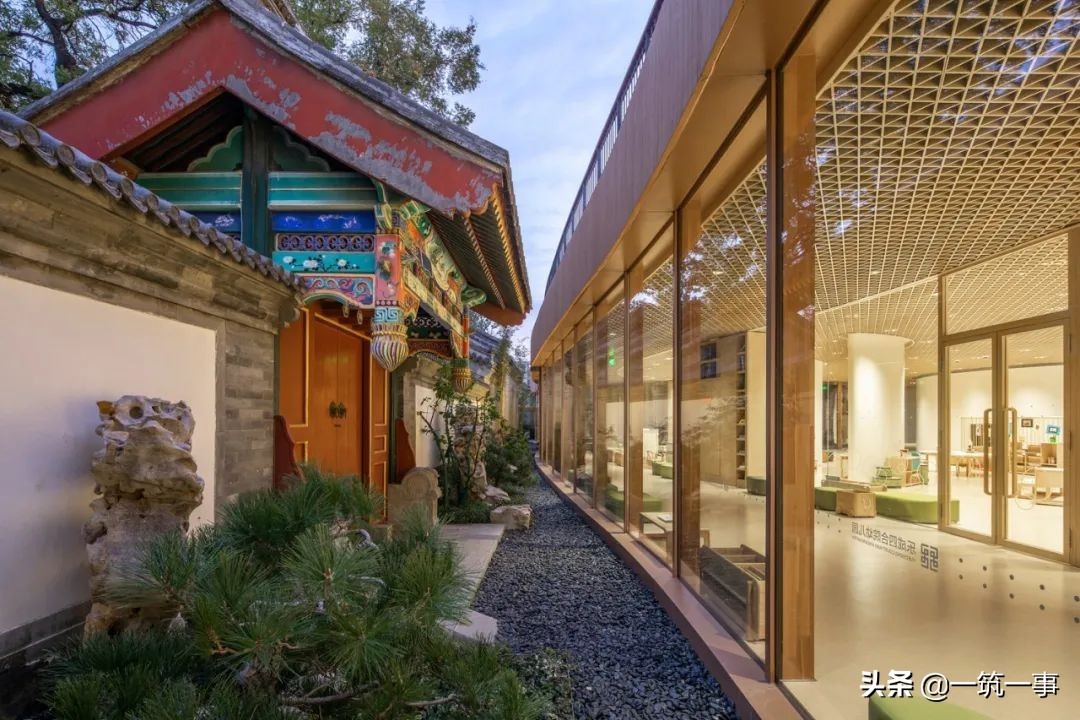

新空间与古四合院 ©田方方
13
“if工厂”绿色屋顶
深圳城中村老建筑的屋顶焕新
设计：MVRDV
位置：中国深圳
建成时间：2021

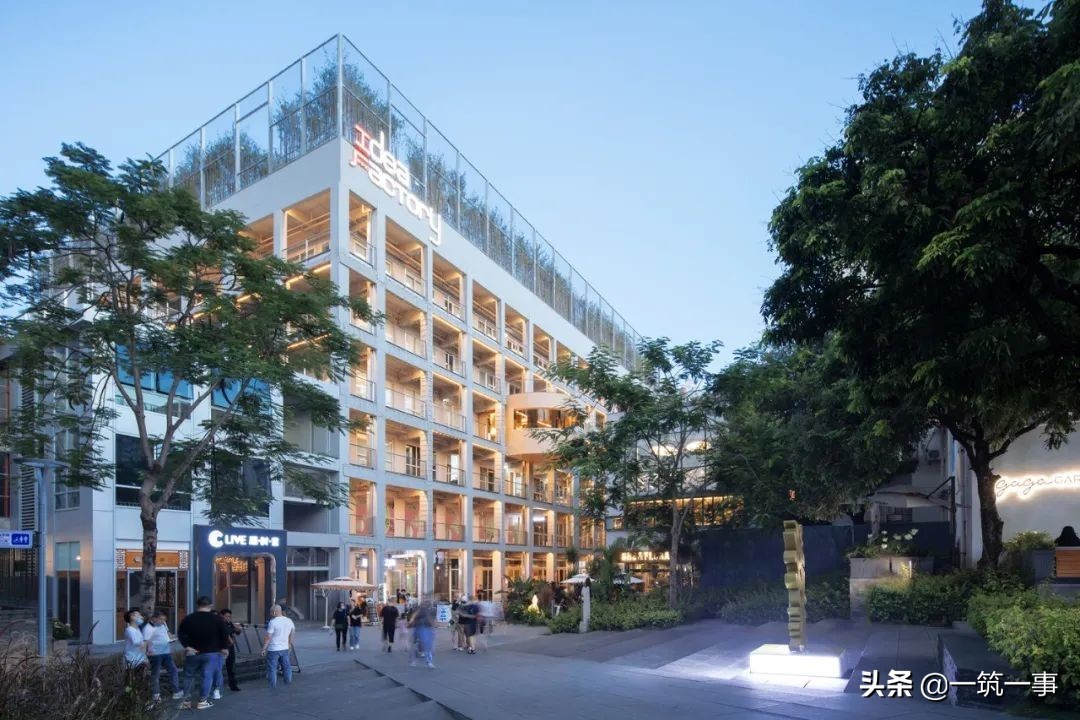

“if工厂” ©Xia Zhi
MVRDV将深圳南头城中村一座服装厂的老厂房改造为了“if工厂”，以可持续的方式对老旧建筑进行改造升级，将其转换为一座“创意工厂”，成为一个创意办公空间。

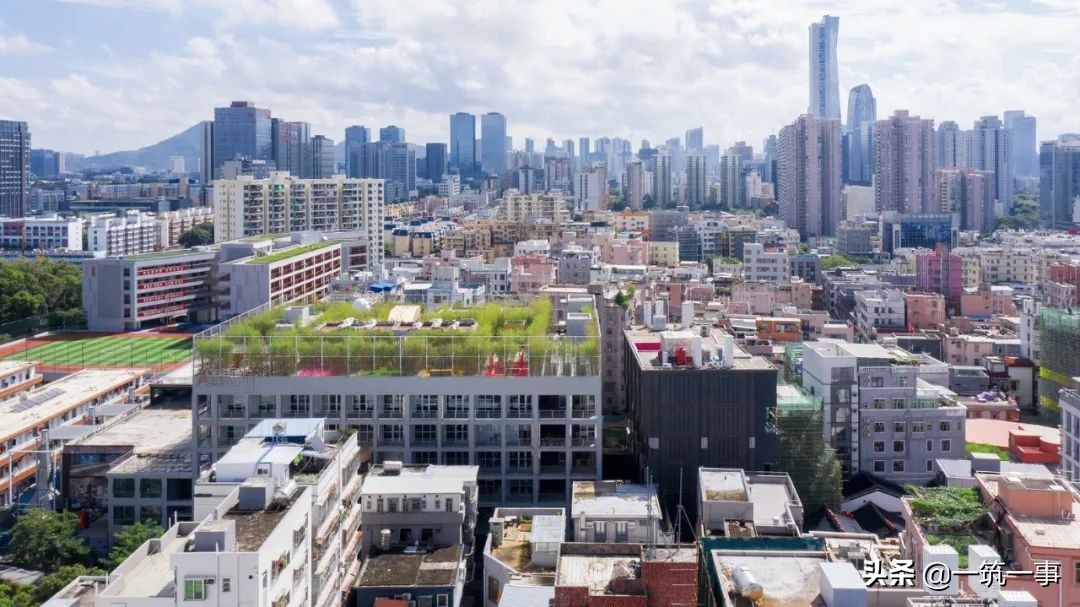

远远看去，“if工厂”拥有一个郁郁葱葱的绿色屋顶 ©Xia Zhi
MVRDV在建筑内部设计了一条贯穿上下6层的大楼梯，人们可以通过楼梯直达屋顶。屋顶以竹林为墙，划分出不同的休闲活动空间，每个空间设置了不同的设施，以满足楼内工作的人们休闲放松的不同需求。

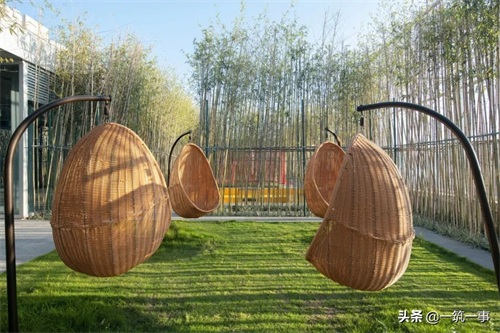

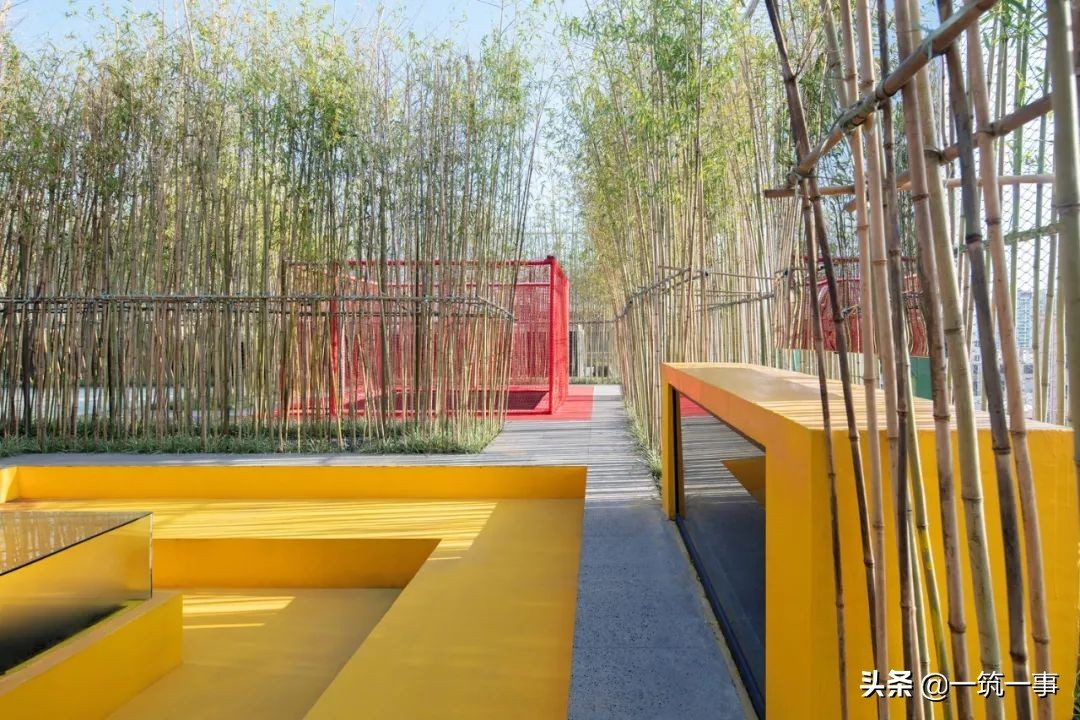

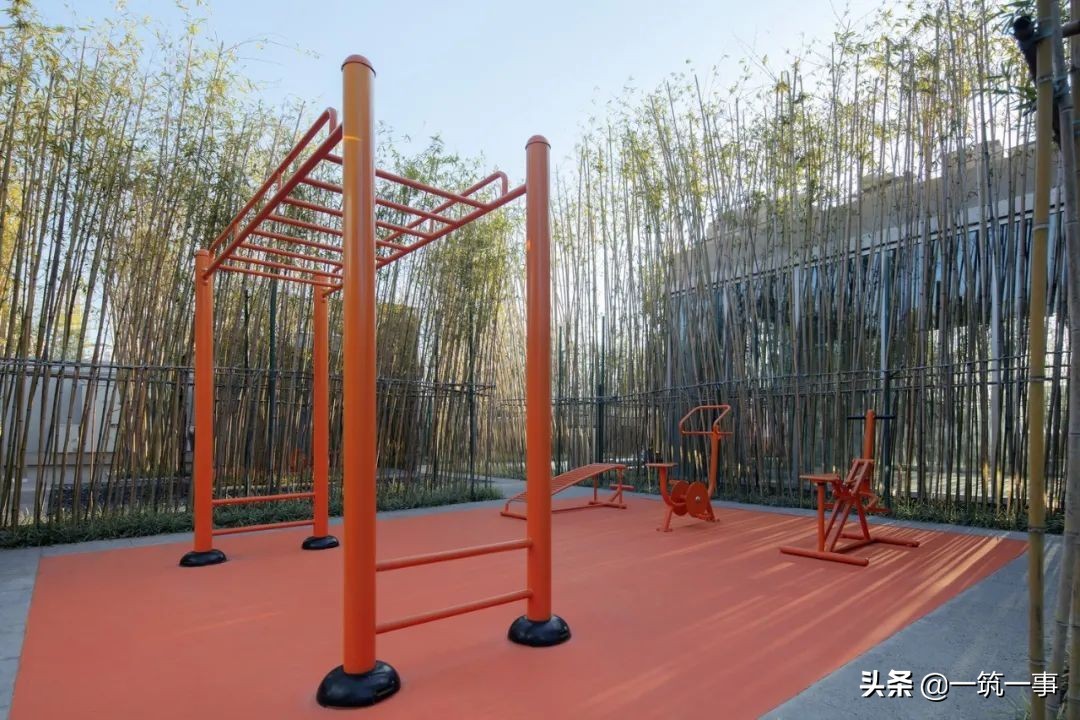

屋顶上不同的空间 ©Xia Zhi
竹林构成的绿色屋顶为“if工厂”带来了更高的生态和社会可持续性：一方面，竹子为户外空间带来荫庇和自然的气息，在高密度的城市环境中展现出生物多样性；另一方面，不同的活动空间也为原本相对拥塞的城中村提供了愉悦的社交和休闲空间。

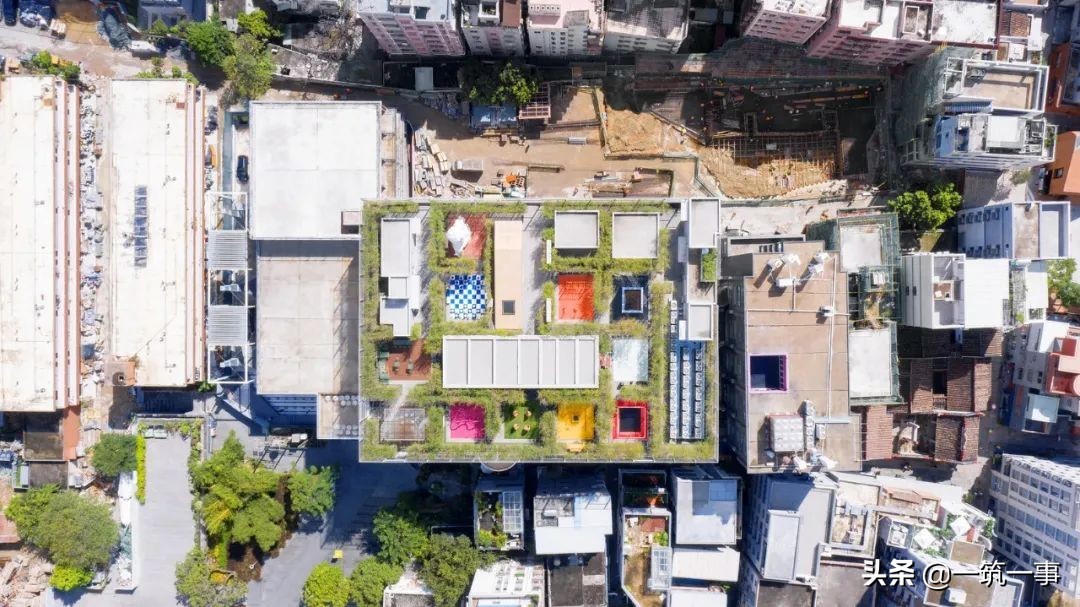

屋顶鸟瞰 ©Xia Zhi
后记
屋顶空间还可以有哪些创意实现？在2021年6月，荷兰著名建筑事务所MVRDV发布了一份《屋顶开发手册》，提出了屋顶极限运动公园、屋顶过山车、屋顶巨型吊床、无人机包裹集散区、屋顶墓地等130余种方案，为屋顶开发者们提供了大量灵感。
《屋顶开发手册》封面 ©MVRDV
其中不少方案早已广泛运用于实际中，也有一些方案即将成为现实，或在实践中被证明并不适用。
事实上，无论是屋顶空间还是常规空间，在追求创意与功能实现的同时兼顾环境的舒适与美观一直都是普遍的规律。而空间运营的可持续性也应该是一个重要的考量因素。
