电气工程师需要掌握的各种开关接线原理图&实物接线图-系统总结
本文分享日常生活和工作中经常用到的开关控制接线图，建议收藏起来，日后有用。

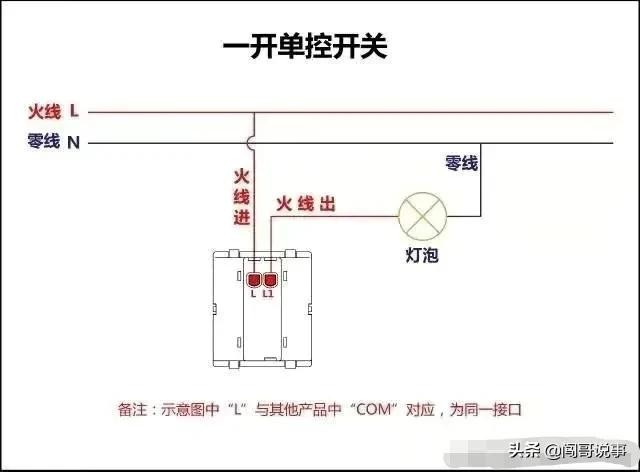

1.一开单控开关

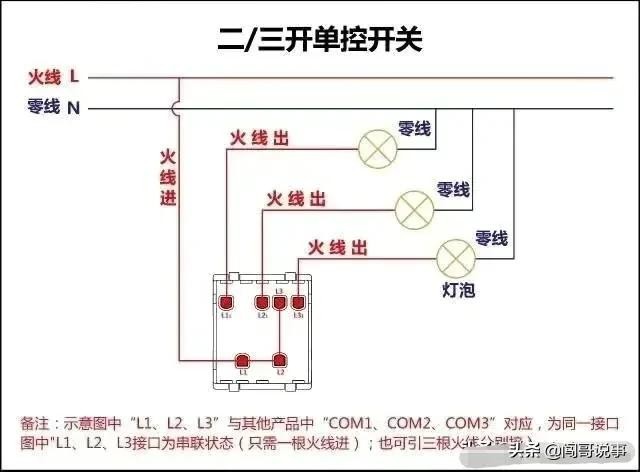

2.二/三开连体单控开关

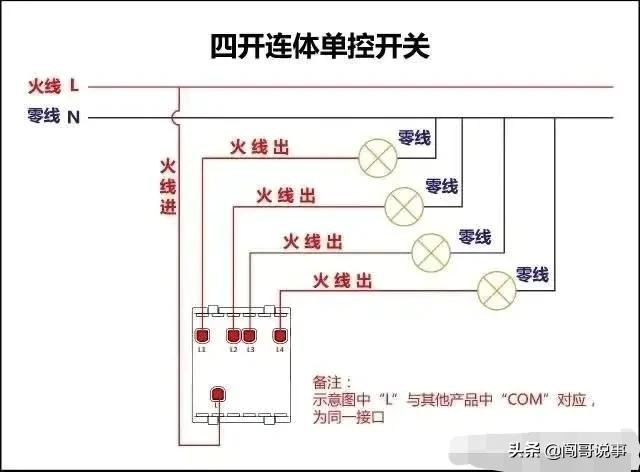

3.四开连体单控开关
4.二/三单控开关

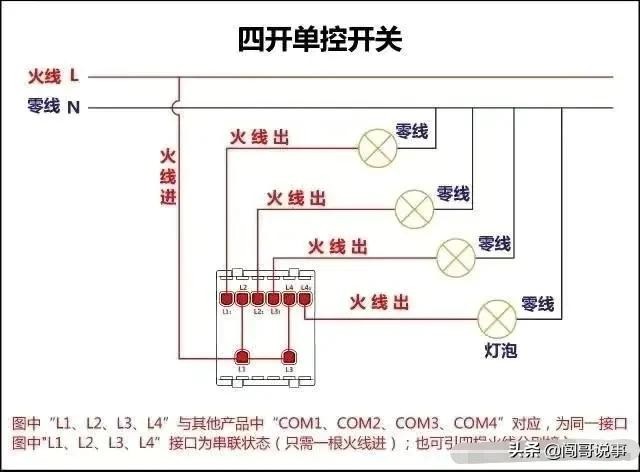

5.四开单控开关

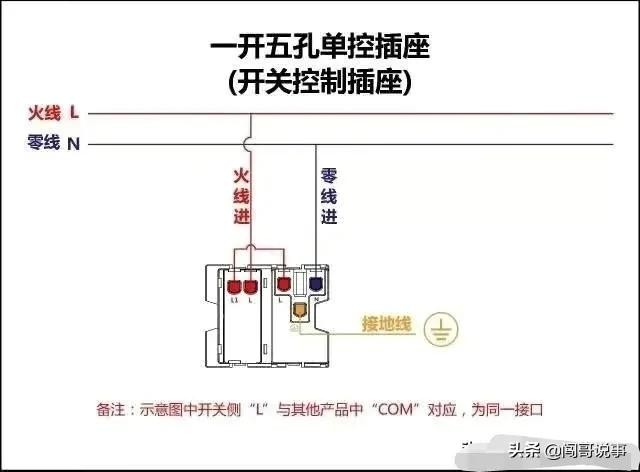

6.一开五孔单控插座（开关控制插座）

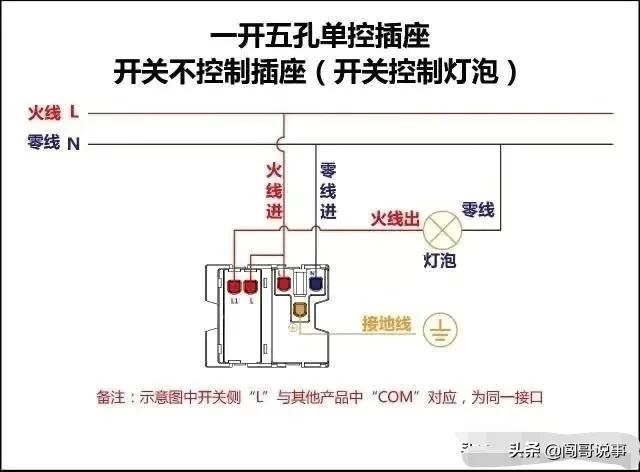

7.一开五孔单控插座 开关不控制插座（开关控制灯泡）

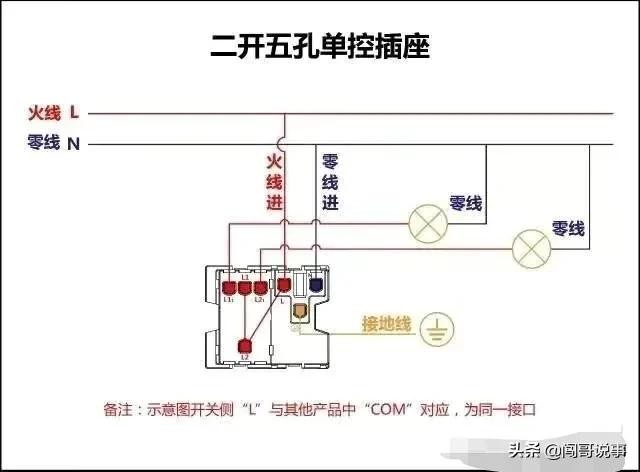

8.二开五孔单控插座

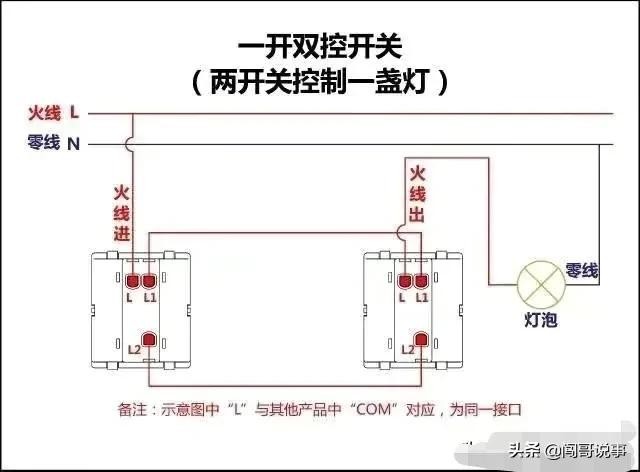

9.一开双控开关（两开关控制一盏灯）

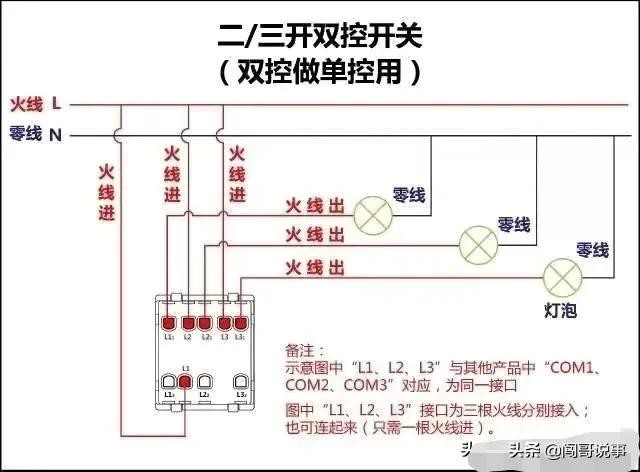

10.二/三开双控开关（双控做单控用）

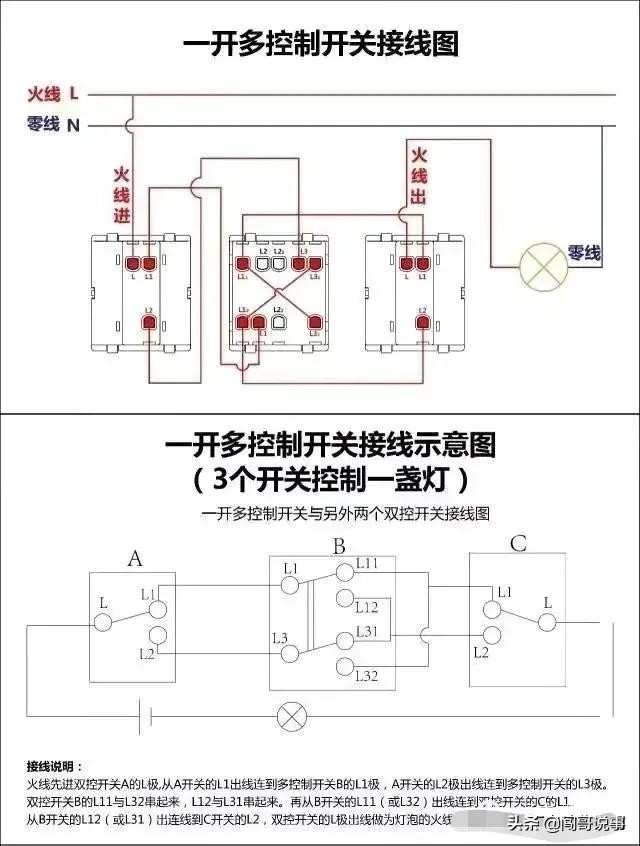

11.一开多控开关接线图

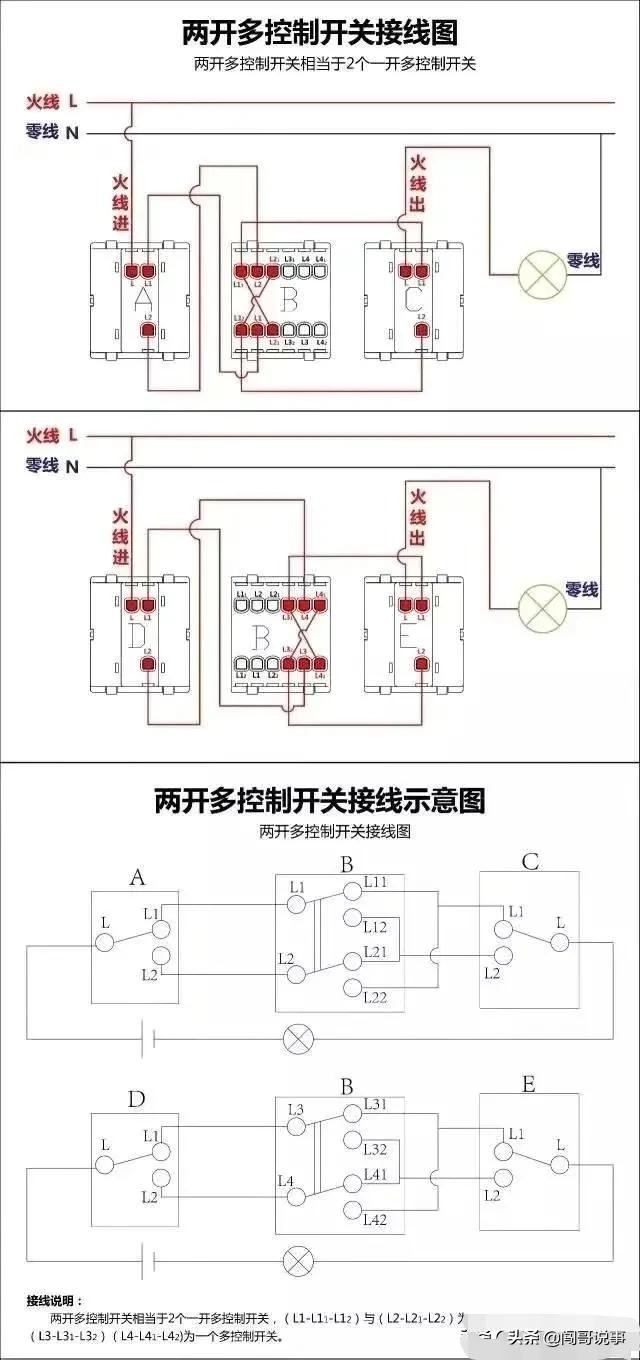

12.两开多控开关接线图

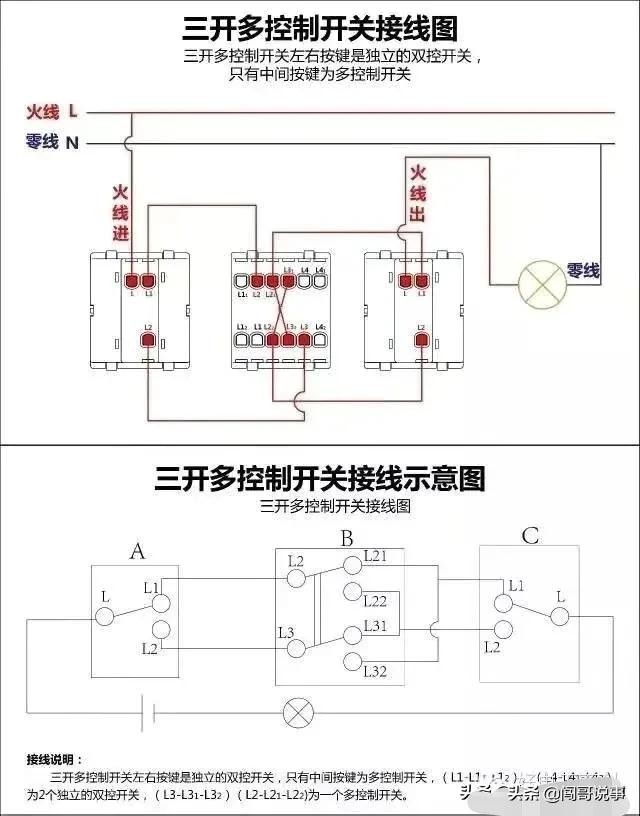

13.三开多控接线图

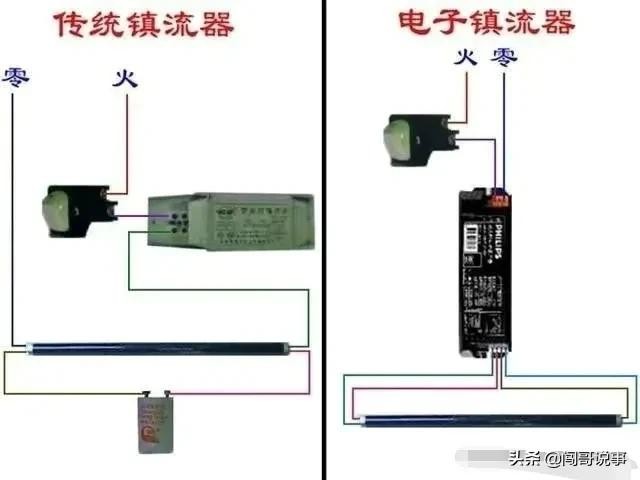

14.传统镇流器和电子镇流器的接线图对比

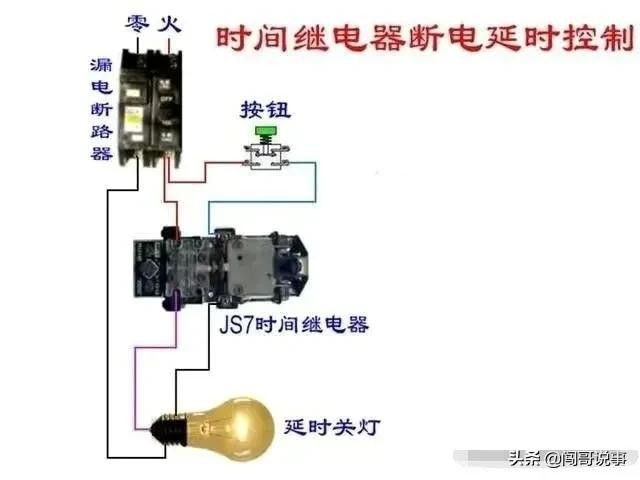

15.时间继电器断电延时控制接线图

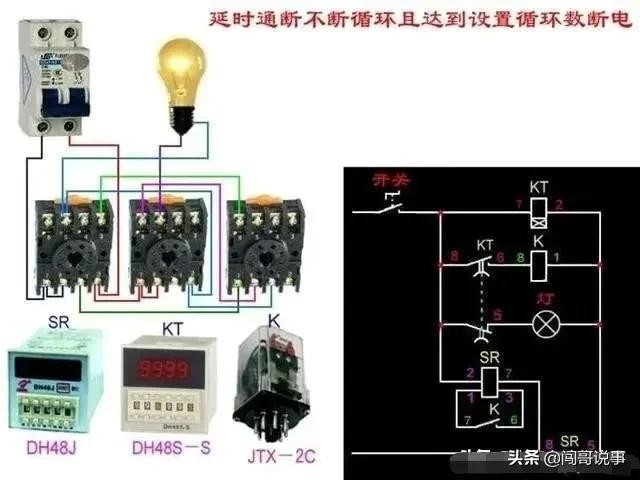

16.延时通断不断循环且达到设置循环数断电接线图

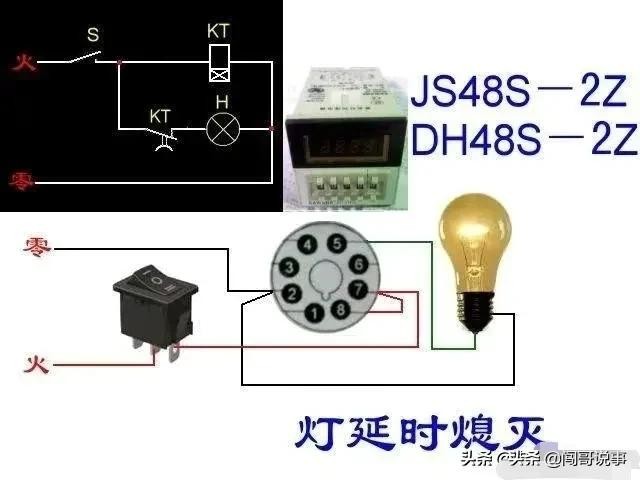

17.灯延时熄灭控制接线图
18.两灯循环点亮控制接线图

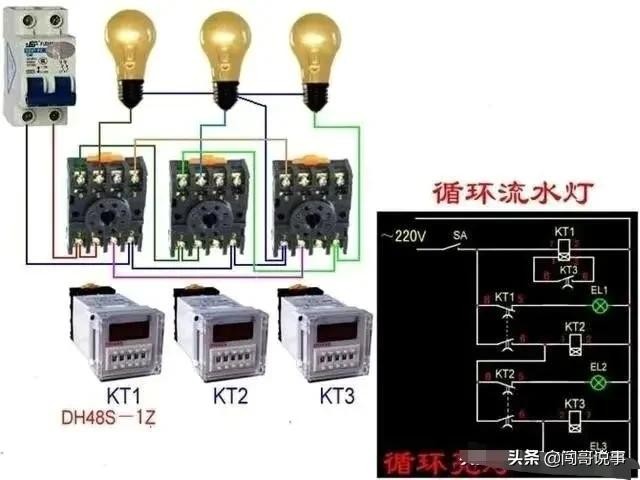

19.循环流水灯接线图

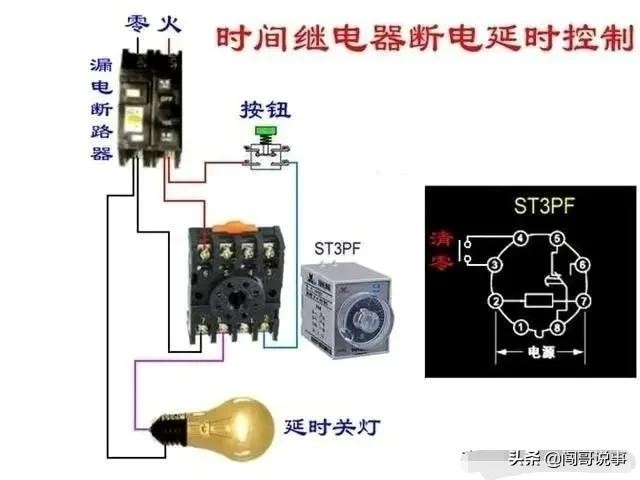

20.时间继电器断电延时控制接线图
关注我，学习更多电气知识！
