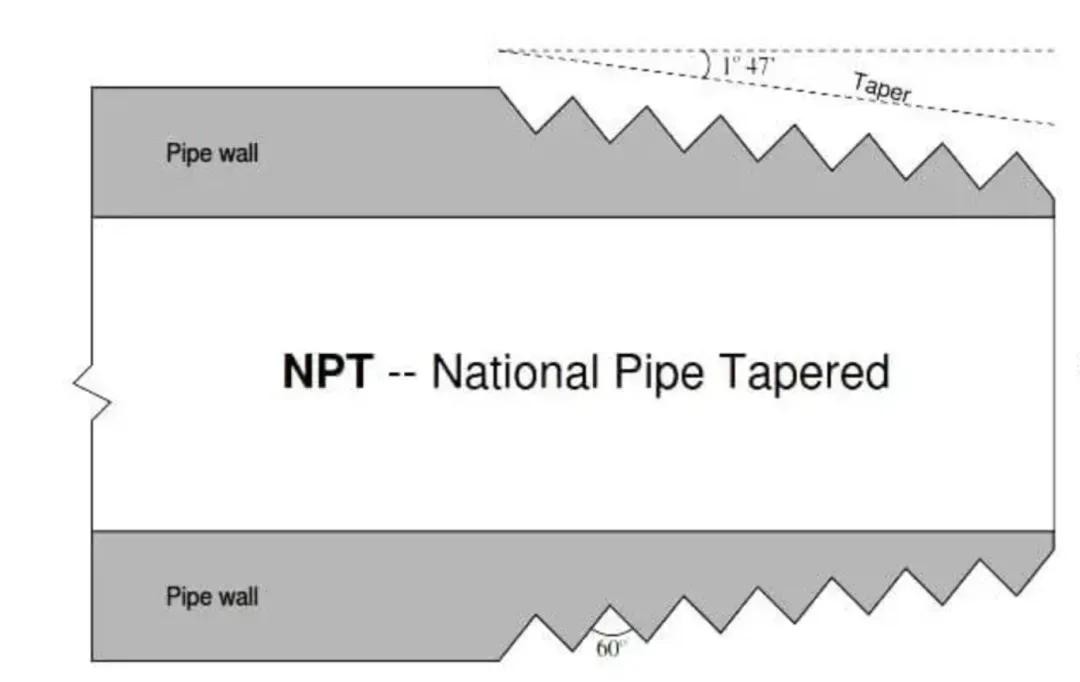

一、NPT美制螺纹

NPT是美国国家标准管螺纹，这种螺纹广泛应用于北美地区的管道系统。NPT螺纹具有密封性好、连接可靠的特点，主要用于输送液体和气体的管道连接。以下是关于NPT美制螺纹的详细介绍。

01NPT特点

锥度设计：NPT螺纹具有1:16的锥度（即每英寸的直径变化为1/16英寸），这意味着螺纹是锥形的，而不是直线的。锥度设计有助于通过拧紧螺纹达到自密封效果，防止泄漏。螺距和牙型角：NPT螺纹的牙型角为60度，螺距根据管道直径不同而不同。螺距和牙型角的设计确保了螺纹连接的强度和密封性。标准规范：NPT螺纹的标准规范由美国国家标准协会（ANSI）和美国机械工程师学会（ASME）制定，常见的标准有ANSI/ASME B1.20.1。

02常见类型

NPT：锥形螺纹，广泛用于管道连接，通过螺纹的锥度实现密封。NPTF：锥形燃料螺纹，与NPT类似，但具有更高的密封性要求，常用于燃油系统和液压系统。NPS：直管螺纹，与NPT不同，没有锥度，通常用于不需要密封的机械连接。

03应用领域

液体和气体输送：广泛应用于液体和气体的管道连接，如水管、燃气管道和油管等。锥度设计使其在高压和高温环境下仍能保持良好的密封性能。工业设备：用于各种工业设备的连接，如阀门、泵、仪表和压力表等。建筑和基础设施：用于建筑和基础设施中的管道系统，确保管道连接的安全和可靠。

04安装和密封

螺纹密封胶：使用螺纹密封胶或PTFE生料带，可以进一步提高螺纹连接的密封性，防止液体或气体泄漏。

拧紧力矩：安装时需要适当的拧紧力矩，确保螺纹紧密配合而不过度拧紧，以免损坏螺纹或导致密封失效。

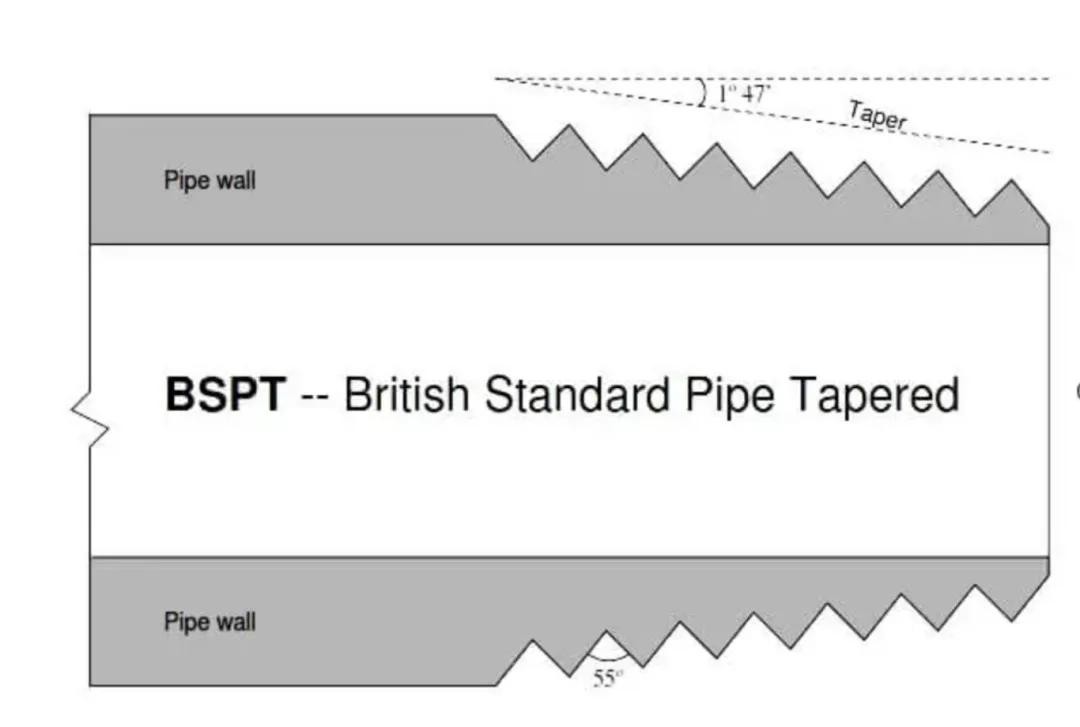

二、PT英制螺纹

PT螺纹（Pipe Thread），通常被称为 BSPT（British Standard Pipe Taper），是英国标准管螺纹的一种，属于锥管螺纹。PT螺纹主要用于气体和液体的管道连接，具有良好的密封性和连接强度。

01PT特点

锥度设计：PT螺纹是锥形螺纹，具有1:16的锥度（即每16个螺距的直径变化为1个螺距）。锥度设计可以通过拧紧螺纹实现自密封效果，防止液体或气体泄漏。螺距和牙型角：PT螺纹的牙型角为55度。螺距根据管道直径不同而不同。标准规范：PT螺纹的标准由英国标准协会（BSI）制定，常见的标准是 BS 21。

02常见类型

BSPT（British Standard Pipe Taper）：锥形管螺纹，用于需要密封的管道连接。BSPP（British Standard Pipe Parallel）：直管螺纹，不带锥度，通常用于不需要密封的机械连接，密封通常通过垫圈或O形圈实现。

03应用领域

04安装和密封

螺纹密封胶：使用螺纹密封胶或PTFE生料带，可以进一步提高螺纹连接的密封性，防止液体或气体泄漏。拧紧力矩：安装时需要适当的拧紧力矩，确保螺纹紧密配合而不过度拧紧，以免损坏螺纹或导致密封失效。

三、G管螺纹

G管螺纹，也称为 BSPP（British Standard Pipe Parallel）螺纹，是英国标准直管螺纹的一种。这种螺纹主要用于机械连接和管道连接，特别是那些不需要自密封效果的场合。G螺纹是ISO 228标准中的一种螺纹类型。

01特点

直管螺纹：G螺纹是平行螺纹，没有锥度。由于没有锥度，G螺纹本身不具备密封功能，通常需要使用密封垫圈、O形圈等进行密封。螺距和牙型角：G螺纹的牙型角为55度。螺距根据管道直径不同而不同。标准规范：G螺纹的标准由ISO 228-1:2000《螺纹连接和管道连接》中制定。ISO 228标准定义了管螺纹的尺寸、公差和标记方式。

02常见类型

G螺纹（BSPP）：直管螺纹，用于机械连接和液压系统中，通过垫圈或O形圈实现密封。R螺纹（BSPT）：锥管螺纹，与G螺纹不同，R螺纹具有锥度，适用于需要自密封的管道连接。

03应用领域

机械连接：用于机械设备中的连接，如液压和气动系统。通过密封垫圈或O形圈实现密封，确保连接可靠。管道连接：在管道系统中，特别是那些需要高压密封的场合，G螺纹常用于连接阀门、接头和其他管道组件。液压和气动系统：广泛应用于液压和气动系统的连接，利用垫圈或O形圈来实现密封，防止液体或气体泄漏。

04安装和密封

密封垫圈：在连接处使用密封垫圈，以确保直管螺纹的密封性。确保垫圈材料与介质相容，能够耐受工作环境的温度和压力。O形圈：通过在连接处使用O形圈，可以进一步提高密封效果。O形圈需要适当的预紧力，以确保密封效果，同时避免过度压缩。拧紧力矩：安装时需要适当的拧紧力矩，确保螺纹紧密配合而不过度拧紧，以免损坏螺纹或导致密封失效。

四、ZG螺纹

ZG螺纹是中国标准中的一种管螺纹，通常用于需要良好密封性的管道连接。ZG螺纹在国内外的工业和建筑领域有着广泛的应用。

01特点

锥度设计：ZG螺纹是锥形管螺纹，具有一定的锥度，这有助于通过拧紧螺纹实现自密封效果，防止液体或气体泄漏。螺距和牙型角：ZG螺纹的牙型角为55度，符合GB/T 7306.1-2000标准。螺距根据管道直径不同而不同。标准规范：ZG螺纹的标准规范由中国国家标准（GB）制定，主要标准为GB/T 7306.1-2000。

02应用

03安装和密封

五、M公制螺纹

M公制螺纹，也称为 ISO公制螺纹，是国际标准化组织（ISO）规定的螺纹类型，广泛应用于机械、建筑和各种工业领域。M公制螺纹采用毫米为单位，是全球最通用的螺纹类型之一。

01特点

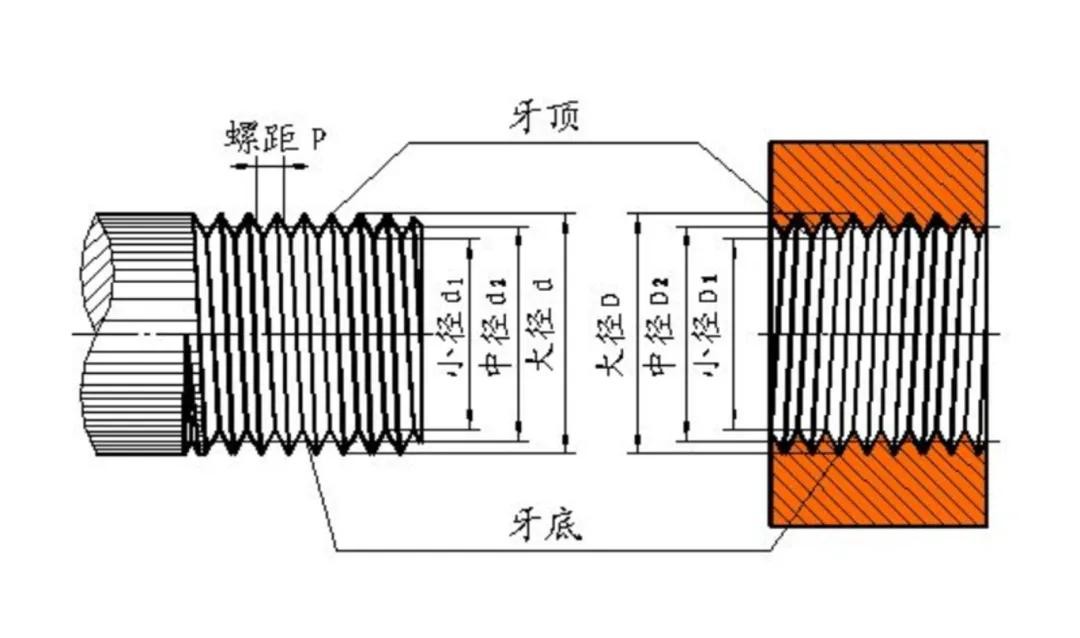

螺距和牙型角螺距：指相邻两牙之间的轴向距离，根据螺纹直径的不同，螺距也不同。牙型角：M公制螺纹的牙型角为60度，确保了螺纹的通用性和标准化。标准规范M公制螺纹的标准规范由ISO制定，常见的标准是 ISO 68-1 和 ISO 261。中国采用的国家标准为 GB/T 193-2003 和 GB/T 196-2003，与ISO标准基本一致。

02分类

粗牙螺纹（M）适用于一般用途，具有较大的螺距和较高的强度。标记示例：M10，表示公称直径为10毫米的粗牙螺纹。细牙螺纹（MF）适用于需要更高连接强度和防松要求的场合，螺距较小。标记示例：M10x1.0，表示公称直径为10毫米，螺距为1.0毫米的细牙螺纹。

03应用

机械连接：广泛用于各种机械设备和零部件的连接，如螺栓、螺母、螺钉等。建筑工程：在建筑工程中，用于钢结构的连接和固定，如螺栓连接的钢梁和钢柱。工业制造：在工业制造中，用于机械加工和装配，如机床、汽车制造和电子设备。

03安装和使用

螺纹配合：M公制螺纹根据不同的配合等级分为不同的公差和配合类型，如常见的6H/6g（内螺纹/外螺纹）配合。拧紧力矩：安装时需要根据螺纹的直径和材料选择合适的拧紧力矩，以确保连接的强度和稳定性。防松措施：对于可能受振动影响的螺纹连接，可以使用防松螺母、弹簧垫圈或螺纹锁固剂等防松措施。

END
